曲面建模三向交汇连通管道结构

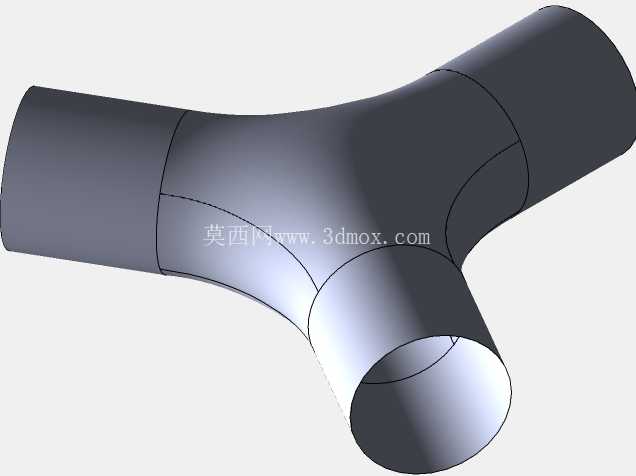

　　在流体输送、气动回路、通风排气等各类工业管路系统中，多向交汇的管路连接件是实现管路分支、合流功能的核心基础部件，这类三向连通的管道结构，常被用于需要将单路介质分流至两个不同方向，或是将两路介质汇合至单路输送的场景，比如小型化工试验装置的流体分配回路、车间压缩空气管路的分支节点、除尘系统的通风管路交汇点，甚至部分民用给排水的非标管路改造场景中，都能见到这类结构的实际应用。不同于标准等径三通的规则相贯结构，这款三孔管采用曲面顺滑过渡的交汇设计，三个管口的轴线呈120度左右的夹角均匀分布，没有传统三通的直角转折区域，能大幅降低介质在交汇位置的流动阻力，减少介质输送过程中的压损，同时也能避免含颗粒介质在管路转角位置的沉积堵塞问题，尤其适合输送带有细微固体颗粒的气固两相流、或是对流动压损要求严苛的精密流体回路。

　　从设计逻辑来看，这款结构没有采用传统的实体拉伸切除建模思路，而是全程依托曲面建模工具完成整体造型构建：首先确定三个管口的中心轴线位置，保证三个轴线交汇于同一点且处于同一平面内，分别绘制三个等径管口的圆形轮廓，通过放样曲面生成三个直管段的基础曲面，再通过曲面修剪工具去除三个直管段相交位置的多余曲面部分，利用填充曲面工具对交汇位置的过渡区域进行补面处理，全程通过曲率梳检查过渡曲面的连续性，保证交汇位置的曲面达到G2连续，避免后续生成实体后出现应力集中的棱角区域，最后通过曲面缝合工具将所有曲面合并为封闭曲面组，再通过加厚命令生成均匀壁厚的实体结构，整个建模过程能精准控制过渡区域的曲面曲率，相比传统的实体布尔运算方式，能有效避免相贯位置出现的建模碎面、壁厚不均等问题。

　　从安装边界来看，三个管口的端面均为垂直于自身轴线的平整切面，可直接对接同外径的标准管路，安装时无需额外对管口进行二次切削加工，三个管口的中心交汇点到每个管口端面的距离保持一致，能保证安装后各方向管路的受力均匀，不会出现单侧管路过长导致的应力集中问题；管壁厚度保持均匀一致，过渡区域没有出现壁厚突变的情况，能满足常规低压流体输送的承压要求，在进行管路布局时，只需确定交汇点的安装位置，即可根据三个管口的延伸方向排布周边管路，不会出现与周边设备、支架干涉的问题。

　　在实际工程应用中，这类顺滑过渡的三向管道结构，相比标准冲压三通，在输送高粘度流体时的流动效率能提升15%以上，因为没有直角转折区域，流体在交汇位置不会形成明显的涡流区，能减少流体对管壁的冲刷磨损，延长管路连接件的使用寿命；在气动系统中应用时，更低的压损能减少空压机的负载能耗，适合长距离的压缩空气输送回路使用。建模过程中需要特别注意三个直管段与交汇过渡面的衔接位置，必须保证曲面的曲率连续，否则在后续生成工程图、或是导入仿真软件进行流体仿真时，容易出现网格划分失败、仿真结果失真的问题，同时在加厚曲面时，要提前检查所有曲面的法向方向，避免出现加厚方向错误导致的实体生成失败，过渡区域的曲面曲率半径不能小于管壁厚度，否则加厚时会出现几何自交的错误。这类结构除了用于金属管路的加工制造参考外，也可作为塑料管路注塑成型的结构原型，均匀的壁厚设计能避免注塑过程中出现缩痕、翘曲等成型缺陷，顺滑的外表面也能减少注塑时的流道阻力，提升充模效率。
