等径正交四通管道连接件结构设计

在民用给排水、化工流体输送、暖通空调循环管路、实验室气路布设等场景中，多管路交汇节点的连接件选型直接决定整个管网的密封可靠性与流阻表现，这款等径正交四通管件正是针对四个垂直方向管路对接需求开发的核心连接件。从结构设计逻辑来看，这款四通采用四个接口轴线共面且两两垂直的正交布局，所有接口的内径、外径尺寸完全一致，适配同规格的金属或非金属管路对接，接口处预留标准的管段承插边界，可兼容焊接、粘接、卡套压接等多种主流管路连接工艺，无需额外加工异径转接段就能实现四个方向同径管路的连通，大幅减少多管路交汇节点的配件堆叠数量。

从流体性能设计层面考量，这款四通的内部交汇腔做了圆弧过渡处理，没有传统直角交汇的尖锐折角，能有效降低流体在节点处的湍流强度，减少管路运行过程中的振动与噪音，同时避免介质中的固体杂质在转角处沉积堵塞，在输送含微小颗粒的流体介质时也能保持长期通畅。管壁厚度按照对应公称压力等级的标准规范取值，既满足管路系统的承压强度要求，也控制了整体重量，不会给管路支撑结构带来额外的负载。

在安装适配性上，这款四通的四个接口端面均做了高精度的平面度处理，对接时能与管路端面完全贴合，无论是采用热熔粘接的塑料管路安装，还是采用氩弧焊接的不锈钢管路施工，都能保证接口处的密封性能，避免长期运行后出现渗漏问题。管件的外部轮廓没有多余的凸起结构，在狭窄的管路布设空间内也能顺利安装，相邻接口的间距预留了足够的操作空间，安装时扳手或焊接工具可以顺利抵达接口位置，不会出现操作干涉的问题。

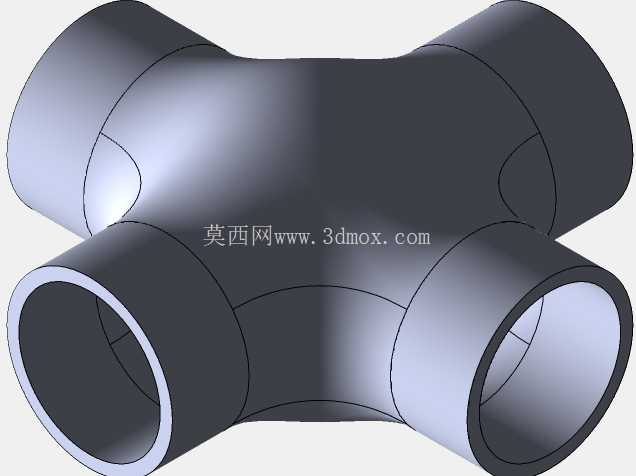

从建模精度角度来看，这款四通的三维模型完全按照实际加工尺寸构建，所有的圆角过渡、壁厚参数、接口尺寸都与实物保持1:1对应，在做管路系统整体装配仿真时，可以直接调用该模型进行干涉检查，提前预判安装过程中可能出现的空间冲突问题，也能导入流体仿真软件中进行节点流阻分析，为整个管路系统的泵组选型、压力参数计算提供准确的模型支撑。在教学演示场景中，这款结构简单特征典型的四通件也常作为管路配件建模的基础案例，帮助初学者掌握扫掠、抽壳、倒圆角等基础建模命令的使用逻辑，理解管路连接件的设计要点。

不同于三通管件只能实现三个方向的管路连通，这款正交四通可以在一个节点上完成四个垂直方向的管路分流或合流，在需要十字交叉布设管路的场景中，使用单个四通件替代两个三通加一段短管的组合方案，能减少两个密封节点，降低管路渗漏的风险，同时也能缩短管路安装的总长度，优化管网的整体布局。在实际工程选型中，需要根据管路输送的介质特性、工作压力、工作温度选择对应材质的四通成品，而这款三维模型可以作为方案设计阶段的布局参考，帮助设计人员快速完成管路系统的三维排布，提前验证节点布局的合理性，减少现场施工时的设计变更。
