内螺纹异径三通钢管接头结构设计

　　在民用给排水、工业流体输送、液压动力回路、气动控制系统等诸多管路布设场景中，三通类接头是实现管路分流、合流的核心连接件，这款内螺纹异径三通钢管接头，主要针对主管路与支路通径不一致的布设需求设计，可在不额外加装变径接头的前提下，直接完成不同通径管路的直角转向连通，减少管路连接节点数量，降低泄漏风险点。从实际使用场景来看，这类接头常见于建筑给排水的支管引出、小型液压站的回路分支、压缩空气管路的工位分流、消防喷淋系统的管路接驳等工况，适配输送介质包括常温清水、液压油、压缩空气、无腐蚀性低压气体等，工作压力等级适配常规中低压管路系统，安装时无需复杂焊接作业，仅需在连接管端加工匹配外螺纹后缠绕密封带即可旋合紧固，后期维护拆卸也十分便捷，适合需要频繁调整管路布局的临时管线、实验台管路布设场景。

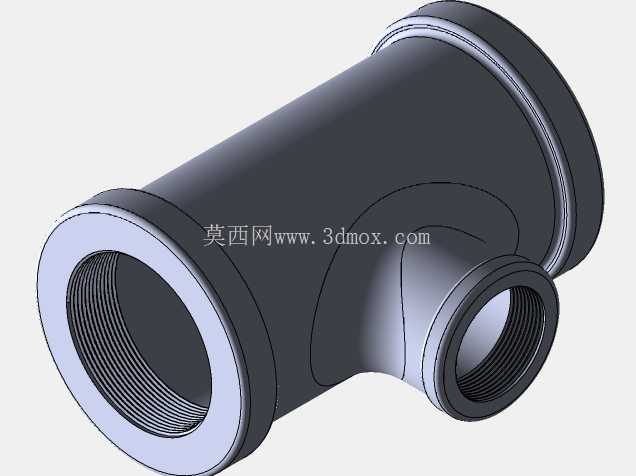

　　从结构设计逻辑来看，这款接头采用等径直角三通的基础构型做异径优化，主体为锻压成型的镀锌钢制基体，两个同轴布置的大口径内螺纹接口用于连通主管路，垂直于主管路轴线布置的小口径内螺纹接口用于引出支路，三个接口的内螺纹均采用标准管螺纹牙型，牙距、牙高严格匹配通用管螺纹规范，旋合后可实现足够的密封压紧力，接头内部流道做圆弧过渡处理，避免直角转折处出现流道突变造成的介质紊流、压损增大问题，同时减少介质中杂质在转角处的沉积堵塞风险。接头外壁在支路与主管的衔接位置做了加厚补强处理，因为该位置是管路承压时的应力集中区域，加厚处理可避免长期承压下出现开裂、砂眼泄漏问题，外壁的六角成型面并非装饰结构，而是为安装时管钳夹持提供受力面，避免安装旋紧时钳口打滑损伤接头外壁镀层，镀锌层的处理既可以提升接头的防锈耐腐蚀能力，适配潮湿的管路安装环境，也能让接头外观保持一致的金属质感，适合外露管路的布设需求。

　　从安装边界尺寸来看，这款1又1/4英寸主通径的三通接头，主接口的内螺纹有效旋合深度满足标准管螺纹的啮合长度要求，可保证与外螺纹管件连接时有足够的啮合牙数，不会出现旋合过浅导致的拔脱、泄漏问题，支路接口的中心轴线与主接口中心轴线的垂直度公差控制在机械管路安装的允许范围内，安装后支路管路不会出现偏斜，可保证相邻管路的布设间距一致，避免管路干涉。接头的整体外形轮廓无尖锐棱角，所有转角位置均做了小圆角过渡，既可以避免安装过程中划伤操作人员，也能减少镀层在棱角位置的磕碰脱落。

　　在三维建模过程中，这类接头的建模重点在于内螺纹的参数化还原、流道过渡曲面的顺滑处理、应力集中位置的壁厚校验，建模时需要先确定三个接口的中心轴线位置，以三个轴线的交点为基准构建内部流道，再根据承压要求计算各位置的基体壁厚，之后添加外壁的夹持结构、补强结构，最后还原螺纹牙型的细节特征，建模完成后可通过干涉检查验证与配套管件、扳手工具的安装空间是否充足，避免实际安装时出现工具无法就位、相邻接头间距不足无法旋紧的问题。对于管路设计人员来说，这类标准件的三维模型可直接调入管路装配体中使用，无需重复建模，能大幅提升管路布设的设计效率，同时可通过模型直接提取安装尺寸，提前规划管路的排布走向、固定支架的安装位置，减少现场安装时的尺寸错配问题。
