户外电气布线EMT导管及接线盒组件

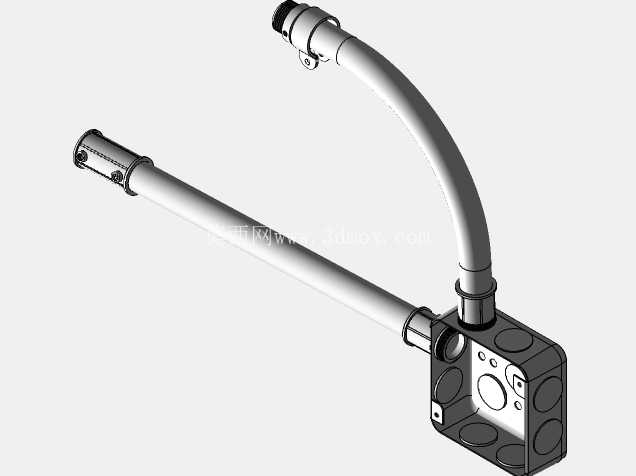

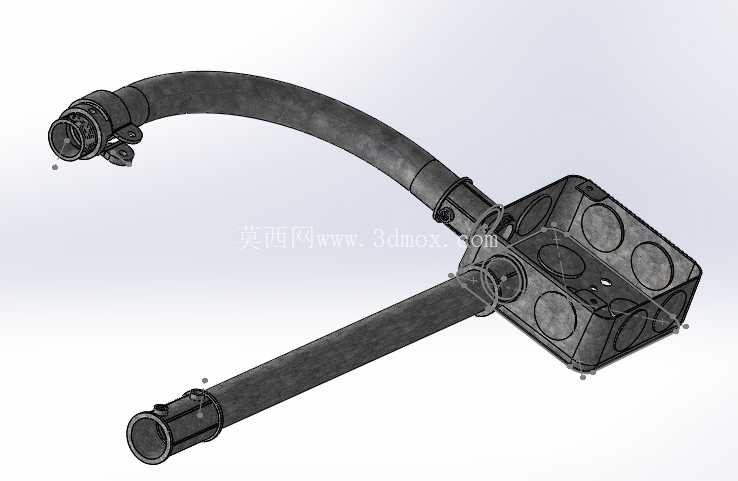

　　户外电气布线施工中，线缆的防护与路径规整一直是现场安装的核心痛点，这套EMT导管及配套配件，正是针对露天、半露天电气敷设场景开发的穿线防护组件，整套模型还原了直导管、90度弯管接头、明装接线盒以及端侧锁固接头的完整装配状态，可直接用于布线施工图的节点绘制、预制加工的尺寸核对以及现场安装的工艺模拟。从实际使用场景来看，这类导管配件广泛应用于厂区户外动力线路敷设、户外照明系统布线、露天设备电气接线防护、市政景观电气管线铺设等场景，相比普通PVC穿线管，金属材质的EMT导管具备更强的抗冲击、抗老化以及防啮齿类动物啃咬的能力，能够在日晒雨淋的户外环境下长期保护内部线缆不受外力破坏，同时金属管壁的屏蔽作用也能减少动力线路对周边弱电线缆的信号干扰。

　　整套组件的设计完全贴合现场安装的实际需求，直导管段采用标准薄壁金属管结构，两端预留的锁固接头位可以和配套的锁紧螺母直接配合，不需要现场额外套丝加工，只需要通过专用的扣压工具就能完成接头与导管的紧密连接，大幅提升户外施工的效率；90度弯管段采用大曲率半径的成型结构，避免了现场弯管时出现的管壁折扁、穿线阻力过大的问题，弯管两端同样集成了快锁结构，能够直接对接直导管或者设备进线口，弯管侧部预留的固定耳片可以直接通过膨胀螺栓固定在墙面、支架或者构筑物表面，不需要额外加装管卡，减少现场安装的配件数量。接线盒部分采用多预留孔位的方体结构，除了对接导管的两个主进线孔之外，其余侧面都预留了可敲落的备用孔位，施工人员可以根据实际的布线走向敲落对应位置的孔位，灵活适配不同方向的进线、出线需求，接线盒内部预留的接线端子安装位、接地螺丝位都按照电气施工规范设置，盒盖与盒体的配合面做了防水台阶结构，搭配防水胶圈就能满足户外露天使用的防雨要求，避免雨水渗入盒内造成线路短路。

　　从安装边界来看，整套组件的所有配合尺寸都遵循通用EMT穿线系统的行业标准，导管外径、接头插入深度、接线盒孔位中心距、固定耳片的安装孔间距都和市面通用配件完全互换，在做三维布线模拟时，可以直接将这套组件导入整体电气布局模型中，核对管线走向是否和现场结构、其他专业管线发生碰撞，同时可以通过模型直接统计不同段的导管长度、接头数量、接线盒点位，提前做好材料预制与采购计划，减少现场施工的材料浪费与返工概率。

　　设计过程中特意还原了配件的细节结构，比如接头上的锁紧螺丝位置、导管端部的防脱滚压痕迹、接线盒上的敲落孔压痕，这些细节能够让施工人员通过模型直观了解每个配件的安装方式，避免出现安装方向错误、锁固位置不对的问题，比如弯管上的固定耳片必须朝向安装基面，才能保证固定螺丝顺利装入，接线盒的接地螺丝位必须朝向便于接线操作的一侧，减少后期运维的操作难度。在实际工程应用中，这类导管配件的选型直接关系到整个户外电气系统的使用寿命，很多现场施工因为配件尺寸不匹配、安装结构不合理，使用两三年就出现导管脱落、接线盒进水、线缆外露的问题，这套三维模型完整呈现了正确装配状态下的各部件配合关系，既可以作为结构设计人员做电气布线布局的参考组件，也可以作为施工人员做安装技术交底的直观样例，帮助现场作业人员清晰理解每个配件的功能与安装要求，从源头减少施工不规范带来的后期隐患。
