双文丘里管流体测量构件结构设计

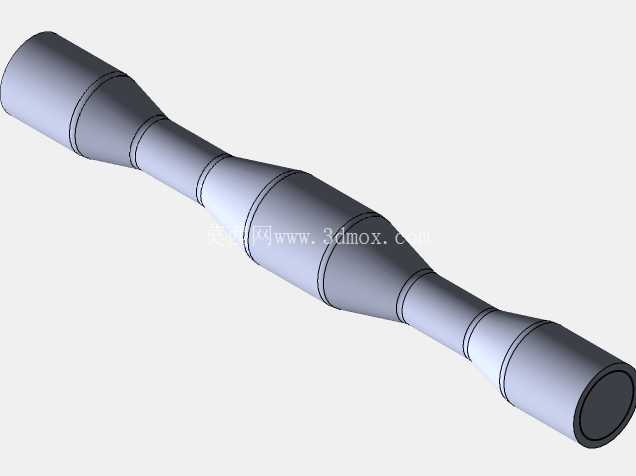

　　在工业流体输送与计量场景中，双文丘里管作为差压式流量测量的核心构件，常被应用于大口径通风管路、低压气体输送管网、工业废气排放监测等场景，相较于单级文丘里结构，其在低流速、低压损工况下的测量精度优势明显，尤其适配对管路压损控制要求严苛的通风系统、烟气连续监测系统，可在不额外增加管路动力负载的前提下完成流量参数的实时采集。从结构设计逻辑来看，该双文丘里管采用对称式双收缩-扩张段布局，两端为等径直管连接段，可直接与同公称通径的工艺管道通过法兰或焊接方式对接，安装边界需保证前后直管段长度分别不小于5倍、3倍公称通径，避免管路弯头、变径带来的流场畸变影响测量精度。

　　每一级文丘里段均由入口收缩段、圆柱型喉部、出口扩散段三部分构成，收缩段采用平滑锥面过渡，锥角控制在21度左右，保证流体流速平稳提升同时避免局部涡流产生；喉部为等径直段，是差压取压的核心位置，内壁粗糙度需达到Ra1.6以下，减少流体沿程阻力损失；扩散段锥角控制在8-10度区间，让流体流速逐步回落至管内正常流速，最大限度降低动能损耗，相较于孔板类节流件，其整体压损可降低60%以上，长期运行的能耗优势突出。

　　在实际选型应用中，该结构可适配气体、低粘度液体等多种介质的流量测量，双级结构的设计可有效提升低雷诺数工况下的流出系数稳定性，当管内流速处于较低区间时，单级文丘里管易出现差压信号弱、测量误差偏大的问题，而双级串联结构可通过两次节流放大差压信号，让低流速下的测量分辨率提升40%左右，更适配通风管网、废气排放这类流速波动范围大、常年低流速运行的工况。建模过程中需重点关注各段锥面的相切衔接，避免出现台阶、折线等结构突变，否则会在局部产生涡流区，不仅会带来额外的压损，还会导致喉部取压点的压力信号出现脉动，影响测量稳定性；两端连接段的外径、壁厚需匹配对接管路的公称压力等级，保证焊接或法兰连接时的结构强度，避免长期运行过程中出现焊缝开裂、密封泄漏等问题。

　　此外，该构件的内壁需做圆滑过渡处理，无毛刺、凸起等缺陷，减少流体中粉尘、杂质在结构变径处的堆积，尤其在含尘废气测量场景中，平滑的流道设计可降低积灰风险，减少日常维护清理的频次。从安装适配性来看，该结构整体为轴对称回转体，可沿管路轴线任意角度安装，无需额外设置支撑结构，仅需保证前后直管段满足流场稳定要求即可，相较于插入式流量测量装置，其不存在探头磨损、堵塞的问题，长期运行的可靠性更高，在冶金、电力、化工等行业的通风、烟气测量场景中有着广泛的应用空间。设计时还需考虑材质适配性，若应用于腐蚀性介质场景，可在建模阶段预留衬层厚度，适配橡胶、玻璃钢等防腐衬层的安装空间，保证构件在不同腐蚀工况下的使用寿命；取压口的位置需设置在每一级文丘里的喉部中心位置，取压口直径控制在3-6mm，避免取压口过大影响流场分布，或过小导致取压管路堵塞。
