建筑桩基施工用振动沉桩设备结构

在城市轨道交通、高层建筑、港口码头的桩基施工场景中，振动沉桩设备是替代传统冲击打桩的核心作业装备，这类设备依靠高频振动传递至桩身，带动桩周土体产生液化效应降低侧摩阻力，让桩体在自重与设备激振力共同作用下沉入设计标高，相比冲击打桩工艺，其作业噪音更低、对周边土体扰动更小，尤其适合在城市建成区、临近既有建筑的施工区域作业，适配预制混凝土桩、钢管桩、钢板桩等多种桩型的沉桩与拔桩作业。

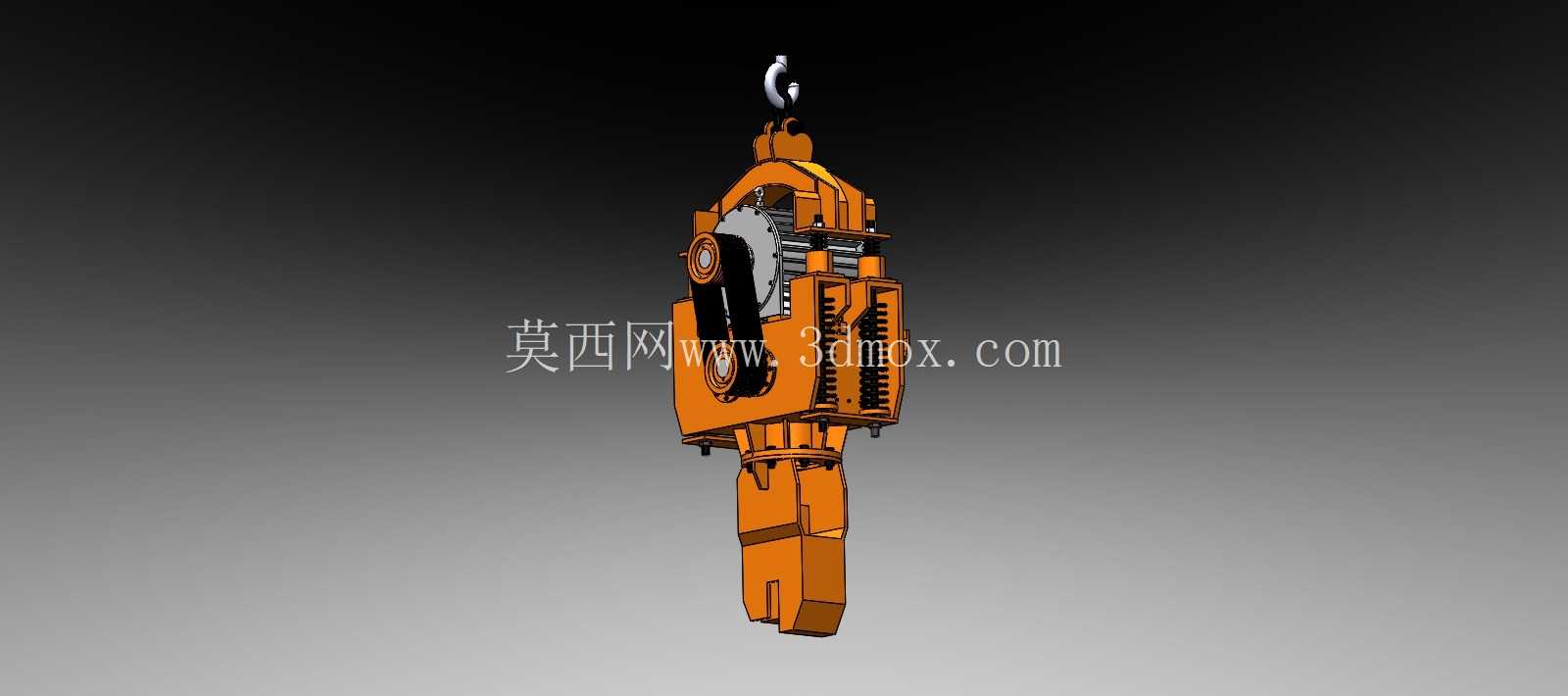

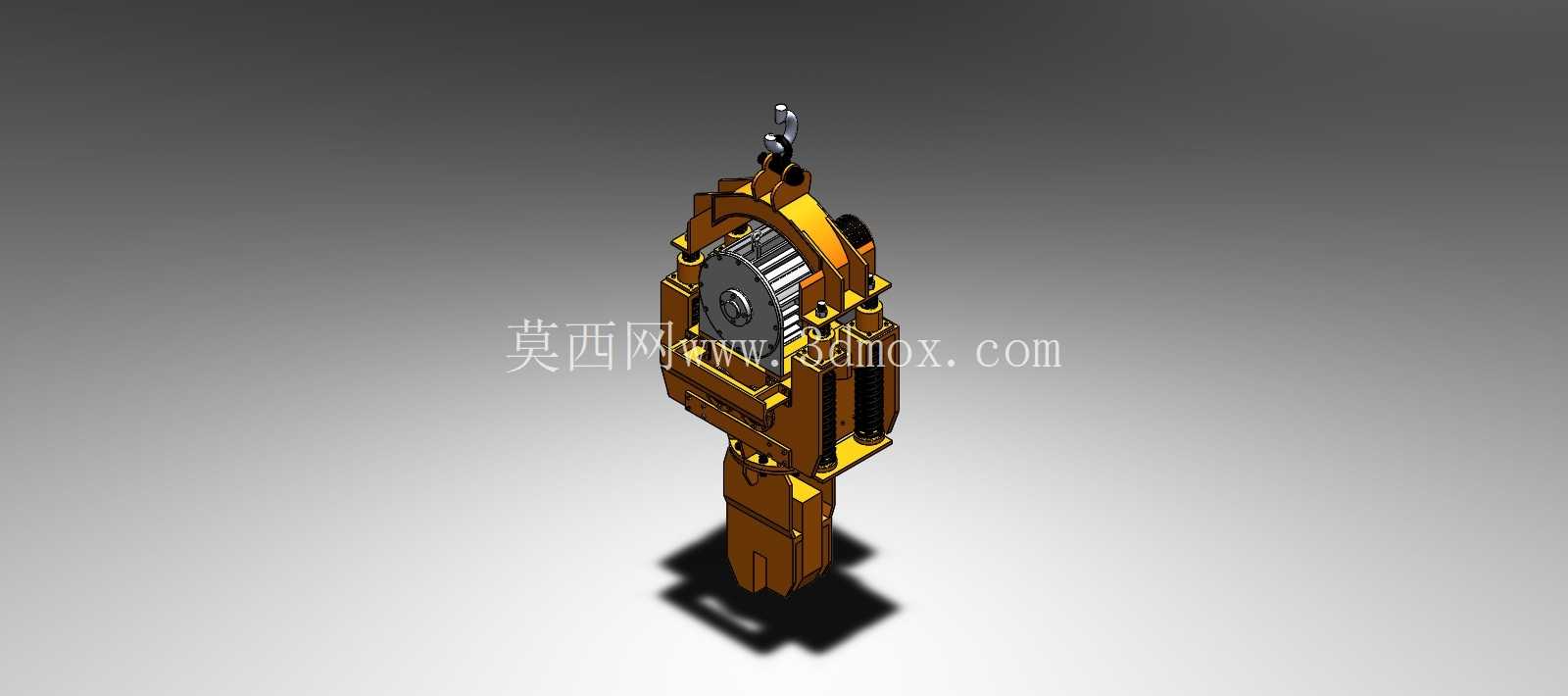

从结构设计逻辑来看，该振动锤的核心激振单元采用偏心块对称布置方案，成对的偏心齿轮通过啮合保证反向同步旋转，旋转过程中水平方向离心力相互抵消，垂直方向离心力叠加形成沿桩身轴向的高频激振力，避免作业过程中设备产生横向摆振，保障沉桩垂直度。激振单元外部设置的箱型壳体采用高强度铸钢材质，既承担内部传动部件的防护功能，也作为激振力传递的承力结构，壳体上部集成的吊装连接座采用十字铰接结构，可适配起重机吊钩的悬挂作业需求，铰接结构允许设备在沉桩过程中随桩身自适应微调角度，抵消吊装过程中的偏载力矩，避免激振力传递至起重设备造成结构损伤。

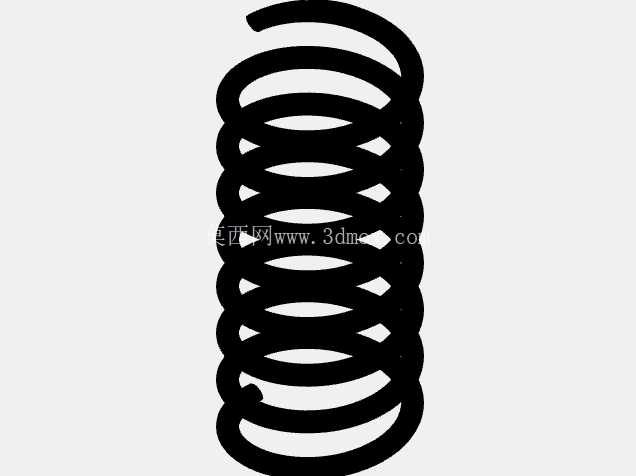

设备下部的夹桩机构采用液压驱动的楔块锁紧结构，夹头内侧加工有锯齿形防滑齿面，可根据桩型更换不同规格的夹瓦，锁紧后夹桩面与桩身的接触应力均匀分布，既保证激振力无损耗传递至桩身，也避免夹伤钢管桩、预制桩的接触面。夹桩机构与激振单元之间设置的减振装置采用多层金属橡胶复合弹簧，可过滤90%以上的高频振动向上传递，降低上部吊装结构的振动疲劳损伤，同时保证激振力全部沿轴向向下传递至桩体。设备侧边布置的液压管路采用硬管与高压软管组合排布，硬管沿壳体加强筋位置固定，避免振动过程中管路产生共振磨损，软管预留足够的弯曲余量，适配夹桩机构的开合动作行程。

从安装边界与适配性来看，该振动锤的整体重心沿激振力作用线严格居中，悬挂状态下设备垂直度偏差不超过0.5%，可直接适配25t-80t级履带式起重机的吊装工况，无需额外加装导向架即可完成常规沉桩作业；针对斜桩施工场景，可配合导向架调整设备倾斜角度，最大支持15°倾角的斜桩沉桩作业。设备的激振频率可通过配套液压系统的流量调节实现无级调整，针对砂土层、黏土层、卵石层等不同地质工况，可匹配对应的激振频率与振幅参数：砂土层作业时采用高频率低振幅参数，快速让桩周砂土液化降低沉桩阻力；黏土层作业时采用低频率高振幅参数，克服黏土的黏聚力避免桩身反弹；卵石层作业时采用中频率中振幅参数，通过振动让卵石重新排布减少沉桩阻力。

在结构细节设计上，内部偏心齿轮采用渗碳淬火工艺加工，齿面硬度达到HRC58-62，可承受高频交变载荷下的长期运转，齿轮轴承采用重载调心滚子轴承，可同时承受径向载荷与一定的轴向载荷，适配振动工况下的轴系微量窜动。壳体上预留的多个检修口采用快拆式盖板结构，日常维护时无需拆解整体壳体即可完成齿轮润滑、轴承检查等作业，设备表面的涂装采用耐冲击、耐腐蚀的工程机械专用漆，可适应施工现场多尘、潮湿、偶尔淋雨的作业环境，避免壳体过早锈蚀。设备的整体外形尺寸充分考虑运输转场需求，拆解上部吊装座后可装入标准集装箱运输，转场时无需对核心激振单元做额外拆解防护，到场后连接液压管路与吊装结构即可快速投入作业。

实际作业过程中，该振动锤的作业效率相比传统冲击打桩可提升40%以上，沉桩垂直度更容易控制，作业过程中无冲击产生的巨大噪音，也不会产生冲击打桩时的油烟污染，在市政管网支护桩、基坑围护钢板桩、港口码头钢管桩等施工场景中已经成为主流选型，其结构设计中对称激振、多级减振、自适应夹桩的思路，也为小型化、大吨位振动锤的衍生设计提供了成熟的结构参考。
