供水用三通式水龙头阀体结构设计

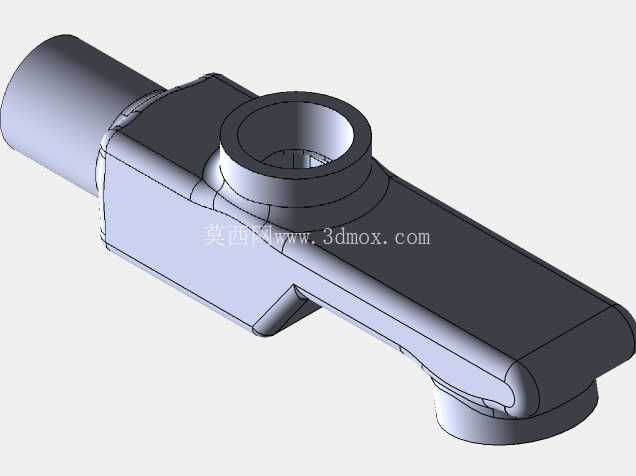

　　日常民用供水、小型商用供水支路的管路接驳场景里，这类三通结构的水龙头阀体是很常见的核心承压部件，区别于常规单进水单出水的龙头结构，它的三个接口分别对应不同的管路接驳需求：轴向延伸的长端接口一般接入户供水的水平主路，顶部带凸台的接口用来安装阀芯控制组件，底部的短接口则是出水端的接驳位，部分同结构改型也会把侧端接口作为分出水路，接小型净水支路或者喷淋支路，不用额外加装三通接头，能减少管路接驳点的渗漏风险。做这个结构的三维建模时，首先要考虑的是承压壳体的壁厚均匀性，毕竟供水工况下常年承受0.1-0.6MPa的静水压力，壁厚突变的位置很容易出现应力集中，长期使用下有开裂漏水的隐患，所以建模时所有的转角位置都做了R2-R5的圆角过渡，尤其是三个腔体交汇的位置，没有做直角拼接，而是用渐变的曲面做流道顺滑过渡，既可以降低水流经过时的局部阻力，减少水流啸叫的问题，也能避免壳体内部的应力集中点。

　　从安装边界来看，轴向的进水接口是标准外螺纹结构，适配家装常用的4分供水管道，接口的有效螺纹长度控制在15mm，刚好能满足常规生料带密封后的拧入深度，不会因为螺纹过长顶到对侧管路，也不会因为螺纹过短导致密封不足；顶部的阀芯安装位是标准的圆柱形沉孔，孔内预留了阀芯密封圈的安装槽，沉孔的同轴度公差控制在0.1mm以内，保证阀芯装入后不会出现偏斜导致的开关卡涩、关不严漏水的问题；底部的出水接口同样是标准管螺纹结构，适配常规的起泡器或者出水软管，接口端面做了1mm的倒角，方便安装时对准螺纹，不会错牙损坏螺纹牙型。

　　外形设计上没有做多余的装饰性曲面，主体的方型结构是为了方便安装时用扳手夹持发力，不会像纯圆柱形阀体那样拧动时打滑，方型结构的棱边也都做了小圆角处理，避免安装时划伤操作人员，也不会因为锐角磕碰导致镀层脱落生锈。流道设计上做了等径过渡处理，三个接口的通径保持一致，不会出现局部缩径导致的水流量衰减，满足日常用水的流量需求，按照常规供水压力计算，全开状态下的出水流量可以达到0.15L/s以上，完全满足厨房、阳台等位置的日常取水需求。

　　建模时还特意考虑了后期注塑或者铸造的工艺可行性，所有的结构都做了拔模斜度，主体外表面的拔模斜度控制在1°，内部流道的拔模斜度控制在1.5°，方便模具开模时脱模，不会出现粘模导致的零件缺料问题；壳体的壁厚统一控制在2.5mm，既满足承压强度要求，也不会因为壁厚过厚导致成型时出现缩痕、内部气孔等缺陷，降低生产的不良率。实际安装使用时，这个阀体不需要额外的转接件，直接对接标准供水管路即可，三个接口的位置布局也考虑了狭小空间的安装需求，轴向长度控制在120mm左右，顶部凸台的高度控制在20mm，整体占用的安装空间很小，即使是橱柜下方、阳台洗手台下方这类狭小的管路空间里，也能顺利完成安装，不会和周边的其他管路、柜体结构产生干涉。结构上还预留了阀芯压盖的安装位，后期维护时只需要拧下压盖就能更换阀芯，不需要把整个阀体从管路上拆下来，降低后期维护的难度和成本。
