管道通风系统45度弯接空心管件

在民用建筑通风系统、工业厂区工艺管路、除尘排风管网的搭建作业中，这类弯接空心管件是管路转向段的核心衔接部件，区别于直角弯头的大阻力特性，45度弯角的结构设计能够在管路需要小角度变向的场景下，大幅降低流体流经转向处的局部阻力损失，减少管网整体压损，降低后端风机或泵组的动力输出负载。从实际工程落地的角度看，这类管件的建模过程首先要匹配对应管路的公称通径参数，建模时需要严格控制两端接口的同轴度偏差，避免安装后出现管路错位、密封垫压合不均导致的漏风漏液问题；弯管段的曲率半径取值需要兼顾安装空间与流阻特性，曲率过大会占用过多管廊安装空间，曲率过小则会加剧管内流体的湍流扰动，增大运行噪音与阻力损耗。

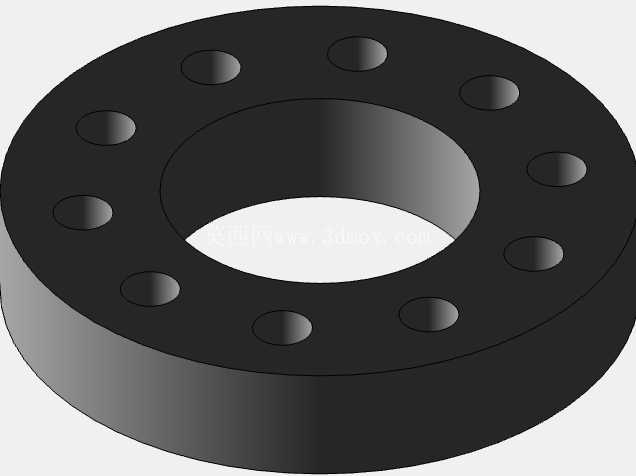

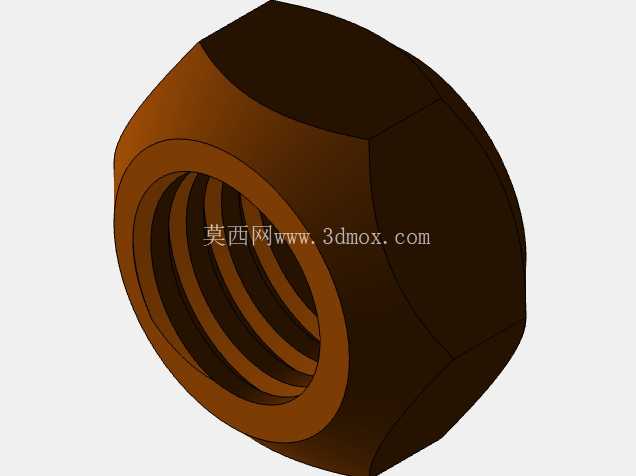

这类空心部件并非单一弯头结构，同系列覆盖了管路搭建全流程所需的配套衔接件：其中弯头风管承担管路转向功能，建模时内壁做顺滑过渡处理，无明显折角与凸起，避免流体流经时产生涡流，同时外壁设置环形加强筋结构，提升薄壁管件的结构刚性，避免负压通风工况下出现管壁吸瘪变形的问题；法兰作为管路段之间的标准化衔接接口，建模时严格匹配对应通径的法兰安装孔位分布、密封面平面度要求，孔位位置度公差控制在安装允许范围内，保证现场安装时能够与相邻管段的法兰孔位精准对齐，无需现场扩孔调整；螺母作为整套管路的螺纹紧固配套部件，螺纹参数匹配法兰连接所用的螺栓规格，建模时还原螺纹的牙型角、螺距等关键参数，保证螺纹配合的顺畅度，避免出现螺纹咬死、滑牙的问题；三通部件则用于管路的流体分流或合流场景，支管与主管的衔接处做圆弧过渡处理，减少分流处的流体冲击，降低管路运行时的振动与噪音。

从安装边界来看，这类管件的两端接口尺寸完全匹配同通径的标准管路，安装时无需额外做变径处理，弯管段的轴向投影尺寸经过优化，能够适配多数狭窄管廊、设备夹层内的安装空间，不会与周边的桥架、其他管线产生安装干涉。建模过程中所有部件的壁厚取值均匹配常规管路的承压要求，在满足结构强度的前提下尽可能控制部件自重，降低管路支架的承载负荷。所有部件的几何建模都严格遵循机械加工与成型的工艺要求，不存在无法脱模、无法加工的倒扣、锐角结构，不管是用于3D打印样件验证、还是开模批量生产，都能够直接对接生产环节，不需要额外做工艺性修改。

在教学场景中，这类标准管路部件的三维模型可以作为机械制图、管路设计课程的实操案例，帮助学习者理解管路部件的装配逻辑、公差配合要求；在工程设计环节，这类标准化的管件模型可以直接导入管路装配体中，完成管网的整体布局校验、干涉检查，提前排查现场安装可能出现的空间冲突问题，减少现场施工的返工量。
