气路通断控制用活塞式通气阀结构

这款通气阀主要面向低压气动回路的通断控制场景，在小型自动化设备的气路分支、工位气动执行元件的前端控制、小型气动工装的气路通断环节都能适配，日常工况下用于控制压缩空气的导通与截断，也可适配低压惰性气体的通路切换，相比常规电磁阀，该款纯机械结构的通气阀无需供电，可适配无电控条件的简易气路场景，也能在强电磁干扰的车间工位作为气路控制元件使用，避免电磁信号干扰带来的误动作问题。

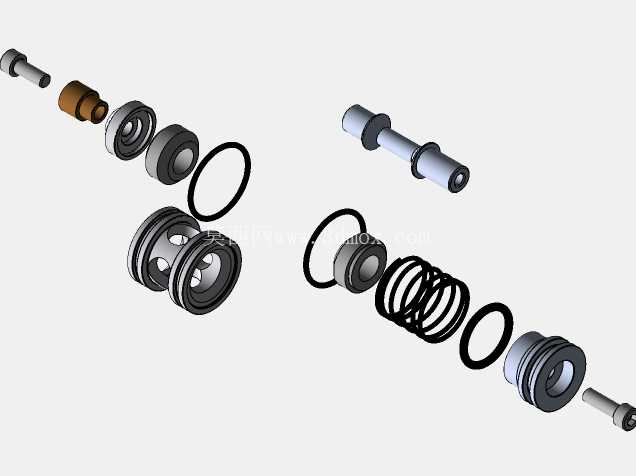

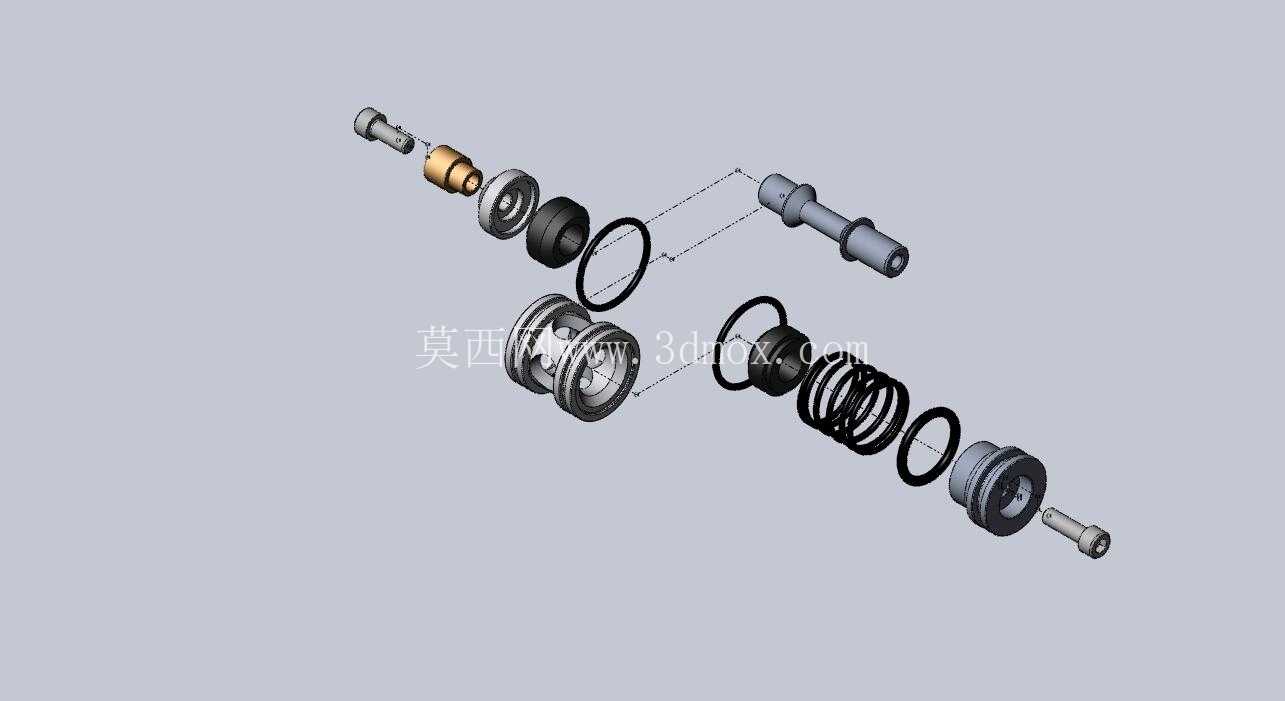

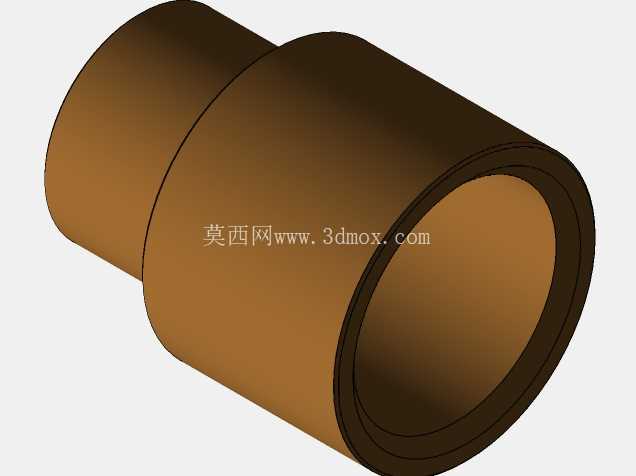

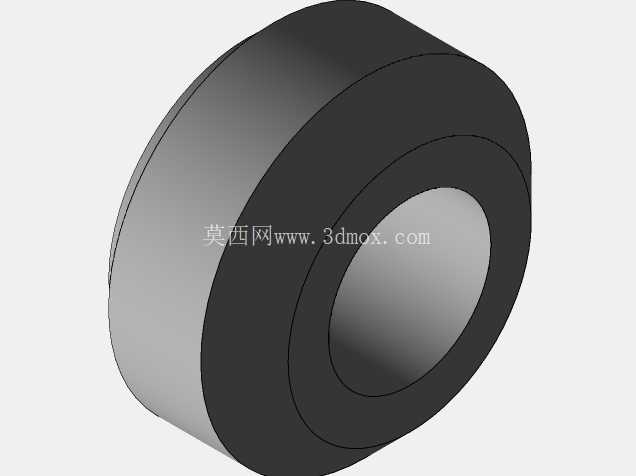

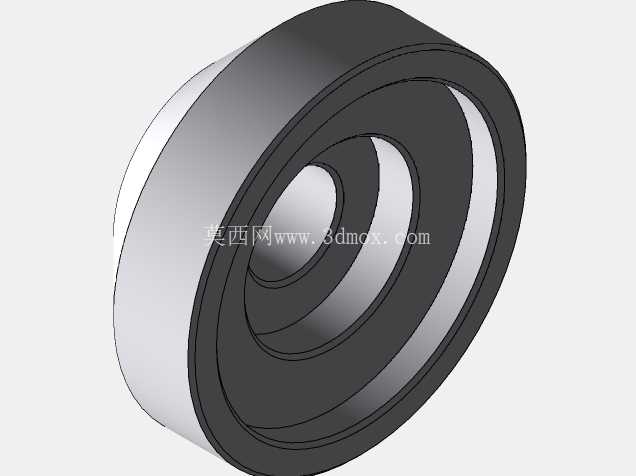

从结构拆解来看，整个阀采用轴向同轴布局，所有零件沿阀杆轴线依次装配，没有偏心结构，加工时可统一采用车削工艺完成大部分回转类零件的加工，有效降低加工成本与装配难度。两端的接头采用外螺纹结构，可直接对接常规气动快插接头或硬管连接，安装时无需额外定制转接件，适配市面常规的气动管路连接标准。内部的密封件采用O型圈径向密封结构，分别布置在阀芯的不同轴段，在阀芯轴向移动时，O型圈与阀体内壁紧密贴合，实现不同气路端口的导通与截断，密封沟槽的尺寸按照常规气动密封的标准设计，可直接替换市面通用规格的O型圈，后期维护无需定制专用密封件。

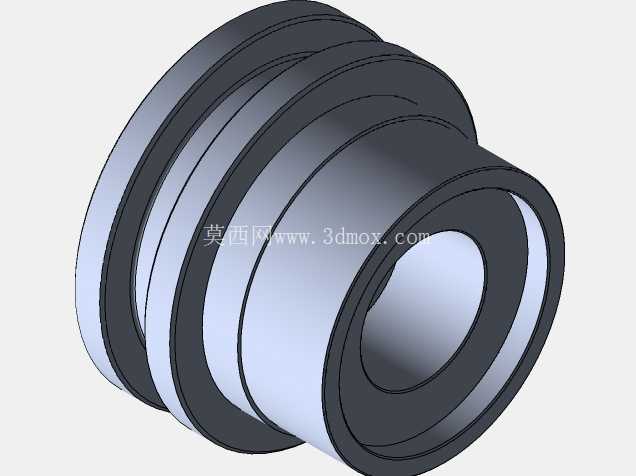

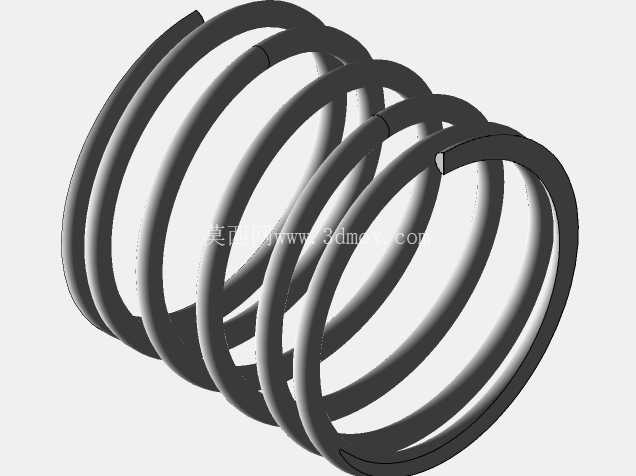

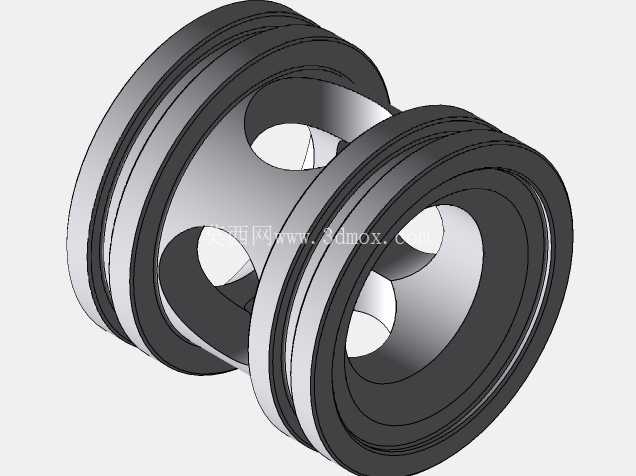

阀芯采用阶梯轴结构，不同轴段的直径差对应不同的通流面积，当阀芯处于全开位置时，气路的通流截面可满足小流量气动执行元件的供气需求，不会出现明显的压降问题；阀芯的一端设置复位弹簧，当外部控制压力撤销后，弹簧可推动阀芯自动复位到常闭位置，自动切断气路，弹簧的刚度经过匹配，既不会因为刚度过大导致控制端需要过高的驱动压力，也不会因为刚度过小导致复位迟缓、密封不严的问题。阀套与阀体之间采用间隙配合，配合面的粗糙度控制在合理范围，既保证阀芯移动时的顺畅度，不会出现卡滞问题，也能避免间隙过大导致的内部窜气问题。

设计过程中优先考虑了装配的便利性，所有零件都从阀体的一端依次装入，最后通过端部的锁紧螺母完成轴向定位，装配时无需复杂的专用工装，普通装配工人按照顺序即可完成整阀的组装，后续维护时也只需拆开端部的锁紧螺母，即可依次取出内部的弹簧、阀芯、密封件等零件，快速完成故障件的更换。安装边界上，整阀的轴向尺寸紧凑，径向尺寸远小于同通径的常规电磁阀，可在狭小的设备安装空间内布置，阀体外部没有突出的电控部件，安装时只需预留两端的管路连接空间即可，不需要额外预留接线、电控模块的安装位置，在密集排布的气路阀岛中也能灵活布置。

实际使用中，这款阀的驱动方式可适配多种控制形式，既可以通过手动按压端部的推杆实现手动控制，也可以外接小型气动活塞实现气控驱动，还可以根据需求加装小型电磁驱动模块改装成电磁阀，拓展性较强。阀芯的行程经过优化，全开状态下的通流路径没有明显的节流拐角，压缩空气通过时的阻力较小，不会产生明显的气流噪音，也能减少因为节流导致的压力损失，在持续供气的工况下，内部密封件的磨损量较小，可满足长期频繁动作的使用需求。两端的连接螺纹采用标准气动管螺纹，密封时只需在螺纹处缠绕少量生料带即可实现可靠密封，不会出现螺纹连接处漏气的问题，阀体本身采用硬质铝合金材质，重量较轻，同时具备不错的抗腐蚀能力，可适配常规工业车间的使用环境，不会因为潮湿、少量油污的环境导致阀体锈蚀卡滞。
