管道用双侧法兰连接电力隔离接头结构

在化工流体输送、市政给排水、油气长输管线以及带阴极保护的工业管网系统中，不同管段之间的杂散电流窜流是长期困扰运维人员的问题——如果管线直接通过金属法兰刚性连接，不同区域的电位差会形成电流回路，加速管道焊缝、法兰密封面的电化学腐蚀，严重时甚至会干扰沿线阴极保护系统的正常运行，导致保护电位失效，大幅缩短管线整体使用寿命。这款双侧法兰式电力隔离接头，正是针对这类工程痛点开发的管路连接构件，核心作用是在保证管路密封连通、满足额定压力输送要求的前提下，实现相邻管段之间的电气绝缘隔断，切断杂散电流的传导路径。

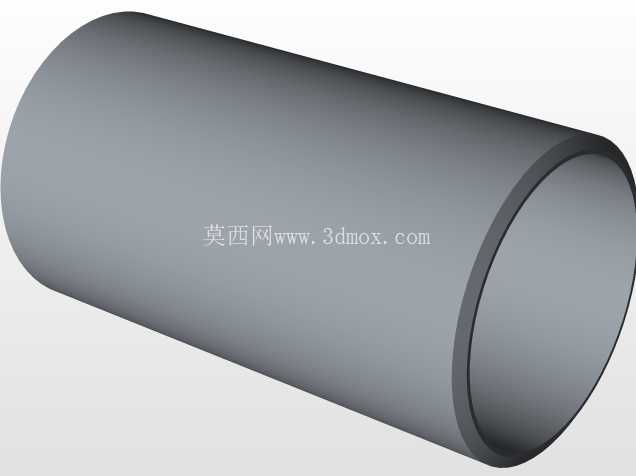

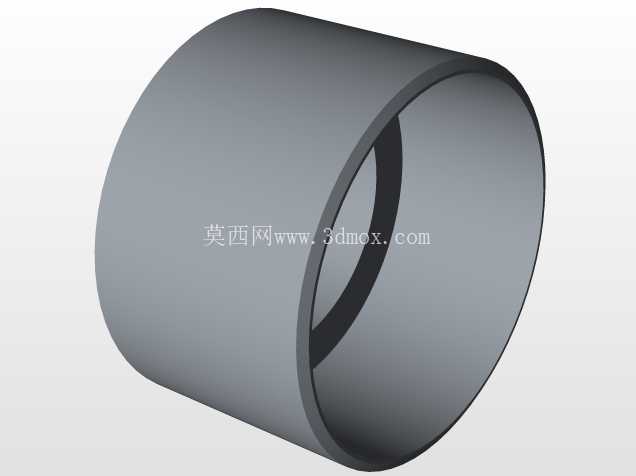

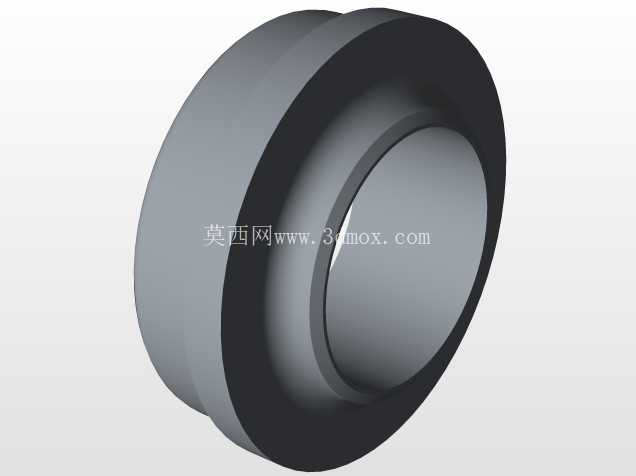

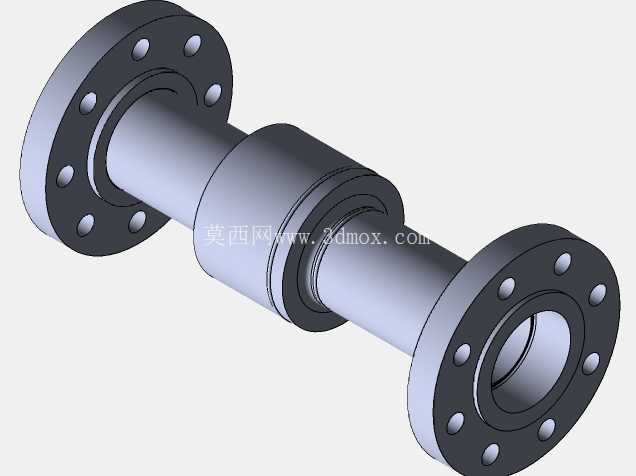

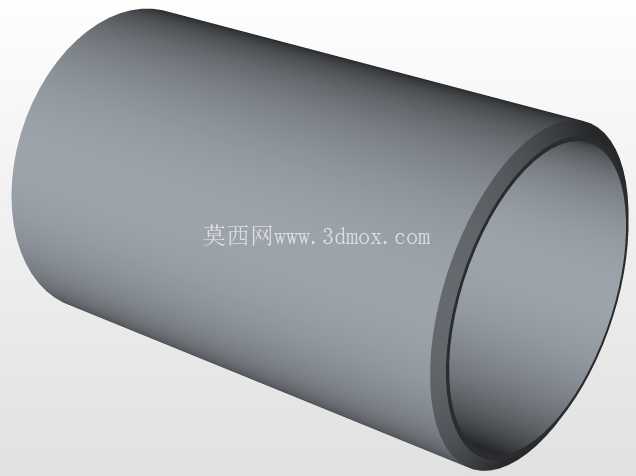

从结构设计逻辑来看，这款接头没有采用复杂的异形结构，整体为同轴对称布局，两端是标准规格的带螺栓孔法兰盘，法兰盘的螺栓孔数量、孔径、节圆直径、密封面形式都匹配对应压力等级的常规管路法兰标准，现场安装时不需要额外加工过渡连接件，直接和现有管线的法兰对齐，穿入高强度螺栓加绝缘垫片紧固即可完成装配，能最大程度降低现场改造的施工难度，减少安装工时。中间的主体隔离段采用分层复合结构，内外层都做了环氧类绝缘涂层处理，涂层厚度控制在0.5mm到3mm区间，这个厚度区间是经过多轮测试选定的：太薄的话绝缘耐压能力不足，容易在高压工况下被击穿；太厚则会导致涂层和金属基体的结合力下降，在管路振动、温度交变的工况下容易出现涂层剥落，失去绝缘效果。

在性能验证维度，这款隔离接头的设计覆盖了三类核心测试要求：首先是电绝缘性能测试，要满足不同电压等级下的绝缘电阻要求，避免出现导通失效；其次是水压密封测试，要在额定工作压力的1.5倍水压下保持密封无渗漏，验证结构强度和密封可靠性；另外还要适配超声检测、磁粉检测等常规无损检测要求，接头的结构外形没有检测盲区，运维阶段可以直接对焊缝、基体进行缺陷排查，不需要额外拆解管路。部分有特殊需求的工况，还可以选配射线检测的适配结构，满足更高等级的质量验收要求。

从安装边界来看，这款接头的整体长度控制在常规同管径法兰接头的长度区间内，不会因为增加了隔离结构就大幅占用管线安装空间，不管是新建管线的预装，还是老旧管线的改造替换，都不需要调整原有管线的支撑间距、法兰位置，替换适配性很强。两端法兰的密封面采用和常规法兰一致的突面结构，配套的密封垫片可以直接选用管路系统原有规格的非金属垫片，不需要定制特殊密封件，降低了后期运维的备件成本。

实际工程应用中，这类隔离接头通常会安装在管线进出站场、不同材质管段衔接处、阴极保护管段的分界位置，以及管线和泵阀、储罐等动设备、静设备的连接位置，既可以阻断管线之间的杂散电流传导，也能避免设备运行产生的感应电流顺着管线传导到远端，形成腐蚀回路。和传统的绝缘法兰相比，这款集成式的隔离接头把绝缘结构整合在接头本体内部，不需要现场组装绝缘垫片、绝缘套管、绝缘垫圈等零散配件，避免了现场安装时因为绝缘件装错、漏装导致的绝缘失效问题，装配可靠性更高。

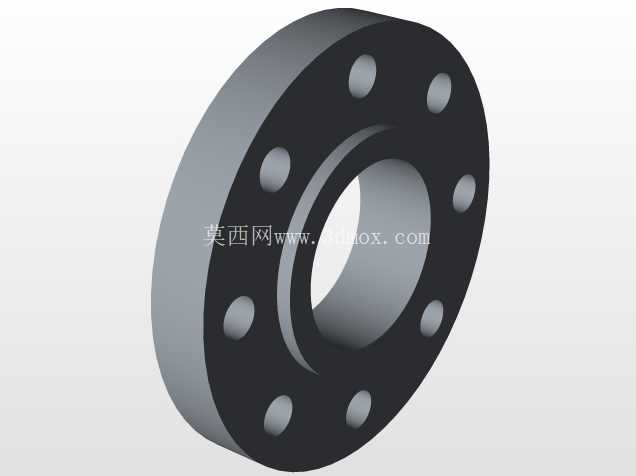

建模过程中，结构细节完全按照工程实际的装配关系还原：法兰盘上的螺栓孔做了均匀分布的阵列处理，孔位的位置度公差符合法兰连接的装配要求，中间隔离段的台阶结构做了合理的圆角过渡，避免应力集中，涂层部分的结构分层也做了清晰的区分，方便后续做工程出图、装配仿真的时候，直接提取对应的结构参数，不需要二次修改结构细节。整个模型的装配关系完全匹配实际生产的装配顺序，从两端法兰到中间隔离芯体，再到密封配合面，都保留了合理的装配间隙，符合机械设计的公差配合要求，不会出现建模时的干涉问题，可以直接用于管路布局的干涉检查、安装工艺模拟等场景。
