1/4转1/8倒钩式变径气管接头结构

在气动回路搭建、实验室气路布设、小型流体输送管路的现场装配场景里，经常会遇到两侧管路通径不匹配的转接需求，尤其是一端为硬管接口、一端为柔性软管的连接工况，常规的等径接头无法适配通径差，螺纹转接头又需要额外搭配密封件与紧固操作，拆装效率低且容易在频繁换接的场景下出现密封失效问题。这款倒钩式变径接头，就是针对这类小通径管路的异径转接需求设计的，专门解决1/4规格硬接口与1/8规格柔性软管之间的无额外紧固件快速连接问题。

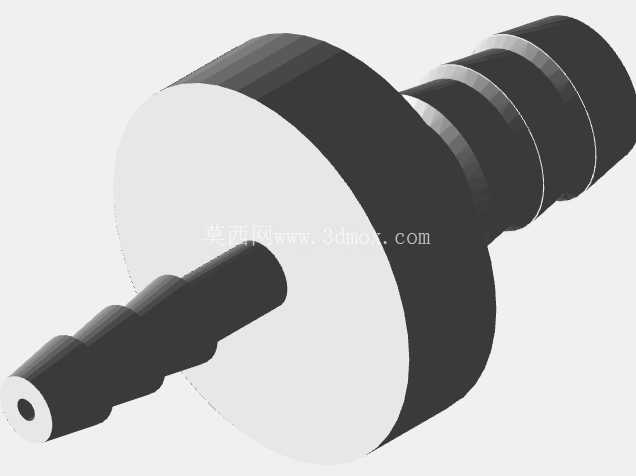

从结构设计逻辑来看，接头整体采用对称回转体结构，中间的限位法兰盘是整个零件的安装基准面，装配时法兰端面直接贴合对接端的安装面，既可以控制接头的插入深度，避免过度插入导致的内部流道遮挡，也能作为受力承载面，抵消软管插拔、管路受拉时产生的轴向力，防止接头从对接端脱出。法兰一侧为1/4规格的对接端，外轮廓采用多段阶梯式倒钩结构，每段倒钩的朝向都与软管插入方向相反，钩体边缘做了小圆弧过渡，既不会在插入软管时割伤软管内壁，也能在软管受拉时形成多道咬合防线，哪怕靠近法兰端的第一道倒钩因为软管老化出现咬合失效，后面的几道倒钩依然能提供足够的拉拔阻力，保证连接可靠性。另一侧为1/8规格的软管插接端，同样采用多段倒钩结构，尺寸适配1/8内径的柔性软管，比如PU气管、硅胶软管、低压输水橡胶管这类常见的小通径柔性管路，插接时不需要额外的卡箍、喉箍固定，只要将软管推过所有倒钩段抵到法兰端面，就能依靠软管自身的弹性回缩力抱紧倒钩，形成可靠的密封与连接，在0-1MPa的低压流体工况下，不会出现脱管、渗漏的问题。

从安装边界来看，接头的最大外轮廓是中间的限位法兰，安装时需要预留的径向空间只要略大于法兰直径即可，不需要额外预留扳手操作空间，因为整个接头的装配不需要螺纹旋合，只要对准接口推入即可，在狭小的设备内部气路布设场景里，这种无紧固件的设计优势非常明显，不需要操作空间就能完成装配，后期维护更换时也只要直接拔下软管就能拆出接头，拆装效率比螺纹式转接接头高很多。内部流道采用等通径渐变设计，从1/4端到1/8端的流道过渡处做了圆弧导流处理，没有直角突变结构，流体经过时不会产生明显的紊流与压损，对于低压气体输送、小流量液体输送的工况来说，这种流道设计能有效降低管路的压力损失，减少能耗。

在实际选型应用中，这类倒钩变径接头经常用在小型自动化设备的气动控制回路里，比如电磁阀组到气缸之间的管路通径不一致时的转接，还有实验室分析仪器的气路、液路转接，以及小型水族设备、医用低压管路的连接场景。设计时特意将倒钩的间距做了优化，每道倒钩之间的凹槽深度刚好适配软管壁厚的弹性变形量，不会因为凹槽过深导致软管嵌入后出现永久变形，也不会因为凹槽过浅导致咬合力不足。接头的两端插接段都做了导入锥角，端部做了圆角处理，插接软管时不需要扩口工具，只要稍微用力就能将软管推到位，现场装配的容错率很高，哪怕是没有经过专业培训的装配人员，也能快速完成可靠连接，不会出现插不到位导致的渗漏问题。另外，这种一体回转体结构没有拼接焊缝、没有额外的密封件，整体结构强度高，不会因为管路振动出现连接处松动的问题，长期使用的可靠性远高于拼接式的转接接头。
