双销轴铰接式连接锁紧结构设计

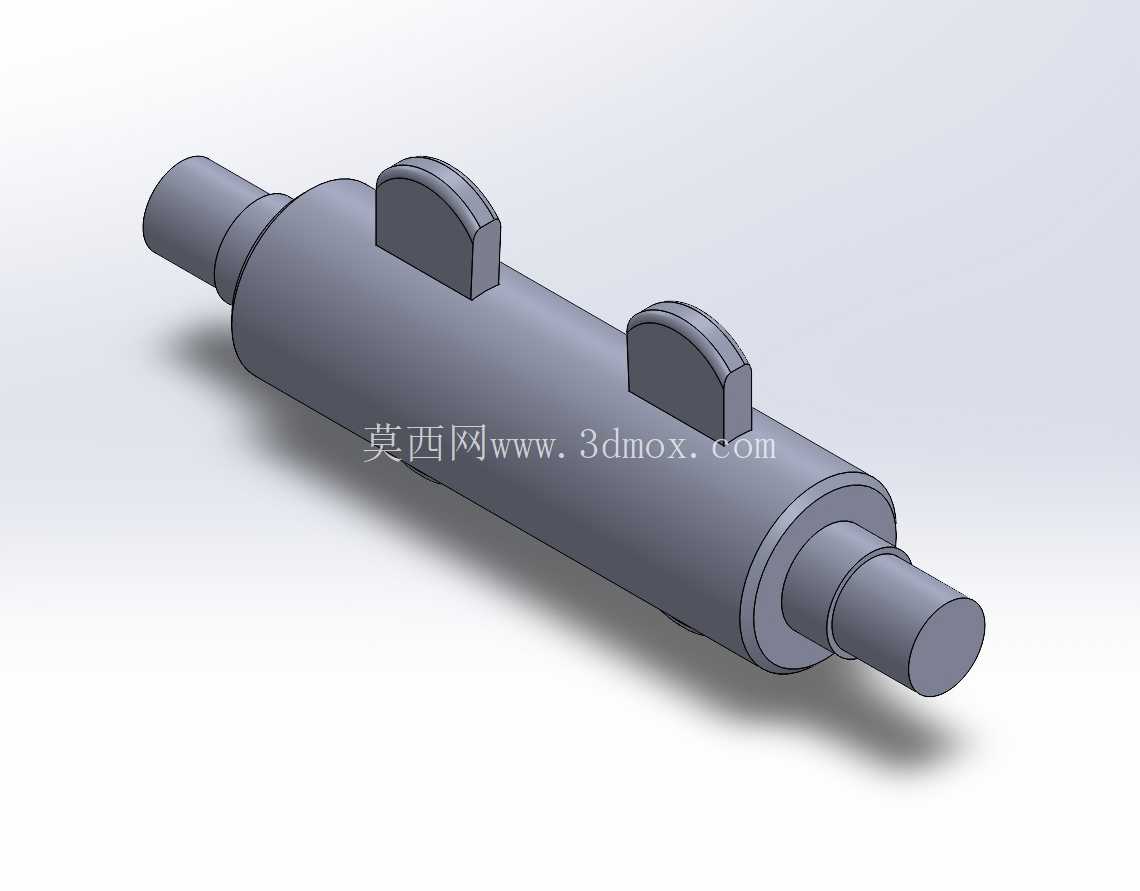

在各类需要实现杆件铰接、相对转动同时传递轴向与径向载荷的机械结构场景中，这类双开口销式的铰接连接结构是十分常见的基础连接组件，广泛应用于通讯设备架设杆件、轻型工装连杆、小型输送线摆臂、户外设施支撑杆等需要频繁拆装、调整铰接角度的部位。不同于单销铰接容易出现径向窜动、长期受载后销体脱出的问题，该结构采用对称布置的双凸耳锁紧销设计，在主连接轴体的两端分别设置带限位凸台的开口销结构，安装时可直接将主销轴穿入两个待连接件的同轴安装孔内，再将两侧的开口销压入对应销孔，依靠开口销自身的弹性张力卡紧在销孔内壁，同时凸台结构抵接在待连接件的外侧端面，既能够限制主销轴的轴向窜动，又可以避免铰接部位在受载过程中出现销体松脱的问题。

从实际使用的功能特性来看，该连接结构不需要额外配备锁紧螺母、挡圈等附属紧固件，拆装过程仅需要借助简单的尖嘴钳即可完成开口销的插拔，对于需要现场快速组装、调整杆件角度的户外通讯天线架设、临时支撑结构搭建场景十分适配，能够大幅降低现场安装的工具依赖度，提升装配效率。结构本身的主销轴采用阶梯轴设计，两端的轴颈直径小于中间主体段直径，装配时轴颈与待连接件的安装孔形成间隙配合，既保证铰接转动的灵活性，又通过中间大直径段的轴肩抵接待连接件的内侧端面，控制两个待连接件之间的装配间隙，避免铰接部位出现过大的横向晃动，保证转动过程的同轴度。

设计过程中，首先需要根据待连接杆件的额定载荷确定主销轴的主体直径，通常按照受剪构件的强度核算公式，结合铰接部位的最大径向载荷、材料的许用切应力计算出最小轴径，再在此基础上预留15%左右的安全余量确定最终的轴体尺寸，避免长期受交变载荷出现轴体剪切断裂的问题。两侧的开口销采用与主销轴同材质的金属材料加工，销体的弧形凸台高度需要与待连接件的外侧销槽深度匹配，保证销体压入后凸台完全嵌入销槽内，不会因为铰接转动过程中的剐蹭出现销体被带出的情况。主销轴的总长度需要根据两个待连接件的总厚度、两侧轴肩的宽度、开口销的安装空间综合确定，保证装配完成后两侧的开口销有足够的卡接行程，同时不会因为轴体过长导致结构冗余、增加不必要的重量。

安装边界方面，该结构要求两个待连接件的铰接安装孔保持严格的同轴度，孔位的同轴度公差需要控制在Φ0.1mm以内，避免主销轴穿入后出现卡滞、转动不畅的问题；安装孔的内壁粗糙度建议控制在Ra3.2以下，减少铰接转动过程中的磨损，提升结构的使用寿命。两侧用于安装开口销的销孔需要垂直于主销轴的轴线，销孔的位置距离主销轴轴端的距离需要与开口销的卡接位置匹配，保证开口销插入后能够完全卡紧在销孔内，不会出现松脱。在实际选型应用时，若铰接部位需要承受较大的冲击载荷，可适当提升主销轴与开口销的材料热处理硬度，增强结构的抗冲击与耐磨性能；若应用在有防腐要求的户外场景，可对结构表面做镀锌、达克罗等防腐处理，避免长期暴露在户外环境中出现锈蚀，影响拆装灵活性与结构强度。

不同于传统的螺栓铰接、挡圈限位铰接结构，该双销铰接结构的零件数量更少，整体结构更加紧凑，在相同的承载能力下，整体占用的安装空间更小，尤其适合对安装空间有严格限制的小型设备连杆、精密工装摆臂等场景。结构本身没有易损的小尺寸零件，开口销本身具备一定的弹性变形能力，即使在频繁拆装的情况下也不容易出现断裂失效，长期使用的维护成本更低。在三维建模过程中，需要重点保证主销轴阶梯段的过渡圆角设计，避免轴径变化位置出现应力集中，同时开口销与主销轴上的销孔需要采用间隙配合，保证销体能够顺畅插拔，同时不会出现过大的配合间隙导致铰接晃动。
