两端方形法兰连接90度L形弯管结构

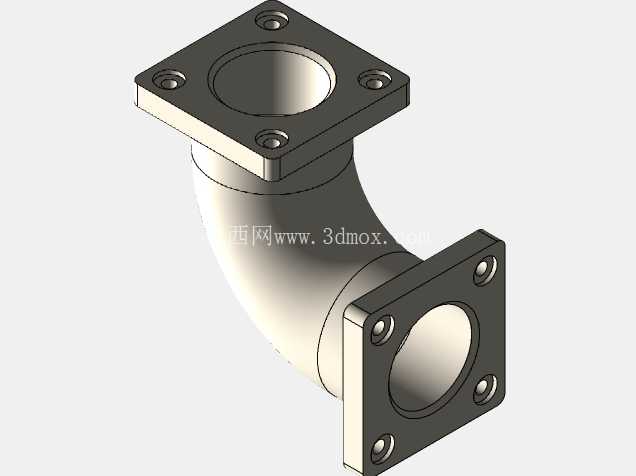

在流体输送管路的布设场景中，经常会遇到管路需要90度转向的安装需求，尤其是在设备内部紧凑的管路布局里，空间余量有限，常规的焊接弯头需要现场配焊法兰，不仅安装工序繁琐，还容易出现焊接变形导致法兰密封面错位，引发后期管路泄漏的问题。这款两端带方形法兰的L形弯管，就是针对这类紧凑安装场景设计的一体式管路转向连接件，省去了现场焊接法兰的工序，能直接通过法兰螺栓完成两端管路的对接，大幅提升现场装配的效率，同时也避免了焊接带来的变形、防腐层破坏等问题。

从实际功能来看，这款弯管主要承担管路直角转向时的介质导流作用，内部流道做了顺滑的圆弧过渡，没有直角折角结构，能有效降低介质流经转向处的局部阻力，减少输送过程中的压力损失，不管是压缩空气管路、低压给排水管路，还是小型设备的冷却循环管路，都能适配使用。两端的方形法兰相比同通径的圆形法兰，在小通径管路的安装场景中占用的安装空间更小，四个安装孔对称分布在法兰四个角，螺栓锁紧时受力均匀，密封面的压力分布更均衡，能有效降低密封垫片受压不均导致的泄漏风险。

设计过程中，首先要确定的是弯管的通径参数，根据适配管路的流量要求确定内部流道的直径，再结合管路的额定工作压力确定弯管管壁的厚度，避免压力工况下出现管壁鼓胀或者破裂的问题。弯管的弯曲半径不能过小，否则不仅会大幅提升介质流动的阻力，还会在弯管外侧形成冲刷薄弱区，长期输送带固体颗粒的介质时容易出现磨穿泄漏的问题，这款弯管的弯曲半径取通径的1.5倍，兼顾了空间占用和流道阻力的平衡，既不会因为弯曲半径过大导致整体结构占用太多安装空间，也不会因为半径过小造成流阻过高。两端的法兰密封面采用平面结构，适配常用的橡胶密封垫片或者非金属平垫片，安装时不需要对密封面做特殊处理，只要清理干净密封面的杂物，放置好垫片后按对角线顺序逐步锁紧螺栓即可达到密封要求。法兰上的安装孔位置公差控制在±0.1mm范围内，能保证和对接法兰的孔位完全对齐，不会出现螺栓穿装困难的问题，降低现场安装的调整难度。

从安装边界来看，这款弯管两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留的操作空间要覆盖两个法兰的螺栓锁紧范围，也就是在两个法兰的外侧，至少要留出能放入套筒扳手操作螺栓的空间，避免安装后因为空间不足无法完成螺栓锁紧。弯管的弯曲段外侧没有突出的结构，安装时可以紧贴设备内壁或者相邻的管路布设，不会出现结构干涉。弯管整体采用一体式成型结构，没有拼接焊缝，整体结构强度更高，能承受一定的管路振动和压力波动，不会像焊接弯头那样在焊缝位置出现应力集中导致的开裂问题。在设备管路布局设计阶段，选用这种一体式法兰弯管，可以直接在三维装配环境中完成管路的干涉检查，提前确认安装空间是否足够，不需要额外考虑法兰焊接的余量，能有效缩短管路系统的设计周期。另外，方形法兰的四个角做了小倒角处理，避免安装过程中尖锐的边角划伤操作人员，也不会刮破相邻的线缆或者其他管路的保温层，细节设计更符合现场安装的安全要求。在实际选型时，只要确认对接管路的通径、法兰的安装孔距和工作压力参数匹配，就可以直接替换使用，不需要做额外的加工调整，通用性较强，适合在各类中小型设备的管路系统中作为转向连接件使用。
