短行程法兰安装式液压缸结构设计

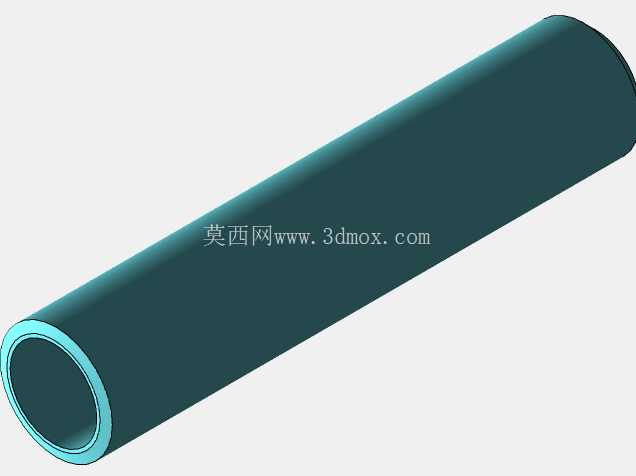

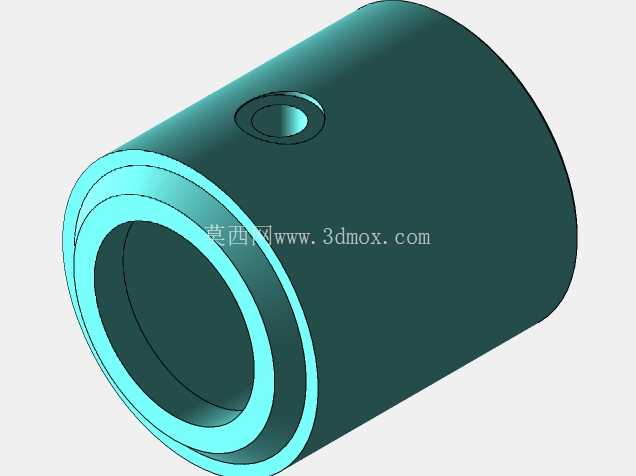

这款短行程法兰式液压缸的结构设计，主要面向小空间内的直线往复驱动场景，在工装夹具夹紧、模具抽芯、小型设备工位顶升这类对安装空间要求严苛的工况中适配性极强。不同于常规长行程拉杆式油缸，该结构采用一体化缸体与端盖融合的设计思路，将进出油口直接开设在缸筒外壁的径向位置，省去了外接油口块的安装空间，整体轴向尺寸被压缩到极致，能直接嵌入设备内部的狭窄安装腔，不需要额外预留管路转接的操作空间。

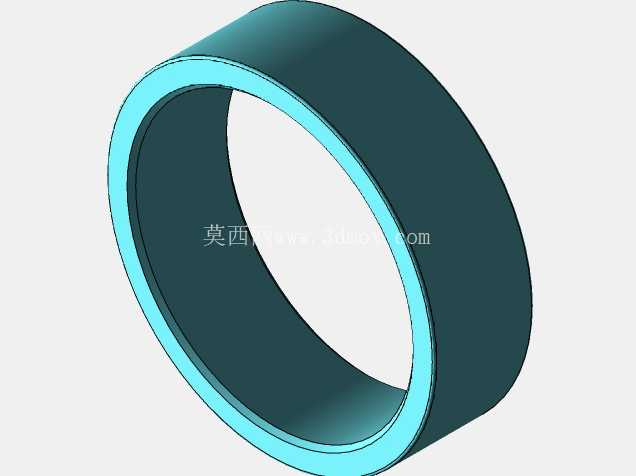

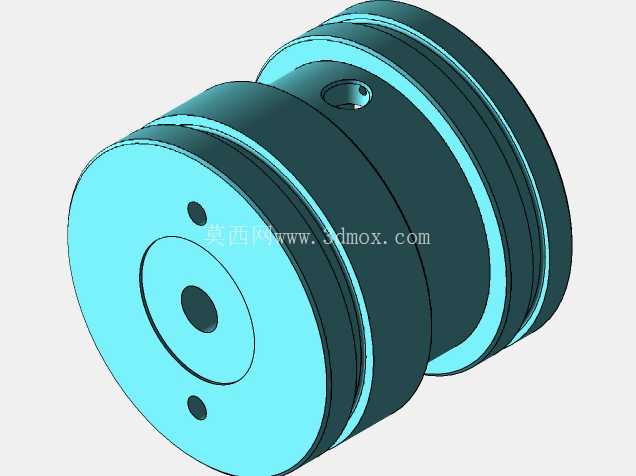

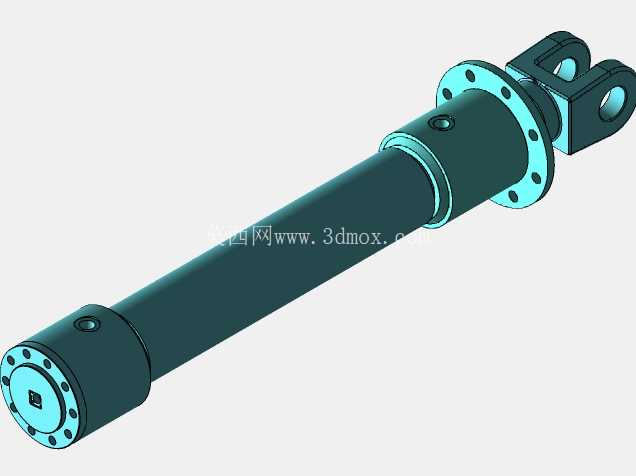

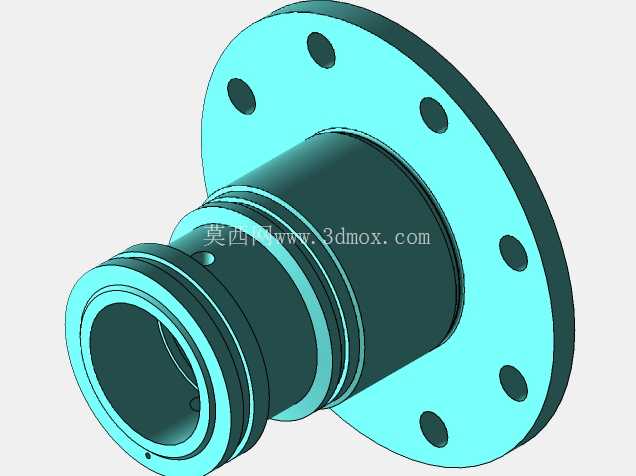

从功能特性来看，该油缸为单杆双作用结构，缸体外侧的两道环形法兰凸台，既是安装定位基准，也承担了轴向受力的承载作用，安装时可直接通过法兰端面贴合设备安装板，依靠法兰上的均布螺栓完成固定，不需要额外设计安装支座，能大幅降低配套设备的结构设计复杂度。缸筒内壁与活塞的配合面采用高精度公差匹配，活塞上预留的密封件安装槽可适配格莱圈与斯特封的组合密封方案，在16MPa额定工作压力下能保证内泄量控制在行业标准允许范围内，同时减少活塞往复运动的摩擦阻力，避免低速爬行问题。

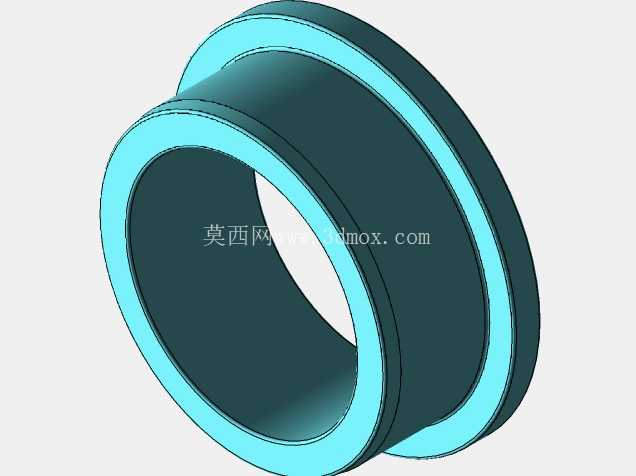

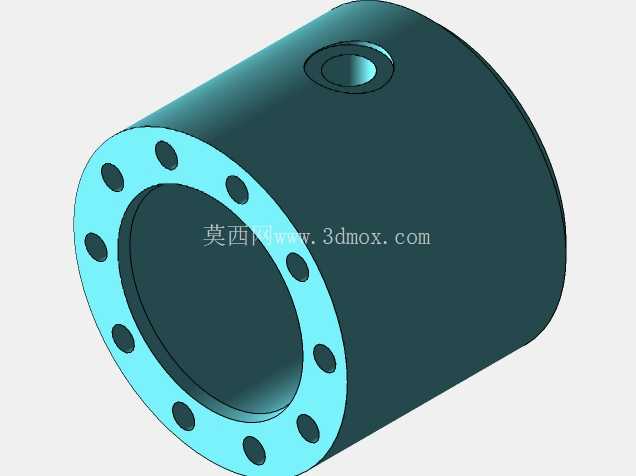

设计过程中优先考虑了安装边界的适配性，缸体两端的法兰外径保持一致，安装孔位采用圆周均布设计，不管是从设备外侧穿入螺栓固定，还是从安装腔内部反向锁紧，都能找到对应的操作空间。径向开设的油口采用标准公制细牙螺纹，油口位置避开了法兰安装螺栓的分布圆，安装油管时不会与螺栓发生干涉，同时油口的轴向位置靠近缸体无杆腔侧，能缩短无杆腔的油道长度，减少压力油的充液容积，提升油缸的动作响应速度。

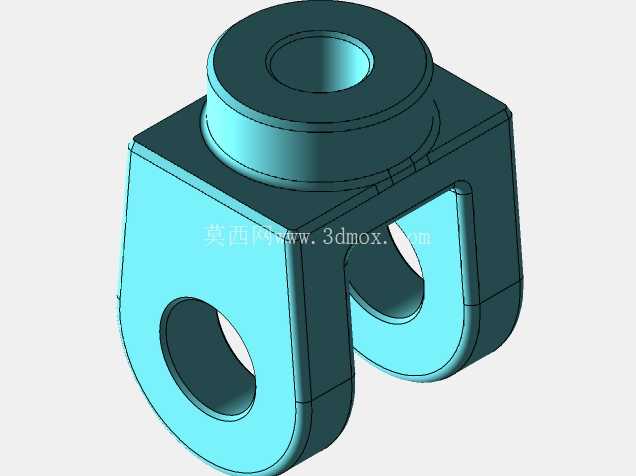

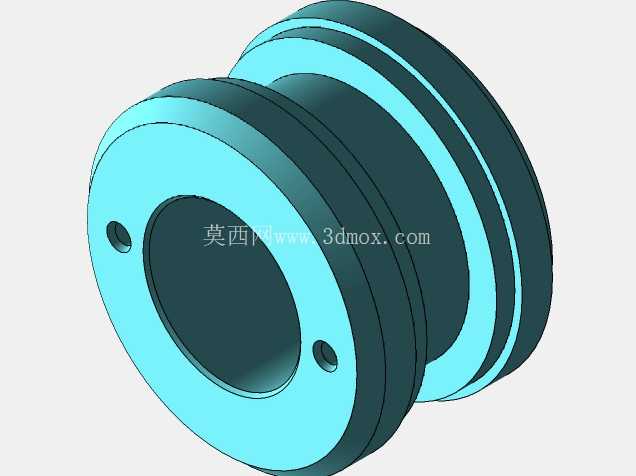

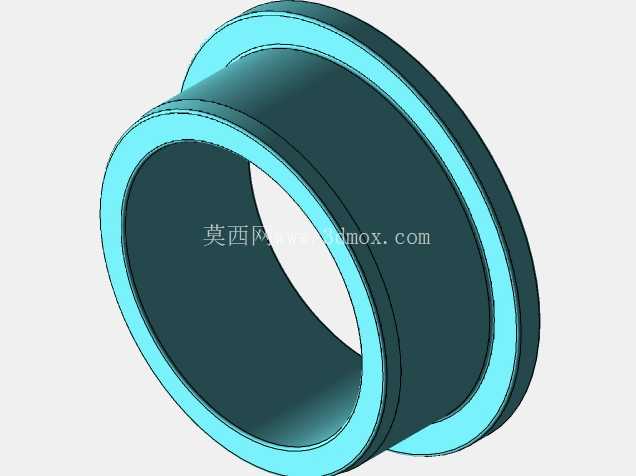

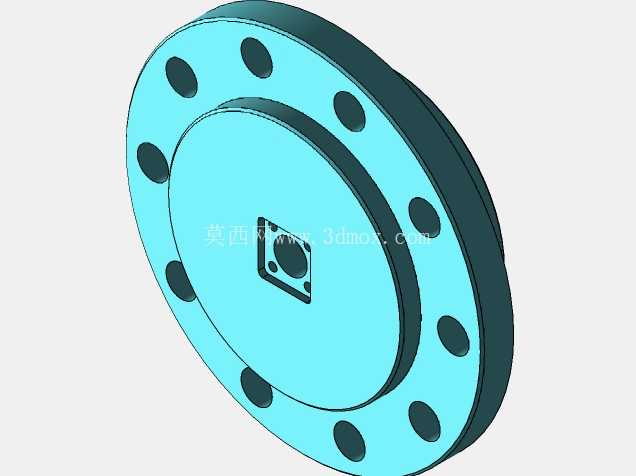

活塞伸出端的端面设计有中心定位孔与两个对称的销孔，可直接与负载端的定位销配合，不需要额外加装连接法兰，能进一步压缩整体安装后的轴向总长度。端盖与缸体的连接采用一体化加工的止口定位，没有外露的拉杆或螺栓，缸体外壁光滑无凸起，在有粉尘、切削液飞溅的工况下，不容易积攒杂物，日常维护时只需要擦拭外表面即可，清理难度远低于带外露拉杆的常规油缸。

从受力角度分析，该结构的法兰凸台与缸体为整体加工成型，不存在焊接或螺纹连接的应力集中点，在承受频繁的换向冲击载荷时，连接部位的疲劳强度远高于装配式结构，适合在高频往复动作的工位长期使用。活塞的行程设计较短，活塞杆的伸出长度不会超过杆径的1.5倍，不需要额外加装导向套支撑结构，依靠缸盖本身的导向长度就能满足活塞杆的径向受力要求，避免了长行程油缸常见的活塞杆下垂、密封件偏磨问题。

在配套选型时，该油缸可直接匹配通用的液压阀组与供油系统，不需要定制专用的油口接头，标准的密封件规格也能降低后期备件的采购成本。缸体的外圆表面可作为二次定位基准，在设备上安装时，可通过外圆与安装孔的间隙配合完成预定位，再锁紧法兰螺栓，能有效降低安装时的同轴度调整难度，保证活塞杆的运动方向与负载运动方向保持一致，减少侧向力对密封件和导向面的磨损。
