法兰连接式三通控制阀体结构设计

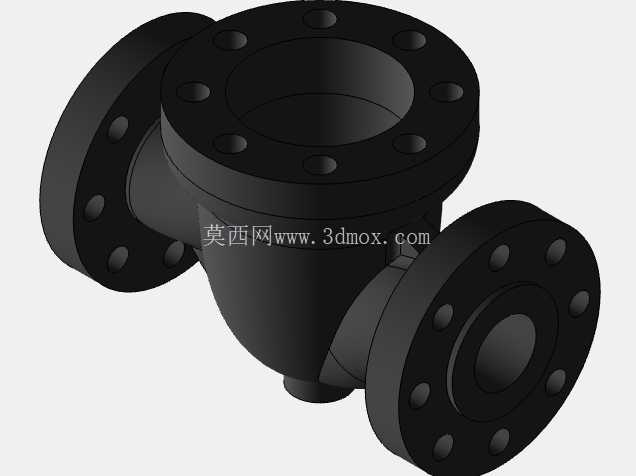

　　在工业流体输送管路系统中，这类三通法兰结构的控制阀体是管路介质流向切换、通断管控的核心承压部件，常见于石油化工输送管网、市政给排水泵站、工业循环水系统以及工艺流体配比管路中，承担着改变介质流通路径、调节支路流量分配的作用。从结构设计逻辑来看，这款阀体采用三向法兰对接的布局，三个接口端均设置了带均布螺栓孔的法兰盘，安装时可通过螺栓紧固件与对应管路的法兰端实现刚性密封连接，法兰盘上的螺栓孔采用圆周等距排布，能够保证连接时各方向受力均匀，避免局部应力集中导致的密封失效问题。阀体的中腔采用圆滑过渡的变径腔体结构，没有突兀的直角转折，一方面可以减少介质在腔体内流动时的紊流阻力，降低管路输送过程中的压损，另一方面也能避免介质中的固体杂质在腔体内壁拐角处沉积，长期运行时减少结垢、卡滞的风险。在建模过程中，首先需要确定三个法兰接口的公称通径匹配关系，三个接口的法兰密封面尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径都需要符合对应压力等级的管路法兰标准，保证现场安装时能够与现有管路配件直接适配，不需要额外加工转接件。

　　阀体的壁厚设计需要结合公称压力等级核算，不同部位的壁厚做差异化处理：法兰盘与腔体连接的过渡区域做圆弧加厚处理，因为该区域在承压时是应力集中的高发位置，适当增加壁厚并做圆滑过渡可以有效分散应力，避免长期承压运行时出现裂纹；腔体主体部分在满足承压强度要求的前提下做等壁厚设计，既可以减少阀体整体重量，降低材料成本，也能保证铸造或模锻成型时的壁厚均匀性，减少成型过程中出现缩孔、砂眼等缺陷的概率。三个接口的轴线位置关系经过反复校核，保证两两接口之间的夹角符合管路布局的常规需求，安装后不会与周边的管路支架、其他阀件产生空间干涉。

　　从安装边界来看，这款阀体的三个法兰端均为标准连接尺寸，安装时需要预留足够的螺栓操作空间，法兰对接面需要匹配对应压力等级的密封垫片，紧固螺栓时需要采用对角分次紧固的方式，保证法兰面各点压紧力均匀，避免出现偏压导致的垫片泄漏。阀体底部设置的小型凸台结构，一方面可以作为铸造或机加工时的定位基准，保证三个法兰端面的形位公差符合设计要求，另一方面也可以作为阀体安装时的支撑定位点，在大口径管路安装时可以搭配支撑件固定阀体位置，减少管路运行时的振动对阀体连接部位的冲击。在流体通道的设计上，腔体内壁的流道做了流线型修型，介质从任意一个接口进入腔体后，都可以顺畅流向另外两个接口，不会出现明显的流动死区，对于含有少量颗粒杂质的流体介质，这种流线型结构也能减少介质对腔体内壁的冲刷磨损，延长阀体的整体使用寿命。建模时对法兰密封面的粗糙度、螺栓孔的位置度、三个法兰端面的垂直度都做了严格的参数约束，保证加工后的零件能够满足装配要求，不会出现安装错位、密封不严的问题。

　　这类三通控制阀通常会搭配对应的阀芯、阀杆以及驱动执行机构使用，阀体中腔的尺寸需要与阀芯的运动行程匹配，保证阀芯在开关、调节行程内不会与腔体内壁产生卡碰，同时中腔与阀杆配合的部位预留了密封件安装槽位，可以适配填料密封或者波纹管密封等不同的密封形式，满足不同压力、不同温度、不同介质特性的管路使用需求。在实际选型应用中，需要根据管路的设计压力、输送介质的腐蚀性、工作温度范围选择对应的阀体材质，常规工况下可以采用铸铁材质，腐蚀性介质工况可以选用铸钢或者不锈钢材质，不同材质的阀体在建模时只需要调整对应材料的强度参数核算壁厚，整体结构不需要做大幅改动，具备较强的工况适配性。
