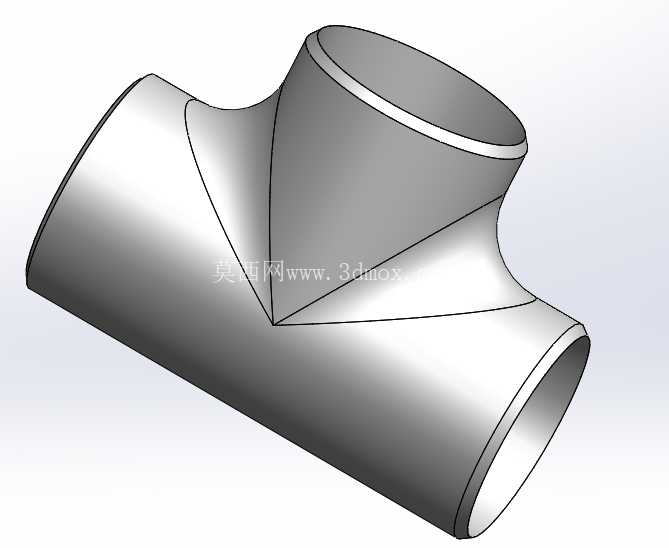

三英寸等径流体管路三通连接件

　　从结构设计来看，这款三通采用等径T型布局，三个接口的公称通径完全一致，接口端面的加工基准完全对齐，可适配同规格的法兰连接、螺纹连接或是焊接连接工艺，三个接口的轴线处于同一平面内，其中两个接口同轴布置构成主通路，第三个接口垂直于主通路轴线构成支路，这种对称式的结构设计能够最大程度降低介质流经时的局部阻力，减少紊流产生的概率，避免管路在长期运行过程中因为介质冲蚀出现局部壁厚减薄的问题。建模过程中，首先确定三个接口的中心定位基准，以主通路的轴线作为X向基准，支路轴线作为Y向基准，三个接口的交汇点作为坐标原点，先绘制三通的整体流道轮廓，流道内壁采用圆弧过渡结构，在主通路与支路的交汇位置，没有采用直角转折的生硬结构，而是采用大圆角平滑过渡，过渡圆角的半径根据通径尺寸匹配设置，既能够保证介质流动的顺畅性，也能避免结构应力在转角位置集中，提升管件的承压能力。在民用给排水、工业流体输送、暖通空调循环、化工介质传输等诸多管路系统场景中，三通是实现管路分支转向、介质分流合流的核心基础配件，这款三英寸规格的等径三通，适配公称通径3英寸的标准管路，可在主管道上引出同通径的支路，满足单路输入双路输出、或是双路输入单路合流的管路布局需求，在市政供水支管布设、车间循环水系统支路拓展、消防管路分流节点、小型化工管路介质分配等场景中都有广泛应用。

　　外形尺寸方面，这款三通的三个接口外轮廓尺寸完全匹配3英寸标准管路的连接要求，接口的配合面公差按照管路连接的通用公差等级设置，能够保证与同规格标准管件、阀门、管路的装配适配性，安装边界上，三通的整体外轮廓没有突出的异形结构，三个接口的延长方向预留的安装操作空间符合常规管路安装的作业要求，不管是采用管钳拧紧螺纹连接，还是采用焊接工艺进行组对，或是法兰连接时穿装螺栓，都有足够的操作空间，不会出现相邻管路干涉的问题。从功能特性来看，这款等径三通的结构强度经过受力校核，能够承受常规管路系统的工作压力，管壁厚度均匀，三个接口的同轴度、垂直度公差都控制在管路配件的允许范围内，装配后不会出现管路错位、密封面贴合不严的问题。

　　在实际管路布设中，这类三通常被用在需要从主管道引出同流量支路的节点，比如在厂房的循环冷却水系统中，主管道沿车间立柱布设，每台需要冷却的设备位置就可以通过这类三英寸三通引出支路，连接设备的冷却水进出口，不需要对主管道进行变径处理，减少管路中变径配件的使用数量，降低管路系统的泄漏点，同时也能减少不同规格配件的采购备货种类，降低现场安装的物料管理难度。建模时还考虑了不同加工工艺的适配性，如果采用铸造工艺生产，模型的拔模斜度、壁厚均匀性都符合铸造工艺的要求，不会出现壁厚突变导致的铸造缺陷；如果采用型材焊接加工，模型的各个分段结构能够直接拆分出下料尺寸，方便车间下料组对。

　　在管路系统的应力分析中，这款三通的结构过渡平滑，在管路受到内压、温度变形产生的应力作用时，应力能够均匀分布在整个管件本体上，不会在局部位置出现应力集中导致的开裂风险，能够满足长期稳定运行的使用要求。对于三维建模从业者来说，这类基础管路配件的建模重点不在于复杂的曲面造型，而在于对标准尺寸的精准把控、对装配公差的合理设置、对实际安装场景的适配考量，很多新手在建模这类管件时容易忽略流道的过渡结构，直接采用直角连通，不仅会导致介质流动阻力增大，在实际使用中还容易在转角位置堆积介质杂质，长期运行后出现管路堵塞的问题，同时直角结构的应力集中系数远高于圆弧过渡结构，在压力波动较大的管路系统中很容易出现开裂泄漏。这款三通的模型在接口位置还预留了密封结构的安装空间，如果是螺纹连接的形式，接口的螺纹长度、退刀槽尺寸都符合标准要求；如果是法兰连接的形式，法兰的螺栓孔分布、密封面尺寸都和同通径的标准法兰匹配，不需要额外调整就可以直接完成装配。在实际的设备选型过程中，这类等径三通的选用首先要确认管路的公称通径、工作压力、输送介质的特性，再根据连接方式选择对应接口形式的产品，而精准的三维模型能够在管路设计阶段就完成虚拟装配，提前排查管路之间的干涉问题，统计管路配件的用量，减少现场安装时的返工概率。
