管壳式列管换热设备结构设计

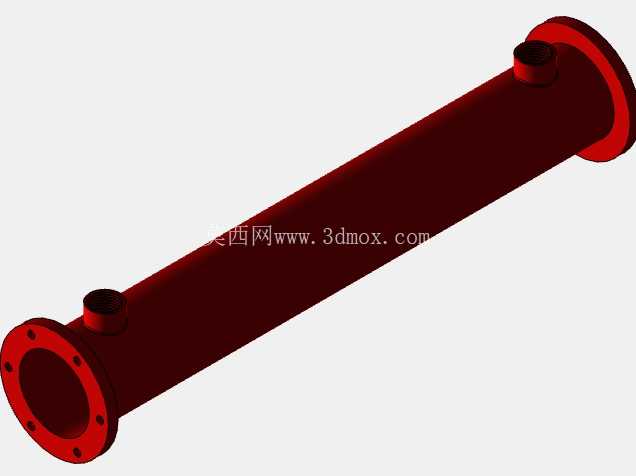

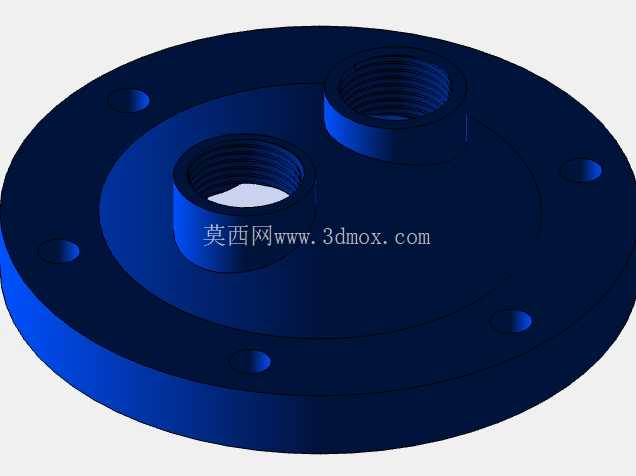

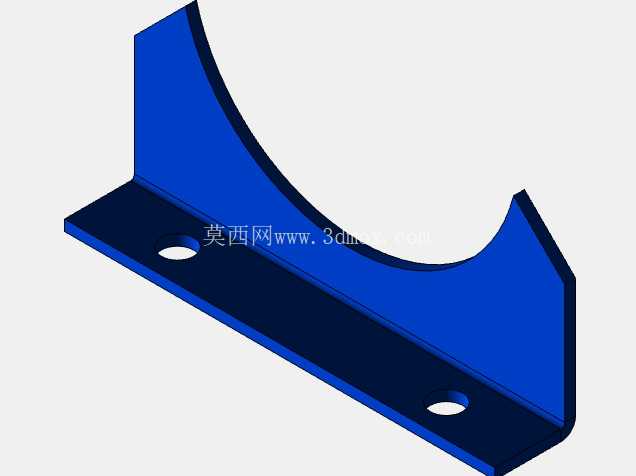

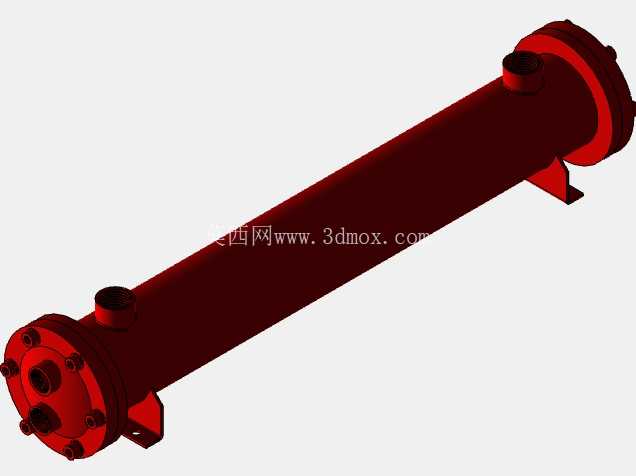

　　这款管壳式换热结构是工业换热场景中应用极为广泛的通用换热单元，在化工制程、暖通空调系统、液压站冷却回路、动力机组散热配套等场景中都能见到同结构产品的身影，核心作用是实现两种不同温度流体之间的热量传递，既可以完成工艺介质的冷却降温，也能实现冷侧流体的预热升温，是流程工业中保障介质温度参数符合工艺要求的核心配套设备。从结构设计逻辑来看，该模型采用经典的固定管板式列管结构，圆柱形承压外壳作为壳程流体的流通腔室，内部排布的平行换热管束构成管程流体的流道，两端的法兰端盖通过螺栓与壳体法兰紧固，端盖上设置的分程隔板可以实现管程流体的多程折返，以此提升管内流体的流速，强化整体换热效率。壳体侧面上下错位布置的两个管嘴分别作为壳程流体的进出口，端盖上的两个同轴管嘴对应管程流体的进出接口，这种接口布置方式能够让两种流体在换热腔室内形成逆流换热态势，在相同换热面积下可以获得更高的对数平均温差，减少不必要的换热面积冗余。设备底部设置的两个鞍式支座是整个设备的安装承载结构，支座上预留的螺栓通孔可以直接与设备安装基础或者钢架平台通过紧固件连接，安装时需要注意两个支座的水平度偏差控制，避免设备安装后产生额外的结构应力，长期运行中出现壳体变形或者密封面泄漏的问题。

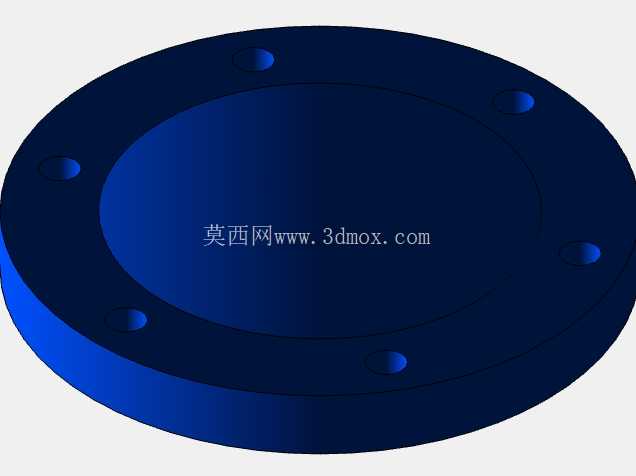

　　从建模细节来看，壳体与管板的连接采用焊接结构模拟，换热管与管板的连接位置做了贴合处理，端盖法兰的螺栓孔沿圆周均布，符合压力容器法兰的标准排布逻辑，法兰密封面的平面度在建模时做了平整处理，能够匹配常用的非金属平垫片实现静密封。壳体上的管嘴采用径向开孔焊接结构，管嘴端部的法兰结构可以直接与外部工艺管道通过螺栓连接，安装时需要注意管程和壳程的接口标识，避免流体流向接反影响换热效果。在实际工程应用中，这类固定管板式换热器更适合两种流体温差不大、或者壳程介质清洁不易结垢的工况，如果两种介质温差较大，还需要在壳体上设置膨胀节来抵消壳体和管束之间的热膨胀差，避免热应力过大造成换热管拉脱或者焊缝开裂。

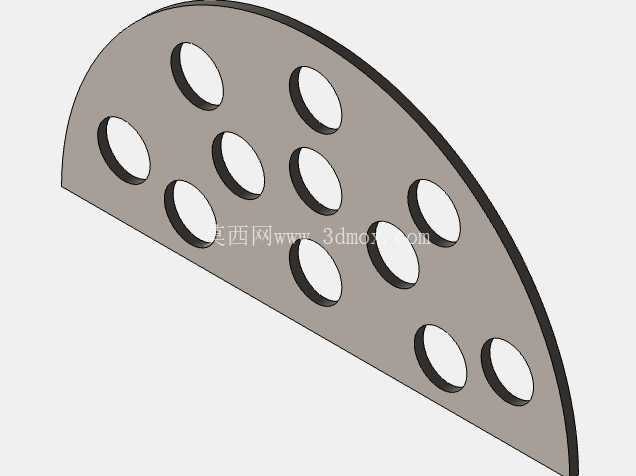

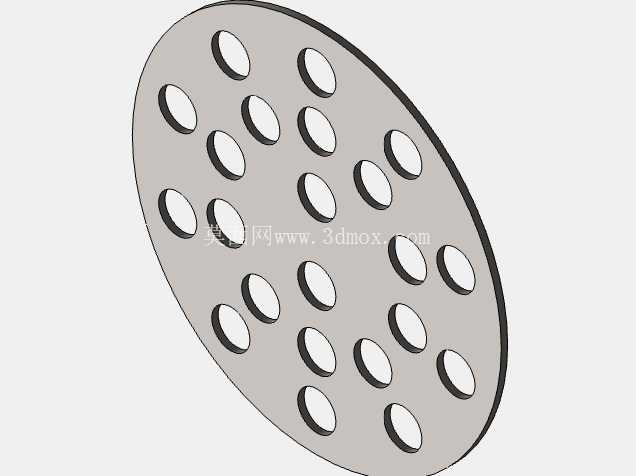

　　该模型的结构尺寸适配中小流量的换热工况，整体长径比处于合理区间，既不会因为长径比过大造成管束挠度超标，也不会因为长径比过小导致壳程流体流动分布不均出现换热死区。管束的排布采用正三角形布管方式，在相同壳体内径下可以排布更多的换热管，获得更大的换热面积，同时这种布管方式也能让壳程流体在横向冲刷管束时形成更强的湍流效果，减薄管壁处的层流底层厚度，降低管壁热阻，提升整体传热系数。设备两端的管箱结构做了分体式设计，拆卸端盖螺栓就可以直接抽出管束，方便后期对换热管外壁进行清洗除垢，也能快速检查换热管的腐蚀、泄漏情况，降低设备运维的拆装难度。

　　在三维建模过程中，这类设备的建模需要重点关注各个承压部件的壁厚匹配，法兰的螺栓孔位置度，支座的安装孔位同轴度，避免后期出工程图或者做装配干涉检查时出现尺寸偏差。对于设备选型人员来说，这类结构的三维模型可以直接用来做厂区管路排布的碰撞检查，提前预判设备安装时和周边管道、钢架的干涉问题，减少现场安装时的整改工作量。结构设计人员也可以在这个基础模型上调整换热管长度、壳体内径、管嘴通径等参数，快速衍生出不同换热面积、不同处理量的同系列换热设备，缩短系列化产品的设计周期。需要注意的是，这类承压换热设备的结构尺寸不能随意调整，所有承压部件的壁厚、法兰规格都需要匹配对应的设计压力和设计温度，满足压力容器的相关设计规范要求，建模时的结构细节要和实际加工工艺保持一致，比如焊缝的预留位置、螺栓的安装操作空间、密封垫片的放置槽位等，不能只做外观的形似而忽略实际加工装配的可行性。
