对夹式六耳蝶阀阀体结构三维设计

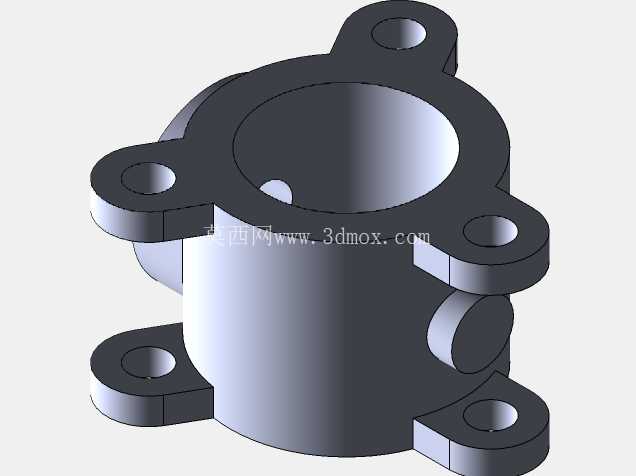

在工业流体输送管路系统中，蝶阀是应用占比极高的截断与调节类阀件，这类阀件依靠绕阀杆旋转的蝶板完成启闭动作，相比同通径的闸阀、截止阀，结构长度更短、整体重量更轻，在大口径管路场景下的安装与运维优势十分突出。本次呈现的对夹式六耳蝶阀阀体结构，是蝶阀总成的核心承载部件，所有阀杆、蝶板、密封组件的安装定位都依托阀体完成，其结构设计的合理性直接决定整阀的承压能力、密封可靠性与安装适配性。

从实际应用场景来看，这类带六个安装凸耳的对夹式蝶阀，多用于给排水管网、暖通空调循环管路、低压化工流体输送、环保水处理设备的管路节点，适配公称压力不超过1.6MPa的常温流体工况，相比传统法兰式蝶阀，不需要在阀体两端加工完整的法兰密封面与螺栓孔组，直接通过六个凸耳上的安装孔配合双头螺柱，就能将阀体夹紧在两端管路法兰之间，大幅压缩了阀体自身的轴向尺寸，在安装空间局促的管井、设备集成管路、装配式管排场景中，能有效减少管路排布的空间占用。

从结构设计思路来看，阀体采用一体式铸造毛坯后机加工的成型方案，主体为等径圆筒状流道，流道内壁做圆弧过渡处理，避免流体在阀腔内形成直角涡流区，降低管路运行时的流阻损失与流体冲刷噪音。六个安装凸耳沿阀体中腔的周向均匀分布，每两个凸耳为一组对应法兰螺栓孔的跨中位置，凸耳与阀体主体连接处做渐变圆弧加强，避免应力集中导致安装锁紧时凸耳根部开裂，每个凸耳上的安装孔做锪平处理，保证螺栓锁紧时端面受力均匀，不会出现偏载导致的密封面压合不严问题。阀体中腔位置预留了阀杆安装的同轴轴孔，轴孔与流道的垂直度公差控制在0.05mm以内，保证阀杆转动时无卡滞，蝶板关闭时能精准贴合密封面；轴孔外侧设计了密封填料函的安装台阶，可适配填料压盖组件实现阀杆处的动密封，防止流体沿阀杆间隙外漏。

从安装边界与尺寸适配角度，这类阀体的流道通径与对应公称通径的管路内径保持一致，无缩径设计，保证流体过流面积充足，不会因为阀件安装造成管路通流能力下降。阀体轴向的结构长度严格遵循对夹式蝶阀的连接尺寸标准，可直接适配同压力等级、同通径的国标平焊法兰，不需要额外加工过渡连接件；六个安装凸耳的孔位中心圆直径、孔径尺寸均匹配对应法兰的螺栓孔跨距，安装时不需要调整法兰位置，直接穿入螺柱锁紧即可完成固定。阀体两端的密封面为平面结构，可适配橡胶密封垫片，安装时通过控制螺栓锁紧力矩，就能让垫片均匀压合在阀体与法兰端面之间，实现端面静密封。

在结构细节处理上，阀体内腔与蝶板的配合间隙做了精准控制，既保证蝶板转动时无刮蹭，又能避免间隙过大造成的内漏超标；凸耳的厚度经过强度校核，在额定螺栓锁紧力与管路公称压力的共同作用下，变形量控制在弹性变形范围内，不会出现永久变形导致的密封失效。阀体外部无多余的凸起结构，外表面做圆弧过渡，既方便铸造脱模，也能减少外部积灰积液，提升户外安装场景下的抗锈蚀能力。对于结构设计从业者而言，这类阀体的建模过程需要重点关注周向凸耳的阵列角度一致性、阀杆轴孔与流道的同轴度、安装孔的位置度公差，这些参数直接影响后续整阀装配的干涉情况与实际使用性能；对于设备选型人员来说，这类六耳对夹结构的蝶阀阀体，相比两耳、四耳结构的对夹蝶阀，安装锁紧时的受力更均匀，在压力波动较大的管路场景中，密封可靠性更高，长期运行的螺栓松动风险更低。
