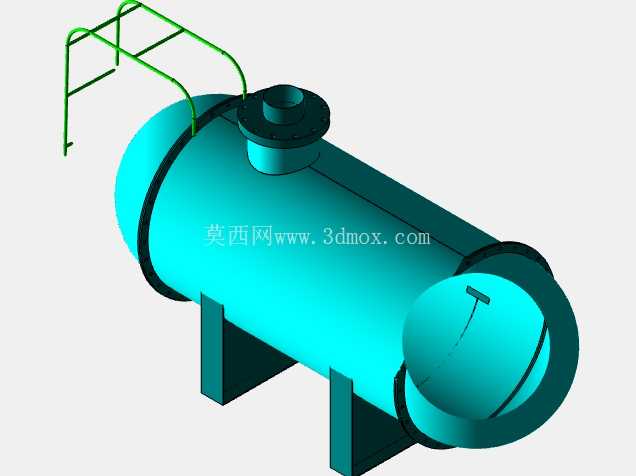

带鞍形支座的卧式圆柱储罐参数化结构

在化工、粮油储运、市政水处理、轻工生产等领域，卧式圆柱储罐是应用极广的静设备品类，这类设备常布置在厂区地面层，相比立式储罐无需过高的竖向安装空间，进料出料的管线排布更贴近地面操作层，日常巡检、维护作业的安全系数更高，尤其适合中小储量的流体介质暂存、中转工况。本次呈现的储罐结构采用双鞍形支撑形式，这类支撑结构是卧式圆柱类容器的经典支座选型，相比支腿式支撑，鞍座能将罐体的载荷均匀分散到更大的接触面上，降低罐壁局部的应力集中系数，尤其适配直径2米以上、长径比在1.6左右的中型储罐，避免满液状态下罐壁因局部弯矩过大产生变形。

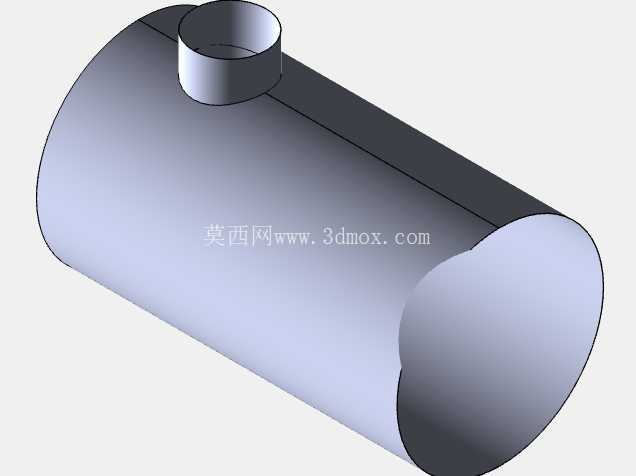

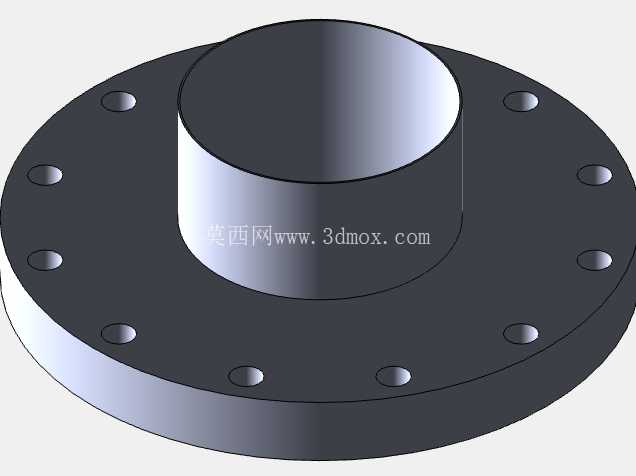

从结构细节来看，罐体主体为等直径圆柱段，两端采用椭球型封头，这类封头的受力特性优于平板封头，成型难度小于半球形封头，是中低压储罐的主流封头选型，封头与筒体采用环向对接焊接结构，焊缝位置避开鞍座的支撑应力集中区，符合静设备结构设计的应力避让原则。罐体顶部设置了带法兰连接的人孔结构，人孔的位置靠近罐体一端的鞍座上方，既方便检修人员进入罐内开展清理、焊缝检测作业，也能利用鞍座的支撑刚度降低人孔开孔对罐体整体刚度的削弱；人孔旁设置了顶部接管嘴，同样采用法兰连接形式，可根据工艺需求接入进料管、放空管或者安全附件，法兰的密封面形式适配中低压流体的密封要求，无需额外加工特殊密封结构就能满足常规介质的密封需求。

罐体侧面配置了直爬梯结构，爬梯从地面延伸至顶部人孔操作平台区域，爬梯的踏棍间距、护笼弧度都符合工业操作平台的安全设计要求，爬梯与罐壁的连接采用焊接支座，连接点位置对应罐壁内部的加强区域，避免爬梯载荷造成罐壁局部凹陷。两个鞍形支座分别布置在距离两端封头一定距离的位置，这个布置距离经过应力核算，既不会让罐体两端的悬臂段过长造成封头处弯矩过大，也不会让两个支座间距过近导致罐体中部挠度超标，鞍座的弧形支撑面与罐体外径完全贴合，接触面上可根据实际需求铺设垫板，进一步分散接触应力，避免罐壁被局部压溃。

从安装边界来看，罐体总长度约3540毫米，筒体直径2200毫米，安装时需要在鞍座下方预设混凝土基础，基础的水平度误差需要控制在规范允许范围内，避免罐体安装后出现附加应力；罐体的接管、人孔的操作空间都预留了足够的检修余量，顶部操作区域不需要额外搭建过高的操作平台，爬梯直接连通地面与顶部操作位，能减少厂区的辅助钢结构投入。这类参数化结构在建模时充分考虑了设计迭代的需求，调整筒体直径、长度、封头形式、鞍座位置等参数时，相关的配合结构能同步更新，能大幅缩短同类型储罐的设计建模周期，结构细节完全贴合实际工程的设计规范，可直接用于方案展示、初步设计校核、教学演示等场景，也能为同类型储罐的结构优化提供参考基准，帮助设计人员快速完成不同参数下的储罐结构排布，校核安装空间、支撑位置的合理性，减少前期方案阶段的重复建模工作量。
