手动复位式流体阻断连接组件结构设计

在小流量流体输送管路的日常运维场景里，经常会遇到需要临时截断流道、完成局部管路拆装或者元件更换后再恢复连通的需求，常规的电磁阀、气动切断阀需要配套气源或者电控线路，在无动力供给的便携设备、小型实验台架、手动操作的流体分装工位上，这类带动力的阀件不仅会提升整体布设成本，还会因为额外的动力线路、气路布置挤占有限的安装空间，甚至在断电断气的工况下无法完成可靠的通断操作，这款手动操作的流体阻断连接组件，就是针对这类无动力场景下的流道通断控制需求设计的。

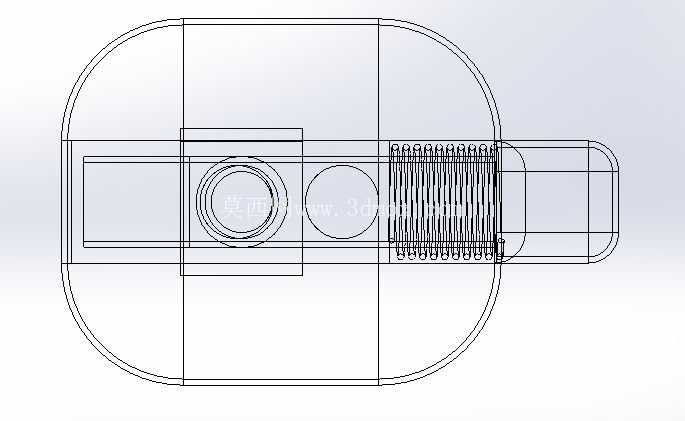

从实际功能实现逻辑来看，这款组件不需要配套气缸、电磁驱动模块等额外动力部件，完全依靠手动按压的动作完成流道的阻断与重新连通，常态下组件内部的流道处于阻断状态，能够完全截断上下游流体的流动，避免管路内的流体出现非预期的泄漏或者串流，当需要恢复流体连通时，只需要手动按压组件上的操作部位，就可以带动内部的密封结构移位，让上下游流道重新形成连通的通路，操作完成后内部的弹性复位结构会自动保持在对应的连通或者阻断位置，不需要额外的锁止结构维持状态，结构的可靠性更高，也减少了多余零部件带来的故障点。

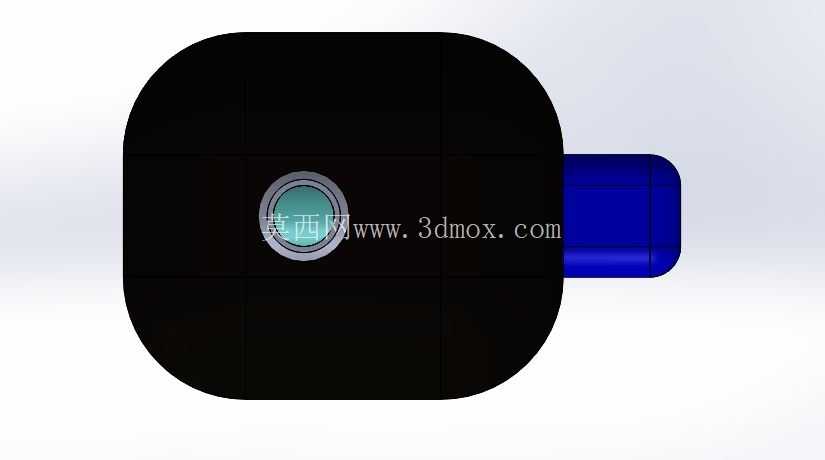

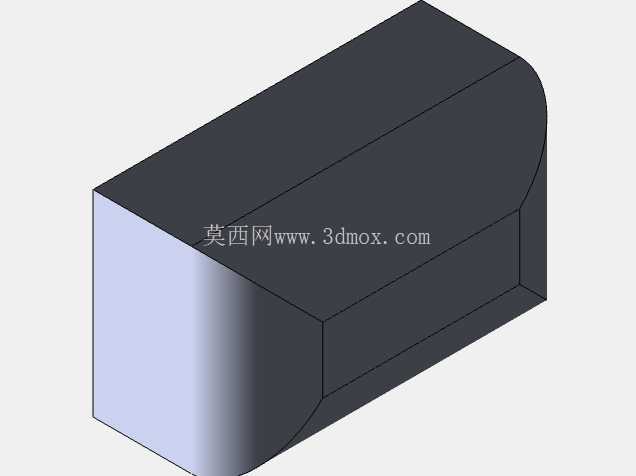

在结构设计的思路上，这款组件优先考虑了无动力场景下的操作便捷性与密封可靠性，整体没有复杂的传动链路，所有的动作传递都通过直推式的结构完成，减少了传动过程中的卡滞风险；密封部位采用了环形贴合的密封结构，和流道的接触面积均匀，能够在低压流体输送场景下保持稳定的密封性能，不会因为长期静置出现密封失效渗漏的问题。主体外壳采用了方正带圆角的外形设计，这种外形一方面方便在安装时通过卡箍、安装座快速固定在工位面板或者管路支架上，圆角的处理也避免了安装操作过程中尖锐棱角带来的磕碰风险，侧面伸出的连接端采用了等径的圆柱结构，能够和标准规格的流体软管、快插接头直接适配，不需要额外加工转接头，降低了现场安装的适配成本。

从安装边界的尺寸适配来看，这款组件的主体厚度控制在适合面板嵌入式安装的范围内，操作面突出安装面板的高度刚好适合手指按压施力，不会因为突出过多容易被误触，也不会因为凹陷过深导致操作费力；侧面的连接端长度预留了足够的软管插接深度，配合管卡固定之后能够承受常规管路拉扯的作用力，不会因为管路的小幅晃动出现接头脱落的问题。在实际的应用适配中，这款组件可以根据不同的输送流体类型更换对应材质的密封件，比如输送水性流体时采用丁腈橡胶密封件，输送弱腐蚀性流体时更换氟橡胶密封件，不需要改动整体的结构尺寸就可以适配不同的工况需求，针对不同的管路通径需求，也可以在保持外部安装尺寸不变的前提下，调整内部流道的孔径，匹配不同的流量输送要求，不需要重新设计安装固定位，方便在现有设备上做替换升级。

和常规的手动球阀、旋塞阀相比，这款组件的操作行程更短，只需要垂直按压就可以完成状态切换，不需要旋转操作手柄，在操作空间狭小的工位上，比如紧凑排布的实验管路、小型便携流体设备内部，不需要预留手柄旋转的空间，就可以完成流道的通断操作；同时组件内部的流道没有直角转弯的结构，流体经过时的阻力更小，不会在组件内部形成积液残留，对于需要定期排空管路的应用场景，能够减少流体残留带来的交叉污染或者介质变质问题。在日常维护方面，这款组件的整体结构没有易损的小零件，拆卸清理时只需要分开主体的两个合模部分，就可以对内部的密封件和流道进行清洗，不需要专用的拆卸工具，日常运维的门槛很低，适合在非专业运维人员操作的民用流体设备、小型教学实验装置上使用。
