环形排布弯管组合结构三维设计

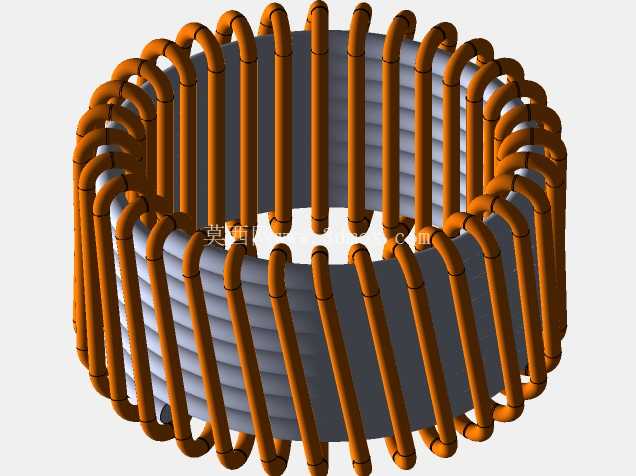

这套环形排布的弯管组合结构，在流体换热、介质输送类设备中应用十分广泛，常见于环形冷却器、环形汇流排、特种流体分配器的核心管路部分。从实际工程场景来看，这类结构往往适配中心有圆柱形安装空间的设备，比如套设在电机壳体、反应釜筒体、旋转主轴外侧，在不占用设备轴向额外空间的前提下，完成多支路流体的均匀输送与热量交换。

从功能特性上看，每一根弯管都采用两端90度弯折的结构，直管段沿环形圆周等距垂直排布，上下两端的弯头分别朝向环形的内侧与外侧，可分别对接内侧的环形汇流腔与外侧的支路接口，这种排布方式能保证每一路管路的长度完全一致，流体流经各管路的阻力差控制在极低水平，避免出现各支路流量不均的问题，在需要精准控制各支路介质流量、温度一致性的工况下，这种结构的优势远胜于不规则排布的管路组。

设计思路上，首先要确定适配的中心安装筒体直径，以此为基准计算环形排布的基准圆直径，基准圆尺寸需要兼顾弯管的弯曲半径要求——弯管的弯曲半径不能小于管材直径的1.5倍，避免弯制过程中出现管材瘪陷、壁厚减薄超差的问题，同时要保证相邻两根直管段之间留有足够的间隙，一方面满足管路装配时的操作空间，另一方面预留流体流动时的扰动空间，若用于换热场景，间隙还需保证外侧冷却介质能够顺利流通，不出现流动死区。直管段的长度需要根据设备的轴向安装边界确定，要保证两端弯头连接后，整体结构的轴向高度不超出设备的安装尺寸限制，同时弯头的接口端面要分别对齐内侧汇流环与外侧连接法兰的安装面，避免出现装配错位、强行对接产生装配应力的问题。

从安装边界来看，这套管路结构的整体外形为规整的圆筒状，径向最大尺寸由外侧弯头的外轮廓决定，径向最小尺寸由内侧弯头的内轮廓决定，安装时需要保证中心基准圆与设备中心轴线的同轴度误差控制在管材直径的1/10以内，否则会出现部分管路与中心筒体干涉、部分管路间隙过大的问题。管路的固定方式通常采用上下两个环形固定箍，将每根直管段与固定箍卡接固定，避免设备运行过程中管路出现振动位移，固定箍的位置要避开弯头的弯折段，防止长期受力导致弯头部位出现疲劳开裂。

在实际建模过程中，需要先绘制单根弯管的路径草图，以基准圆为阵列中心做圆周阵列，阵列数量要根据总流量需求计算确定，单根管材的通径决定了单支路的流量上限，阵列数量乘以单支路流量即为总通流能力，设计时需要预留15%左右的流量余量，避免工况波动时管路阻力陡增。管材的壁厚选择需要结合输送介质的压力、温度参数确定，若用于高压工况，弯头部位的壁厚需要做加厚处理，抵消弯制过程中的壁厚减薄量，保证管路整体的承压能力一致。接口部位通常设计为标准焊接坡口或者卡套连接结构，根据现场的装配维护需求选择对应的连接形式，若需要经常拆卸维护，优先选用卡套式连接，若为长期固定运行的工况，采用焊接连接的密封可靠性更高。
