编织镂空结构圆柱管道外观设计

这款镂空编织结构的圆柱管道构件，最初是在做文创类展示装置的流体通道方案时构思的，区别于常规光滑壁面的工业管道，它把结构受力和外观装饰性做了结合，在不需要高压密封的场景下，能同时承担流体导流和外观展示的作用。从实际应用场景来看，这类构件常出现在商业空间的艺术装置通风段、文创产品的外护套结构、展示类设备的导流通道里，比如线下体验店的新风装饰出风口、手工定制灯具的散热支撑筒、创意家居的走线护管，既可以让内部的气流或者线路顺利通过，镂空的编织结构又能透出内部的光线或者气流走向，形成独特的视觉效果。

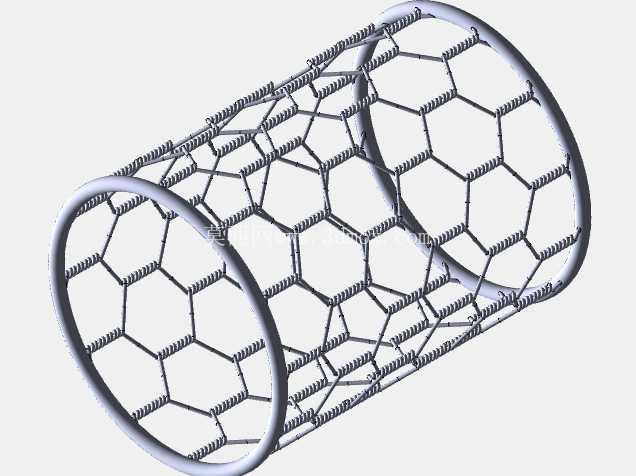

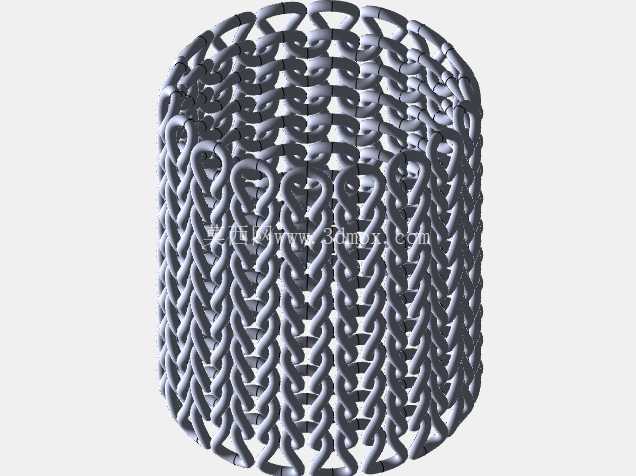

设计思路上没有采用常规的打孔或者拼接方式，而是参考了传统绳编的交错纹理，把每一个编织单元做成连续的闭环结构，沿着圆柱轴向和周向连续阵列，所有的连接位置都做了圆角过渡，避免应力集中的问题。建模的时候先做单个编织节的曲面，确认单个单元的曲率连续之后，再沿着圆柱面做环形阵列，轴向阵列的时候错开半个单元的相位，让相邻层的编织单元互相扣合，形成整体的连续结构，整个构件没有额外的拼接缝，是一体化的连续结构，如果采用3D打印或者熔模铸造的方式加工，可以一次成型，不需要后续的拼接组装。

从功能特性来说，这种镂空编织结构相比同直径的实心薄壁管，重量能降低60%以上，同时交错的编织筋条沿着圆柱的环向和轴向都形成了连续的传力路径，径向的抗挤压能力并没有因为镂空出现大幅下降，日常的手持搬运、安装固定过程中，不会轻易出现变形。镂空的孔隙率控制在45%左右，既保证了通透的视觉效果，又不会让过大的杂物穿过孔隙进入管道内部，如果作为通风管道使用，气流通过的时候会在编织纹理的表面形成微小的紊流，一定程度上能降低气流高速通过时的风噪，比光滑壁面的管道在低风速场景下的噪音表现更好。

外形尺寸方面，这款构件的基准直径是按照常规100mm公称直径的管道做的适配，轴向长度可以根据实际安装需求做阵列延伸，两端的连接位置预留了2mm的平直安装边，不需要额外做转接件就可以和常规的管道法兰或者卡箍配合固定，安装边界上，因为外表面是连续的弧形编织纹理，没有突出的棱角，安装的时候不需要预留额外的操作避让空间，相邻构件可以紧贴布置，适合在空间紧凑的展示装置里使用。

实际选型的时候需要注意，这款构件因为是镂空结构，不能用于带压力的流体输送场景，也不能输送有腐蚀性或者会粘附在编织缝隙里的介质，仅适合常压的空气导流、线路防护、装饰支撑类的场景。建模过程中特意把每个编织单元的筋条厚度做了统一，都是2mm的等厚结构，不管是采用光固化3D打印做手板验证，还是采用不锈钢熔模铸造做量产零件，都能保证加工的时候壁厚均匀，不会出现局部过厚导致的缩孔或者局部过薄导致的强度不足问题。筋条之间的缝隙宽度控制在3mm，既保证了通透感，又不会因为缝隙过大导致安全隐患，日常使用过程中手指不会误伸入构件内部，符合文创类展示产品的安全要求。

在做结构验证的时候，曾经对这款构件做过径向的压力测试，在承受500N的径向均布载荷时，整体变形量不超过1mm，卸载之后可以完全恢复形变，满足日常展示场景的结构强度要求。如果是用于灯具散热的场景，镂空的结构可以让空气在构件内部形成自然对流，把灯具产生的热量及时通过孔隙散发出去，比封闭的薄壁筒散热效率提升30%以上，不需要额外增加散热孔，外观的整体性更好。
