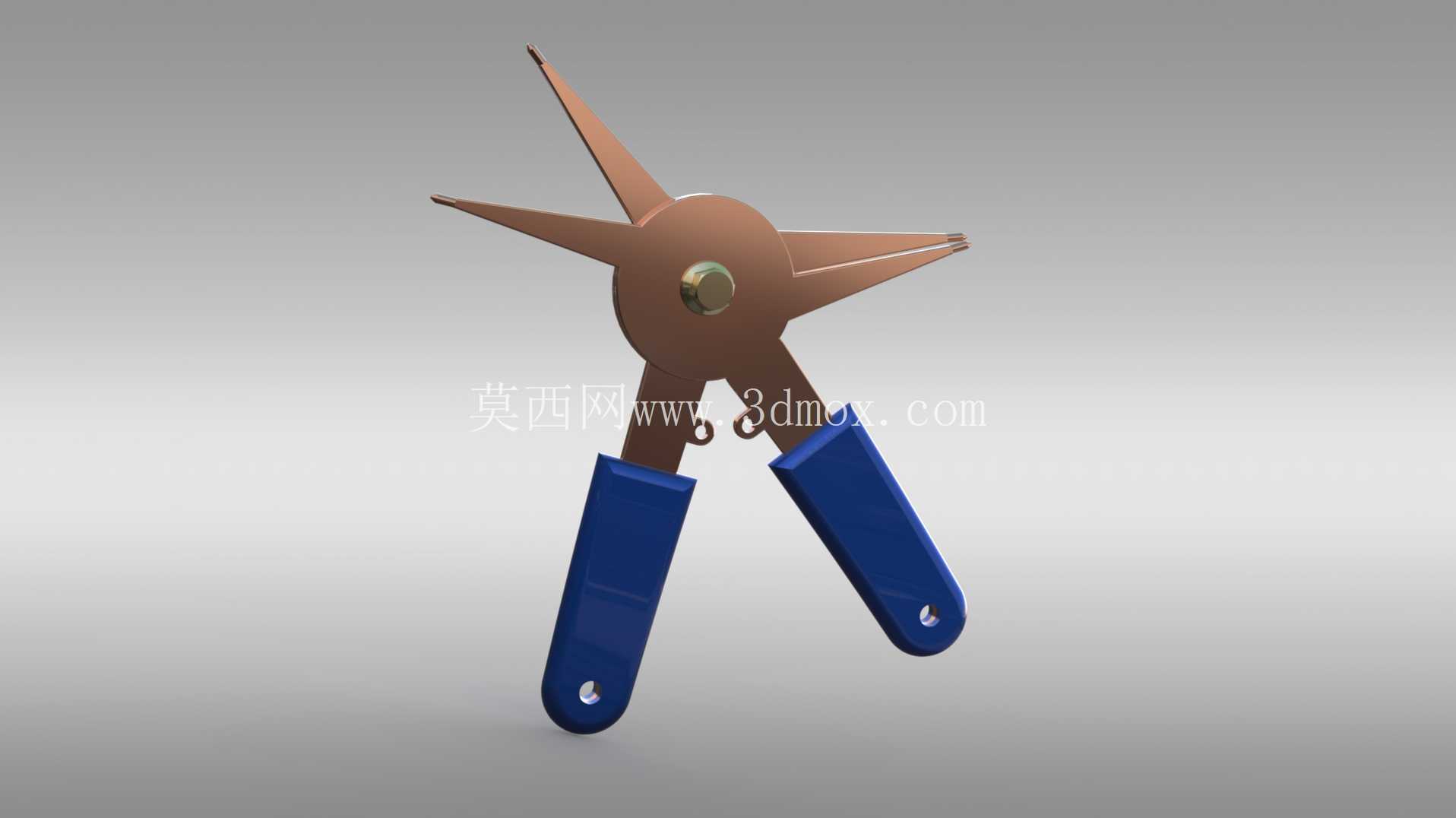

双向可换头内外卡簧钳结构设计

　　在机械装配、设备维保、产线工装调试的日常作业里，卡簧的拆装是出现频率极高的工序——不管是轴承内圈的轴向限位、液压阀块的孔用挡圈固定、还是气动接头的轴用卡环定位，一旦钳具适配性不足，很容易出现卡簧弹飞、钳头滑脱刮伤工件表面、甚至因为施力角度不对造成卡簧断裂残留在安装槽内的问题，这类小故障往往会拖慢整个装配节拍，后续清理残件还要耗费额外的工时。这款双向卡簧钳的设计，正是瞄准了现场作业里频繁更换钳具的痛点，将内卡、外卡两种作业功能整合在同一把钳体上，不需要额外携带多把单功能卡簧钳，也省去了拆装更换钳头的步骤，通过钳头的翻转切换就能快速适配不同的作业场景。

　　从结构设计逻辑来看，钳体的核心铰接点采用了铆接式转轴配合，转轴端面做了沉台处理，保证两个钳臂转动时没有径向窜动，开合过程的阻尼均匀，不会出现松旷或者卡滞的情况，钳头的工作端做了精准的角度磨削，内卡作业时钳头向外张开的角度刚好匹配孔用卡簧的安装受力点，外卡作业时钳头向内收拢的行程也覆盖了常规轴用卡簧的拆装尺寸范围，钳头尖端的直径做了分级适配，能卡入不同规格卡簧的拆装孔内，避免作业时尖端脱出。钳臂的握持部分采用了浸塑防滑手柄，手柄的轮廓按照人手握持的施力角度做了弧度优化，长时间握持作业不会出现硌手的情况，手柄末端的挂孔设计也方便在工具架上悬挂收纳，适配车间工具定置管理的要求。

　　从安装边界和尺寸适配来看，这款钳具的开合行程覆盖了常规4寸规格卡簧钳的作业范围，能适配公称直径从10mm到50mm区间的孔用、轴用卡簧拆装需求，钳体整体长度控制在160mm左右，不管是在开阔的装配台作业，还是在设备内部狭窄的空间里操作，都有足够的操作空间，不会因为钳体过长出现干涉。钳身主体采用优质碳素结构钢冲压成型，整体经过淬火加中温回火处理，钳头工作部分的硬度控制在HRC45-50之间，既有足够的强度承受拆装时的张紧力，不会因为长期受力出现钳头变形，又有合适的韧性，避免尖端受冲击时崩裂。

　　在实际作业场景中，这款双向卡簧钳能覆盖绝大多数通用机械装配里的卡簧拆装需求：比如减速机输出轴的轴用卡簧拆装、齿轮箱内轴承孔的孔用卡簧更换、气动元件内部的卡环拆卸、自行车花鼓部件的卡簧调整、家电产品内部结构件的卡簧装配等场景，都不需要更换工具就能完成作业。相比传统的单功能卡簧钳，这种双向结构的设计减少了工具携带的数量，也避免了作业过程中频繁换工具的时间损耗，钳头的翻转定位结构做了卡位设计，切换到内卡或者外卡模式时都有明确的卡位反馈，不会在施力过程中出现钳头翻转的情况，保证作业的安全性。钳体的表面做了发黑防锈处理，在车间相对潮湿的环境下存放也不容易出现锈蚀，延长了工具的使用寿命，钳臂和手柄的结合处做了压合加固，长期使用也不会出现手柄松脱移位的问题。从三维建模的角度来看，整个模型的铰接配合关系完全按照实际产品的装配公差搭建，钳臂的转动行程、钳头的角度、手柄的弧度都还原了实物的人机工程学设计，各个部件的配合间隙也符合五金工具的实际生产公差要求，可以作为手动工具类产品结构设计的参考案例，也能用于装配工序模拟、工具库模型搭建等场景。
