压力容器用PV碟形封头结构设计

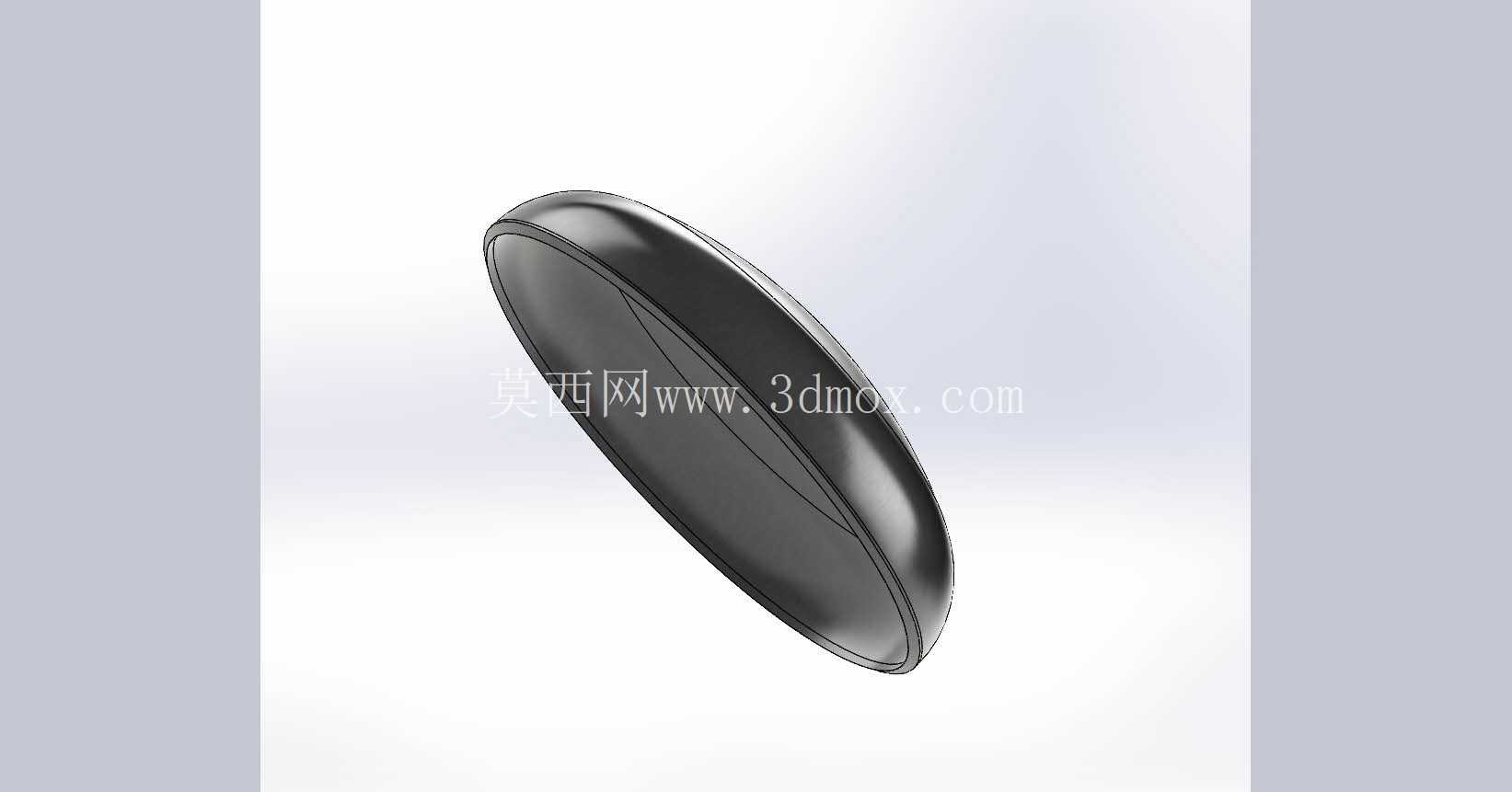

在承压类设备的壳体设计环节，封头作为筒体端部的核心承压封闭部件，其结构合理性直接决定整套设备的运行安全与服役寿命，碟形封头凭借加工成型难度低、应力分布可控的特点，在中低压压力容器场景中有着极为广泛的应用。这类封头的结构由三部分连续曲面组成，分别是中心区域的球面部分、连接球面与直边段的过渡折边区，以及端部的圆柱形直边段，和纯半球形封头相比，碟形封头的球面曲率半径更大，成型时所需的冲压压力更低，对于厚度较大的板材加工友好度更高，不需要大吨位的冲压设备就能完成成型作业，在中小容积的储罐、换热设备端部、反应容器封端场景中，适配性远高于其他封头形式。

从实际应用场景来看，这类PV碟形封头常被用在工作压力不超过10MPa的常压、中低压储液、储气设备上，比如工业供水的承压储罐、化工行业的中小型物料存储罐、暖通系统的分集水器端部、小型换热机组的壳体端盖，部分低压反应釜的上封端也会采用这类结构。在设备运行过程中，封头需要承受内部介质的静压力、温度波动带来的热应力，以及设备安装、运输过程中产生的附加载荷，因此在结构设计时，首先要明确的是安装边界的匹配性：封头的直边段外径需要和对接筒体的外径保持严格一致，直边段的长度设计需要避开筒体与封头连接位置的焊接热影响区与应力集中区的重叠，通常直边段长度会根据封头的公称直径、板材厚度做对应调整，避免焊接残余应力和曲面过渡区的边缘应力叠加，造成局部应力超标。

设计这类封头的三维结构时，核心的控制点在于过渡折边段的曲率选取，很多新手设计时容易忽略折边区的应力突变问题——球面部分的薄膜应力和直边段的周向应力会在折边位置产生不连续应力，如果折边的曲率半径取值过小，会导致该位置的局部应力峰值超过板材的许用应力，在长期承压运行尤其是压力波动频繁的工况下，很容易出现疲劳裂纹。按照工程设计的常规取值逻辑，折边区的内曲率半径通常不小于封头公称直径的十分之一，且不小于板材厚度的三倍，球面部分的内曲率半径一般控制在公称直径的0.9到1.5倍区间内，这样的参数搭配既能保证封头的承压能力，又能降低成型过程中的板材减薄率。

从外形尺寸的适配逻辑来说，封头的总深度（从直边段端面到球面顶部的垂直距离）会直接影响设备的内部有效容积，在相同公称直径下，碟形封头的总深度比椭圆形封头更小，对于安装空间高度受限的场景，比如车间内架空安装的承压水罐、集成式换热机组的内置罐体，采用碟形封头可以有效压缩设备的整体高度，降低安装空间的要求。同时，直边段的设计除了考虑应力避让之外，还要兼顾焊接作业的操作空间，直边段的圆柱面需要和筒体保持同轴度公差，组对时的错边量需要控制在板材厚度的十分之一以内，避免焊接后出现角变形，导致局部附加弯曲应力。

在建模过程中，需要特别注意曲面之间的连续相切关系，球面、过渡折边、直边段三个部分的连接位置必须是G2连续的曲面，不能出现硬折边，否则在后续的有限元应力分析时，会在折角位置出现不符合实际的应力集中奇点，导致仿真结果失真。另外，成型过程中的板材减薄量也需要在建模时提前预留，通常在球面顶部的冲压减薄量最大，设计时需要根据板材的延伸率、冲压工艺参数，对顶部区域的厚度做适当补偿，避免成型后该位置的实际厚度低于强度计算要求的最小壁厚。

从实际选型的角度来看，碟形封头的适用场景有明确的边界，对于压力波动频繁、存在疲劳载荷的工况，需要对折边区做局部的应力验算，必要时可以适当增加折边区的板材厚度，或者在封头外部加装加强圈，降低局部应力水平。而对于大直径、高压力的压力容器，通常会优先选择半球形或者椭圆形封头，但在中低压、中小直径的设备上，碟形封头的加工成本优势、安装适配优势十分突出，只要严格控制曲面参数、焊接组对精度，完全可以满足长期稳定运行的要求。很多现场安装出现的封头泄漏、变形问题，大多不是因为封头的结构形式本身存在缺陷，而是组对时错边量超标、焊接时未做消应力处理、曲面成型曲率不符合设计要求导致的，因此在三维建模阶段就把各个尺寸边界、曲面连续关系、公差配合要求定义清楚，能够为后续的加工、组对、安装环节提供准确的依据，减少现场施工的返工率。
