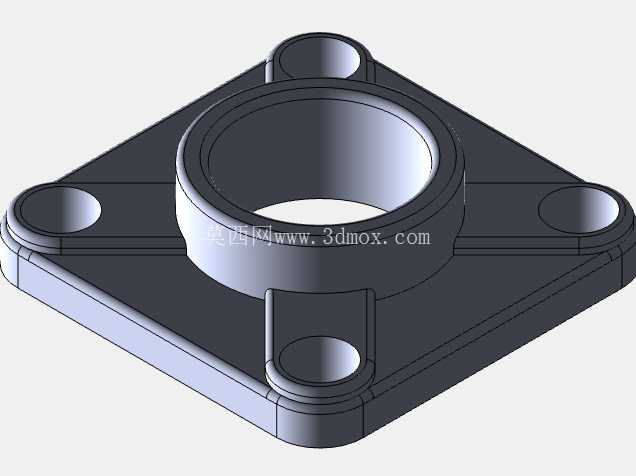

这类方形法兰式支撑结构在工业设备的传动系统中应用十分广泛,从常规的输送线辊筒支撑、小型电机输出轴定位,到自动化设备的转轴限位、工装夹具的导向轴固定场景都能见到它的身影,核心作用是为回转类零件提供稳定的径向支撑,同时通过法兰面实现与安装基面的刚性连接,避免轴系运转过程中出现偏摆、窜动问题。从结构设计来看,主体采用方形法兰底座搭配中心凸起轴套的构型,方形底座相比圆形法兰在安装时不需要额外做周向防转设计,四个角位的通孔直接穿装螺栓即可完成固定,安装对位效率更高,尤其适合在型材机架、设备安装板面这类平面基座上装配,四个安装孔的位置度公差在建模时控制在0.05mm以内,能保证装配后中心轴孔与配合轴的同轴度符合使用要求。
中心的凸起轴套部分是核心的功能区域,内孔为光滑圆柱面,可直接与直线轴承、滚动轴承外圈配合,轴套的轴向高度根据常用轴承的宽度设计,既能够完全包裹轴承外圈提供足够的支撑面,又不会过度增加整体结构的高度占用,轴套根部做了圆角过渡处理,避免直角位置在承受径向载荷时出现应力集中,提升长期交变载荷下的结构强度。底座与轴套衔接的位置设置了环形的凹槽结构,这个细节设计一方面是为了在装配时容纳安装基面的平面度误差,避免底座与安装面之间出现虚接,另一方面也可以在凹槽内放置密封垫圈,阻挡加工碎屑、切削液、粉尘等杂质进入轴孔内部,延长内部配合轴承的使用寿命。
四个角的安装孔做了沉台设计,螺栓装配后头部不会突出法兰表面,既可以降低整体安装后的空间占用,也能避免突出的螺栓头与周边运动部件发生干涉。在实际选型适配时,需要重点关注几个安装边界尺寸:首先是法兰底座的外形边长,这个尺寸决定了安装时需要在基座上预留的最小平面空间,同时四个安装孔的中心距要与基座上的预制螺孔位置匹配,避免出现无法对位的问题;其次是中心轴孔的内径尺寸,这个尺寸直接决定了可适配的轴承外径、导向轴直径,是选型时的核心匹配参数;另外轴套的总高度、底座的厚度也需要核算,要保证装配后轴的伸出长度符合传动布局要求,不会出现轴端与其他部件碰撞的情况。建模过程中对所有配合面都做了公差预留,轴孔内径按照基孔制公差带设计,安装孔的孔径比适配螺栓直径大0.2mm,给现场安装微调留出足够余量,所有棱边都做了0.2mm的倒角处理,既可以去除加工毛刺,也能避免装配时划伤操作人员。这类结构在实际使用中通常采用铸铁或者铝合金加工,铸铁材质的减震性更好,适合重载、有一定振动的传动场景,铝合金材质重量更轻,适合对设备自重有要求的自动化设备、移动类机械结构,部分小载荷场景也可以采用工程塑料注塑成型,降低批量生产成本。
在装配流程上,通常先将轴承压入中心轴孔内,压装时要保证压力均匀作用在轴承外圈,避免轴承出现倾斜损伤,之后将法兰底座对齐基座上的安装孔,穿入螺栓后按照对角顺序逐步拧紧,保证法兰面与安装基面完全贴合,最后将轴穿入轴承内孔,检查轴的回转灵活性,确认无卡滞、偏摆问题即可完成装配。日常维护中只需要定期通过轴套上预留的注油孔补充润滑脂,检查安装螺栓是否出现松动,就能保证结构长期稳定运行,相比一体式的铸造轴承座,这类结构的加工难度更低,安装适配性更强,在中小载荷的传动支撑场景中替换性很高,不需要定制特殊的安装基座,直接在通用安装板上打孔即可完成装配,能够大幅缩短设备的设计、加工周期。
