工业侧出接线型压力变送器结构设计

　　在液压站管路压力监测、气动系统压力闭环控制、水处理管网压力采集、化工过程管线压力检测这类场景里，压力变送器是现场信号采集的核心终端部件，本次呈现的这款侧出接线结构的压力变送器，在结构设计上充分考虑了现场安装的空间限制与接线防护需求。从实际使用场景来看，这类变送器常被安装在空间局促的阀组旁、设备侧壁的测压点上，传统直出接线的变送器在狭窄空间里容易出现线缆弯折半径不足、接线盒盖无法完全开启的问题，侧出式的电气接口设计，能让线缆沿设备侧壁平行排布，既减少了整体安装的外伸尺寸，也能避免线缆长期受外力拉扯导致的密封失效问题。

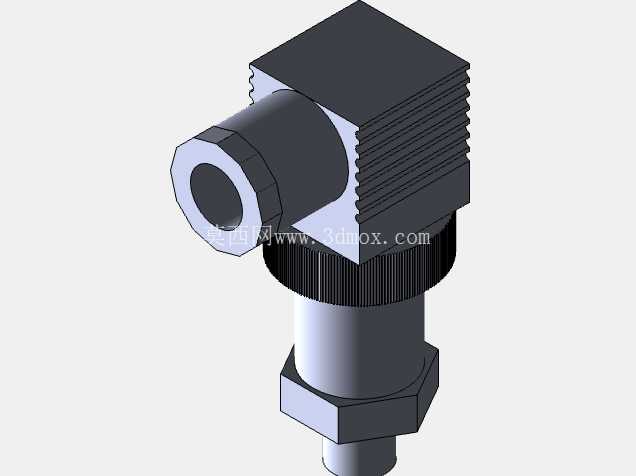

　　产品的功能核心是将管路内的流体压力信号转换为标准工业电信号，为控制系统提供实时压力反馈，结构上分为压力检测芯体腔体、电路处理仓、电气接线腔三个主要部分，下部的外螺纹测压接头带六角锁紧结构，安装时可以用标准开口扳手直接卡紧六角面施加扭矩，避免拧动过程中上部壳体跟着转动损伤内部引线，接头端面预留了密封垫安装槽，可适配金属密封垫或O型圈密封，满足不同压力等级、不同流体介质的密封要求。中部的滚花调节段是现场调试时的操作部位，无需额外工具即可手动旋动完成零点微调，滚花纹理的设计能增加手部摩擦力，在戴劳保手套操作时也不会打滑。

　　上部的电路仓外侧设计了多道环形散热鳍片，当被测介质温度较高时，鳍片可以增加与空气的接触面积，降低传导到电路仓的温度，避免内部电子元器件长期处于高温环境下出现精度漂移、寿命缩短的问题。电气接口采用标准内螺纹走线孔，可配套格兰头实现IP65以上的防护等级，防止现场的粉尘、水汽进入接线腔造成短路故障。从安装边界来看，这款变送器的测压接头轴线与电气接口轴线呈90度垂直布局，安装时需要预留的操作空间比直出式产品减少近三分之一，尤其适合排布密集的测压点使用，比如注塑机液压阀组、机床润滑系统管路这类测点间距小、周边有其他阀件遮挡的场景，安装后不会和相邻部件产生干涉。建模过程中需要重点关注几个配合公差：测压接头与芯体安装座的同轴度要控制在0.02mm以内，否则会导致芯体受力不均影响测量精度；散热鳍片与电路仓外壳的过渡圆角要做R0.5以上的处理，避免压铸生产时出现应力开裂；接线腔的内螺纹要预留足够的啮合长度，保证格兰头锁紧后不会出现松动。另外，下部六角螺母的对边尺寸要符合标准紧固件的尺寸规范，方便现场使用常规扳手操作，不需要定制特殊工具。

　　在实际选型匹配时，还要注意测压接头的螺纹规格要和现场测压点的预留接口一致，电气接口的尺寸要匹配所选线缆的外径，保证密封效果，这款结构的变送器因为侧出接线的设计，在设备出厂预装时也能减少线缆的弯折损耗，后期维护更换时不需要拆除周边的其他管线即可完成拆装，大幅降低现场维护的工作量。从结构强度角度，上部的方形电路仓外壳壁厚设计为2.5mm，采用铝合金压铸成型，既保证足够的抗冲击强度，也能控制整体重量，不会因为设备运行时的振动导致接头松动；中部滚花段和下部接头采用不锈钢材质，和被测介质接触的部位做钝化处理，可适配大多数中性流体介质的使用需求，避免长期接触介质出现腐蚀泄漏的问题。
