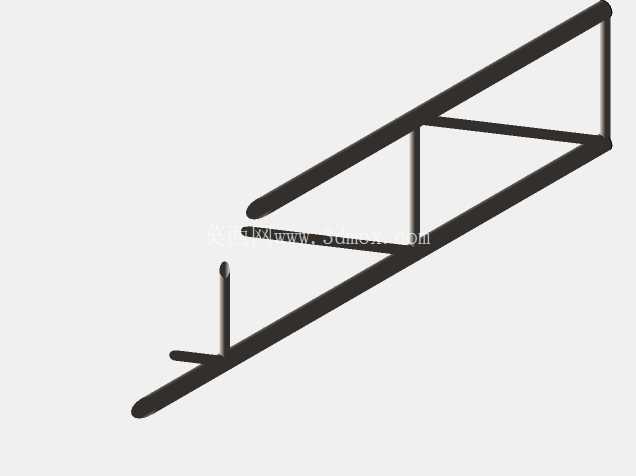

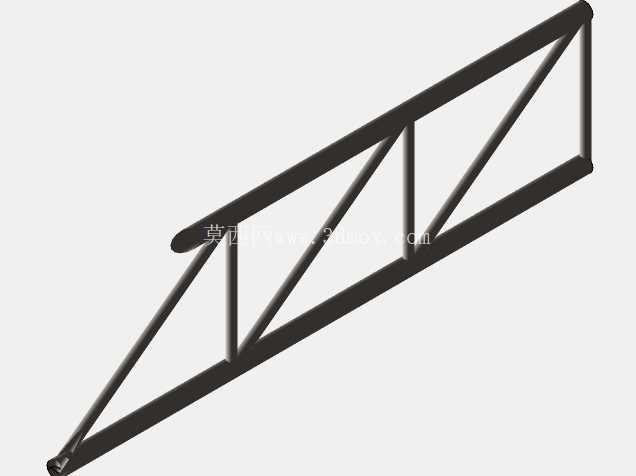

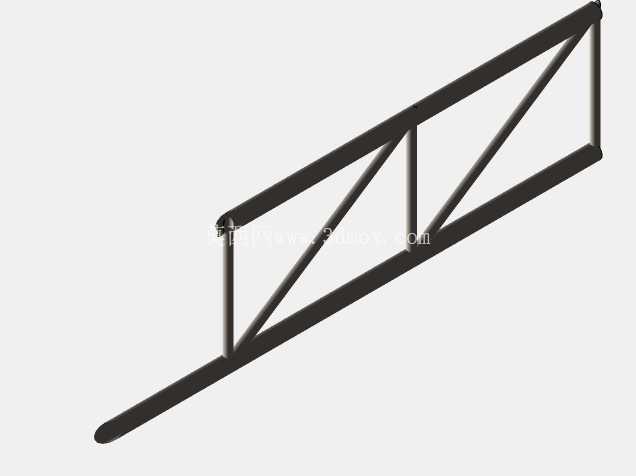

做通讯配套结构设计快十二年,经手的杆状通讯配件少说也有七八十款,这次做的这款细长杆状通讯部件,最初是给户外分布式信号补点场景做的配套结构。先从安装边界说,这款杆件的外径控制在8mm,整体有效长度做到420mm,杆身从头到尾做了等径设计,没有做变径处理,主要是考虑到现场安装时,很多点位是穿入现有通讯机柜的预留走线孔,或者固定在楼宇外墙的PVC穿线管内,等径结构能减少穿管时的卡滞,不需要现场额外做扩孔处理。杆身顶端做了一个直径10mm、厚度3mm的限位凸台,凸台边缘做了R0.5的圆角,这个结构不是随便加的,之前做过一款同类型杆件,没有限位凸台,现场安装时工人用力过猛直接把杆身捅进了设备内部,后期维护拆了半台设备才取出来,这次加的凸台刚好能卡在安装孔位的外侧,既控制了插入深度,也能给顶端的信号接触件提供安装基准面。

从功能特性来看,这款杆件内部是中空结构,中空孔径控制在4.2mm,刚好能穿过3根0.75平方的信号馈线,内壁做了0.2mm的拔模斜度,注塑或者挤出成型的时候不会出现内壁粘模的问题,也能减少穿线时馈线外皮和内壁的摩擦阻力,之前有款产品内壁没做拔模,穿线的时候经常刮破馈线屏蔽层,导致信号衰减超标,这次在建模阶段就把拔模斜度做进去,后期试模一次就过了穿线测试。杆身的外表面做了细磨砂纹理,粗糙度控制在Ra1.6,不是为了好看,主要是户外使用的时候,光滑表面容易积灰留水渍,长期日晒雨淋会形成流痕,磨砂面既能减少污渍附着,也能提升和固定卡扣之间的摩擦力,防止杆件在长期风载作用下出现轴向窜动。

设计思路上,一开始也考虑过分段式结构,把杆身分成三段做螺纹连接,方便包装运输,但后来做力学仿真的时候发现,分段连接的位置在长期侧向风载作用下,螺纹连接处容易出现应力集中,尤其是沿海地区台风天,侧向风力能达到6级以上,分段结构的连接点很容易出现断裂,后来还是改成了一体式挤出成型的结构,材质选用改性ABS加20%玻纤填充,抗弯折强度能达到75MPa,在420mm长度的中点位置施加15N的侧向力,形变量控制在2mm以内,不会影响内部馈线的信号传输。杆身底部做了15mm长度的安装导向段,导向段的外径比杆身小0.1mm,端部做了15度的导向倒角,现场安装的时候不用刻意对准孔位,顺着导向段就能滑进安装孔,能节省不少现场安装的时间,之前做过没有导向段的杆件,工人在高空作业的时候对准孔位要花两三分钟,加了导向段之后十几秒就能插到位。

实际应用场景里,这款杆件除了户外信号补点,还能用在地下停车场的信号覆盖、隧道内的分布式天线安装,甚至是工业厂区内的设备信号传输配套,因为杆身的绝缘性能做了强化,表面电阻大于10^12Ω,不会和周边的金属构件形成导电回路,也不会干扰周边其他通讯设备的信号。建模的时候特意把安装配合的公差带做了严格控制,杆身外径的公差控制在±0.05mm,和标准的8mm固定卡扣、防水胶圈的配合间隙控制在0.1mm以内,既不会因为间隙太大出现晃动,也不会因为间隙太小导致装配困难。之前有客户反馈过类似产品冬天低温环境下会出现尺寸收缩,导致卡扣卡不紧,这次选材料的时候特意选了线膨胀系数只有2.3*10^-5/℃的改性材料,在-30℃到60℃的工作温度范围内,尺寸变化量不超过0.1mm,完全能满足全国大部分地区的户外使用要求。

结构细节上,顶端的限位凸台侧面做了一个1mm宽的定位卡槽,安装的时候卡槽对准设备上的定位筋,就能保证内部馈线的接线端子和设备接口完全对位,不会出现插针歪扭的问题,之前有产品没做定位结构,工人安装的时候经常转着圈插,把接口里的插针顶弯,后期维修率特别高,加了这个卡槽之后,只有对位准确才能插到底,从结构上避免了误操作。杆身的外表面没有做多余的凹槽或者凸起,就是为了减少风阻,也避免积水积冰,北方冬天下雪的时候,光滑的杆身不容易积雪挂冰,不会因为额外的负载导致杆身弯折。整个建模过程里,所有的圆角、倒角都做了统一的参数化设置,后期如果要调整杆身长度、直径,只需要修改几个核心参数就能快速生成新的模型,不用重新画草图,能给后续的衍生型号设计节省不少时间。
