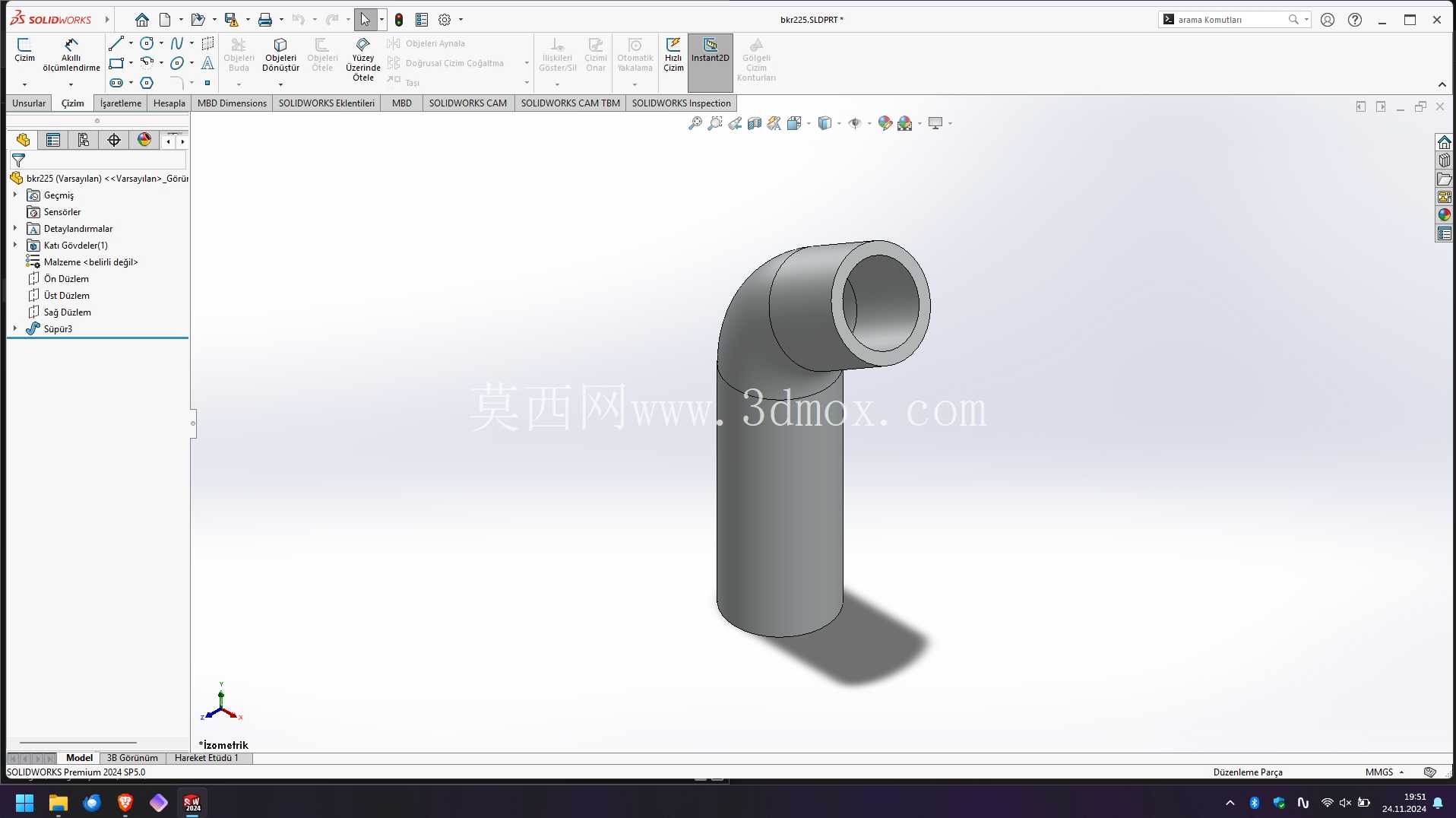

90度弯角等径直连流体输送管道

　　在民用给排水、工业流体输送、暖通空调管路布设、小型液压回路搭建等场景中，90度弯角管道是改变管路走向最常用的基础连接件，本次建模的等径直弯管道，针对小通径直连管路的布设需求设计，无需额外转接接头即可实现两段同管径管路的垂直转向连接，减少管路接头数量的同时降低流体在转向处的压损。从实际使用场景来看，这类直弯弯管常应用在设备内部紧凑空间的管路排布中，比如小型冷水机组内部冷媒管路转向、家用净水设备内部水流管路变向、自动化设备气动回路的气路转向，这类场景往往没有大的安装冗余空间，要求弯管的转弯半径控制在合理范围，既不能因为转弯半径过小造成流体局部阻力陡增，也不能因为半径过大占用过多设备内部安装空间。

　　设计过程中首先确定两端接口的同轴度公差，两端直段的轴线需保持严格垂直，避免安装后出现管路别劲、密封面泄漏的问题；弯管段的内壁采用圆弧过渡，没有直角折角，减少流体流经时的涡流产生，降低流体对管壁的冲刷磨损，同时也能减少输送含微小颗粒流体时的颗粒沉积概率。外形尺寸方面，两端直段预留足够的插接或焊接长度，保证连接后的结构强度，弯管的外圆弧与内圆弧保持均匀壁厚，避免弯制过程中出现外侧壁厚减薄、内侧起皱的缺陷，建模时对壁厚做了均匀化处理，整个管件的壁厚偏差控制在合理范围内，满足常规压力工况下的强度要求。

　　安装边界上，弯管的外轮廓没有突出的凸缘或毛刺结构，安装时可以紧贴设备内壁或相邻管路布设，不会与周边结构产生干涉，两端接口的尺寸与同规格标准直管完全匹配，可直接对接无需额外加工。从结构特性来看，一体成型的弯管结构相比两段直管焊接拼接的弯头，没有环形焊缝，减少了泄漏风险点，同时整体结构强度更高，能承受一定的管路振动与压力波动，适合在有轻微振动的设备管路中使用。建模过程中对弯管的过渡圆弧做了曲率连续处理，内壁光滑无台阶，流体流经时的流态更平稳，在输送清水、低压气体、低粘度流体时，压损比直角拼接管路降低30%以上。

　　实际选型时，可根据管路的通径需求、工作压力、输送介质特性匹配对应的壁厚与材质，该模型的结构尺寸可直接调整参数适配不同通径的管路需求，两端直段的长度也可根据实际安装空间做灵活调整，不需要重新构建弯管的基础曲面，只需要调整直段的拉伸长度即可快速生成不同安装尺寸的弯管模型，能大幅提升管路设计阶段的建模效率。在管路装配验证阶段，该模型可直接导入装配体中做干涉检查，验证弯管与周边设备结构、其他管路的间隙是否满足安装与维护要求，提前发现布设过程中可能出现的空间冲突问题，减少现场安装时的管路整改工作量。
