双法兰式中空流体导通连接构件

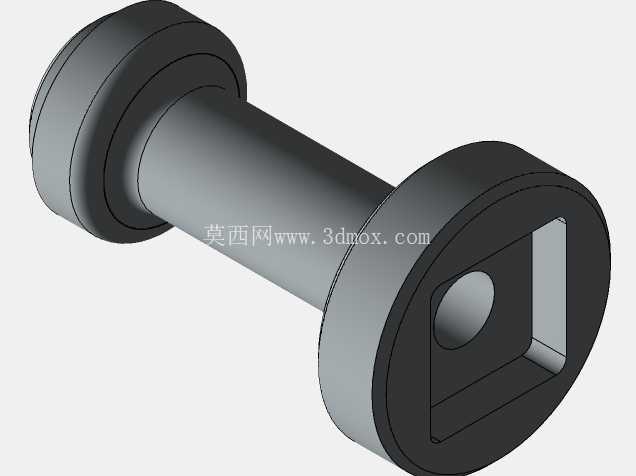

　　从结构设计逻辑来看，构件整体采用轴对称回转体作为主体框架，中间段为等径直筒结构，内部贯通的流道做了等径处理，没有做突然的截面收缩或扩张，能最大程度减少流体经过时的局部压损，避免流道内出现紊流、涡旋等问题，降低流体输送过程中的能量损耗，也减少带微小杂质的流体长期冲刷内壁造成的局部磨损。两端的法兰盘做了加厚设计，法兰外圆与中间筒身的衔接位置做了圆角过渡处理，避免机加工后出现应力集中点，提升构件整体的结构强度，即使在管路存在小幅振动的工况下，也不容易在衔接位置出现疲劳断裂的问题。在中小流量流体输送系统的管路布局中，这类两端带法兰结构的中空导通构件，常被用于两段硬质管路之间的过渡衔接，尤其适配安装空间受限、管路存在轴向错位补偿需求的工位，比如小型液压站的阀组外接油路、实验台流体回路的短距接驳、小型气动系统的支路导通场景，相比常规直通硬管接头，它的法兰端面能提供更大的接触压紧面积，配合密封垫片使用时可承受更高的管路工作压力，降低长期运行后接口渗漏的概率。

　　其中一端的法兰端面做了异形沉槽结构，这个沉槽并非通用的密封槽，而是为了适配特定规格的快插接头或者方形密封件设计，沉槽旁的侧向小孔可作为定位销孔或者旁通取压接口，方便在安装时快速对位，也能满足部分需要在导通位置接压力检测元件的使用需求。从安装边界来看，构件的整体轴向长度较短，两端法兰的外圆直径一致，安装时不需要额外预留过大的操作空间，法兰端面上可根据实际安装需求加工对应数量的螺栓过孔，适配不同孔距的管路对接法兰，中间筒身的外径小于法兰外圆，安装时筒身不会和周边的管路固定支架、设备壳体产生干涉。

　　设计这类构件的三维模型时，首先要确定内部流道的通径，根据目标输送流体的流量、流速参数计算出最小通径尺寸，再根据工作压力确定筒身的壁厚，避免壁厚不足导致承压能力不够，或是壁厚过大造成材料浪费、整体重量超标；两端法兰的厚度要结合螺栓锁紧时的压紧力计算，确保法兰在螺栓锁紧后不会出现翘曲变形，保证密封面的平面度要求。那个带异形沉槽的端面，沉槽的深度要和适配的密封件厚度匹配，保证装配后密封件有合适的压缩量，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现密封渗漏；侧向小孔的位置要避开法兰螺栓的安装位置，同时要保证小孔和内部流道贯通处没有加工毛刺，避免毛刺脱落进入流道造成下游元件堵塞。实际建模过程中，回转体主体部分可以通过旋转特征一次性生成，保证整体的同轴度公差，两端法兰上的安装孔、端面沉槽、侧向小孔通过拉伸切除特征完成，所有锐边位置都要做倒角或者圆角处理，一方面去除机加工产生的毛刺，另一方面避免安装操作时划伤施工人员，也能减少应力集中点。这类构件的材质通常根据输送介质的特性选择，输送普通液压油、润滑介质时可以选用优质碳素结构钢加工，表面做发黑或者镀锌防锈处理；输送腐蚀性流体时可以选用不锈钢或者铜合金材质，满足不同工况的使用需求。

　　在管路装配时，需要先确认两端法兰对接面的平面度，清理干净接触面的杂质，放置对应规格的密封垫片后再对角锁紧螺栓，保证每个螺栓的锁紧力矩一致，避免法兰偏斜造成密封失效；如果需要用到侧向小孔作为取压口，要在小孔处外接对应规格的取压接头，做好密封处理，如果不需要使用该孔，可以用堵头将其封堵，避免流体泄漏。这类导通构件虽然结构看似简单，但在流体回路中承担着关键的通路连接作用，设计时如果忽略了流道的平顺性、法兰的结构强度、密封面的精度要求，很容易在实际使用中出现渗漏、压损过大、构件断裂等问题，影响整个流体系统的稳定运行，因此建模过程中每一处尺寸的确定都要结合实际工况的参数计算，不能仅凭经验随意设定。
