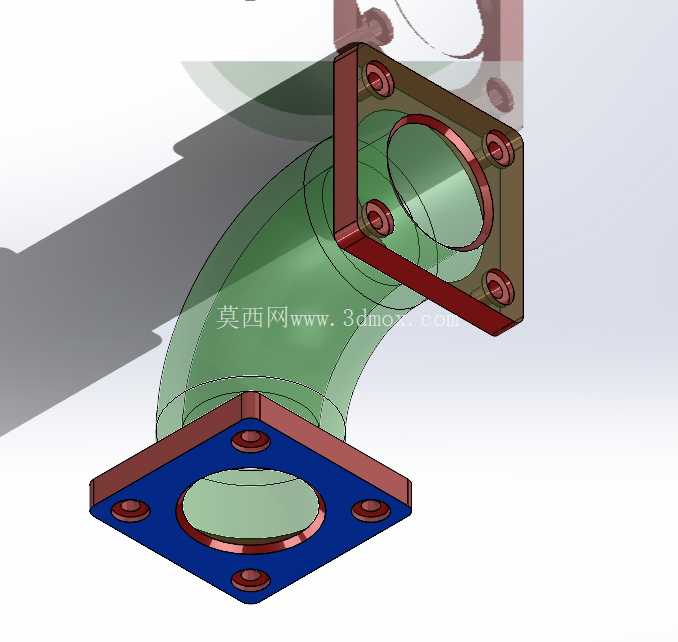

带方形法兰连接的90度弯管结构

　　在工业流体输送、气动回路搭建、小型设备通风走线的场景里，管路转向是无法避开的结构需求，这款90度弯管结构，就是针对两端需要方形法兰对接的管路场景设计的转向连接件。不同于常见的螺纹对接、快插对接弯头，这款结构两端采用方形法兰安装面，适配那些安装面为方形法兰座的设备接口，不需要额外做转接接头，能直接通过法兰上的四个安装孔完成锁紧固定，减少管路转接点的泄漏风险。从实际使用场景来看，这类弯管常出现在小型液压站的油路转向、工业除尘设备的风道转角、实验台的气路连接位置，尤其是在安装空间局促，无法通过多段直管加接头拼出90度转向的位置，一体成型的弯管结构能大幅压缩管路占用的空间，同时避免多段拼接带来的流道阻力陡增问题。

　　设计这款结构的时候，首先要考虑的是流道的顺滑性，弯管的转弯段采用等曲率圆弧过渡，没有直角折角，流体或者气体经过的时候不会产生明显的紊流，也不会在转角位置形成长期的介质沉积，对于输送带有微小颗粒的气流、或者粘度偏高的液压油来说，这种顺滑流道能降低管路堵塞的概率，也能减少介质流动带来的管路振动。两端的方形法兰和弯管主体做了一体化的衔接设计，法兰和管体连接位置做了圆角过渡，避免应力集中，在管路存在轻微振动的工况下，不会出现法兰和管体连接位置开裂的问题。法兰上的安装孔位置做了沉台设计，锁紧螺栓安装之后，螺栓头不会突出法兰表面，能让法兰面和对接面完全贴合，配合密封垫片使用的时候，密封压力分布更均匀，不会出现局部密封失效的情况。

　　从安装边界来看，两端的法兰面呈90度垂直分布，两个法兰的中心轴线刚好垂直相交，安装的时候只需要保证对接端的法兰孔位对齐，就能保证管路的转向角度精准，不会出现管路别劲的问题。弯管的主体壁厚保持均匀一致，不管是采用金属材质机加工、还是采用塑料材质注塑成型，均匀的壁厚都能避免加工过程中出现变形，保证管体内壁的圆度，让介质流动更顺畅。法兰的厚度经过合理设计，在螺栓锁紧的时候，法兰不会出现翘曲变形，能持续给密封垫片提供足够的压紧力，长期使用也不会出现渗漏问题。在实际选型的时候，需要注意对接端的法兰安装孔距要和这款结构的孔位匹配，同时弯管的中心高尺寸要适配安装空间，避免安装之后和周边的设备部件产生干涉。

　　不同于焊接式的90度弯头，这种法兰连接的结构不需要现场做焊接作业，安装和后期拆卸维护都更方便，只需要松开法兰螺栓就能完成管路的拆卸，不需要破坏周边的管路结构，对于需要经常拆装维护的设备管路来说，这种结构的维护成本更低。另外，弯管的内壁做了顺滑处理，没有明显的加工台阶，介质流动的时候不会产生额外的噪音，对于对噪音控制有要求的实验室设备、办公区域配套设备来说，这种结构能有效降低管路运行的风噪或者液流噪音。在结构强度方面，法兰和管体的连接位置做了加强过渡，能承受一定的管路内压，常规的低压气动回路、常温液体输送场景下，完全可以满足使用强度要求，不会出现管体爆裂或者法兰断裂的问题。
