2170设备配套进气密封垫片结构

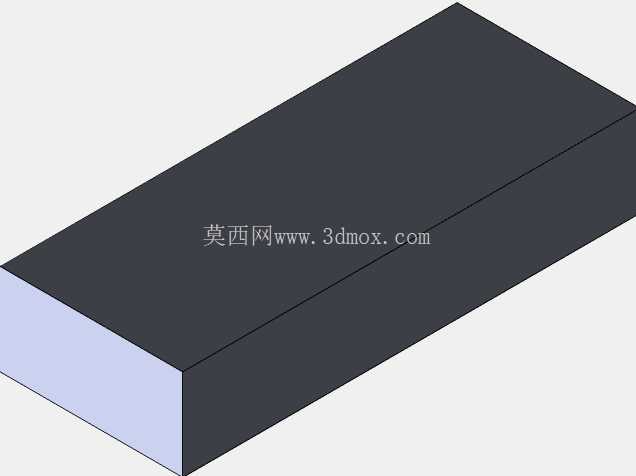

　　在通讯类手持终端设备的结构设计中，进气密封垫片是保障设备内部气路密闭性、维持相关功能模块稳定运行的关键小尺寸零部件，这类垫片往往需要匹配设备内部狭窄的安装空间，同时兼顾密封可靠性与装配便捷性，很多时候容易被结构设计人员忽略，但实际量产阶段的密封失效问题，有近三成来自这类小型密封件的设计偏差。这款适配2170系列设备的进气垫片，在设计阶段首先围绕设备内部的气路接口边界做了尺寸锚定，整体采用薄型长方体基础构型，厚度方向控制在极小的公差范围内，避免占用过多的设备内部堆叠空间，毕竟手持通讯类设备的内部空间寸土寸金，每一个零部件的厚度冗余都会挤压电池、主板等核心部件的布局空间。

　　从实际应用场景来看，这类进气垫片主要安装在设备的进气通路与功能腔体的衔接位置，作用是阻断气路衔接处的缝隙，避免外部灰尘、水汽顺着装配缝隙进入设备内部的精密传感区域，同时保证进气通路的气压稳定性，不会因为缝隙漏气导致相关功能模块的气压检测数值出现偏差，影响设备的正常功能触发。设计过程中没有采用复杂的异形凸台结构，而是选择了平直的矩形接触面，这是因为对应安装位置的两个配合面都是机加工成型的平整平面，平直的垫片接触面可以保证整个密封面的压力分布均匀，不会出现局部压力过大导致垫片蠕变、或者局部压力不足导致密封失效的问题，同时平直的结构也更适合批量模切加工，能够有效控制零部件的加工成本，降低量产阶段的不良率。

　　在安装边界的考量上，垫片的长宽尺寸严格匹配安装位的定位槽尺寸，边缘预留了0.05mm的装配间隙，既可以保证垫片能够顺利嵌入定位槽，不会因为尺寸过盈导致装配时垫片褶皱变形，也不会因为间隙过大导致垫片在装配后出现移位，偏离密封工作面。垫片的两个接触面都做了微观的平整度处理，不需要额外涂覆密封胶就可以实现可靠密封，减少了装配工序的操作步骤，也避免了密封胶溢出污染周边精密电子元件的风险。从功能特性来看，这款垫片除了基础的静态密封作用之外，还能够耐受设备工作过程中产生的局部温度变化，不会因为设备长时间工作产生的温升出现材质软化、收缩的问题，能够在设备的全生命周期内维持稳定的密封性能，不需要后期拆机更换，降低了设备的售后维护成本。

　　在建模过程中，首先根据安装位的三维点云数据提取了密封面的轮廓边界，然后以密封面的中心为基准做了对称式的结构布局，保证垫片安装后不会出现偏载，同时对垫片的边缘做了微小的倒角处理，避免装配过程中锋利的边缘刮伤周边的柔性线路板或者其他薄壁结构件。很多初入行的结构工程师在设计这类小型密封垫片的时候，往往会过度追求复杂的密封结构，比如增加多道密封筋、设计异形定位结构，但实际上在手持通讯设备这类小尺寸安装场景下，越简单的平直结构可靠性越高，因为复杂的结构会带来更多的尺寸公差累积，反而容易在装配过程中出现密封面贴合不紧密的问题，这款垫片的设计就回归了密封件的核心功能需求，在有限的安装空间内最大化密封接触面积，同时兼顾加工与装配的工艺性，能够很好地适配2170系列设备的内部结构布局，解决进气通路的密封可靠性问题。
