嵌入式C型双层电缆桥架支撑托架

在弱电井、设备夹层、工业厂房墙面布线以及通讯机柜侧边走线的施工场景里，经常会遇到两根平行桥架需要同侧固定、墙面可打孔区域又非常有限的情况。常规单层托臂每一层桥架都要单独打一组膨胀螺栓，不仅竖向占用墙面长度大，上下两层托臂的孔位还容易和墙体内部的钢筋、预埋管线发生干涉，后期桥架对齐找正也要反复调整。这套C型双层支撑托架就是针对这类痛点做的结构方案，把上下两层承载臂整合在同一根竖向主龙骨上，所有墙面锚固点集中在龙骨两端的安装翼板，一次定位就能完成两层走线支架的固定。

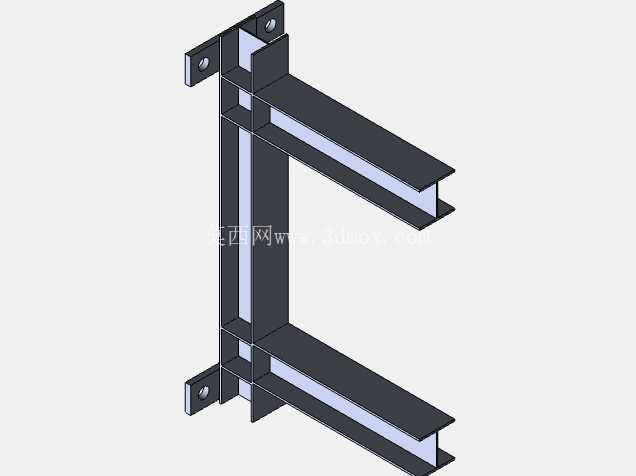

从结构组成来看，托架主体分为竖向主支撑、上下两根横向托臂、墙面贴装翼板三个部分。竖向主支撑采用槽钢类型材截面，截面的腹板和翼缘形成稳定的抗弯受力体系，承担两根托臂传递下来的竖向载荷以及桥架偏载带来的扭矩。上下横向托臂同样选用和主支撑同规格的槽钢型材，托臂的开口方向朝向外侧，桥架敷设时可以直接把桥架底边落在托臂的上翼缘表面，配合桥架自带的连接孔或者通用管束、压码就能完成锁紧，不需要在托臂上额外焊接大量非标支座。托臂和竖向龙骨的交接位置做了贴合面切边处理，型材端面完全贴紧主支撑的腹板表面，交接缝采用满焊或者角焊缝连接，焊缝沿着型材接触的边缘连续布置，避免局部点焊带来的应力集中，在桥架满载线缆、人员踩踏检修或者桥架受到侧向拉扯的时候，交接位置不会出现开焊变形。

墙面贴装部分在竖向龙骨的上下两端各伸出一块带孔安装翼板，翼板和龙骨背面保持齐平，安装时翼板整个平面完全贴靠在墙面或者预埋钢板表面，每个翼板上预留一个锚固通孔，孔位适配常规膨胀螺栓或者化学锚栓。两个锚固点上下拉开距离，形成足够的抗倾覆力臂，当上层托臂放置较重的动力电缆、下层托臂走弱电线缆时，整个支架受到的偏心弯矩可以通过上下两个锚点的拉压受力平衡传递到墙体，不会出现单块固定板受力导致的支架晃动。翼板的孔位做了轻微的沉台或者倒角处理，螺栓锁紧之后螺母表面不会突出翼板过多，避免桥架侧边和螺栓头发生刮蹭。

设计思路上优先考虑了现场安装的容错性。竖向龙骨的长度按照20英寸规格桥架的双层安装间距做匹配，上下托臂的中心距预留了桥架盖板开启、线缆绑扎操作的空间，两层桥架之间不会出现间隙过小导致手无法伸进去布线的问题。托臂的伸出长度覆盖标准桥架的底边宽度，桥架搭上去之后托臂末端留出少量余量，防止桥架宽度公差偏大时出现悬空。整个支架没有复杂的折弯件或者铸造件，全部采用通用型材切割、焊接成型，加工时不需要开专用模具，单件小批量项目也可以直接在现场钣金工段制作完成，后期如果需要调整层间距，只需要改变横向托臂在竖向龙骨上的焊接位置即可，主体型材不用更换。

安装边界方面，支架贴墙安装之后，横向托臂从墙面伸出的距离等于型材托臂的长度，规划桥架路由的时候要提前核对通道净宽，保证桥架外侧和对面墙体、设备外壳之间留出检修操作空间。竖向方向上下两个安装翼板的孔位间距决定了墙面需要的连续无干涉区域长度，施工放线时要先确认墙体内部钢筋、预埋管线的位置，避开无法打孔的区域。支架承载时，载荷作用点尽量靠近竖向主支撑，避免把过重的线缆集中压在托臂最外端，长期满载工况下可以在托臂下方和主支撑之间加焊小三角加强筋，进一步提升端部抗弯能力。支架表面做发黑或者喷塑处理，在普通室内干燥环境下可以长期防锈，若用于潮湿地下管廊，可额外加厚防腐涂层适配腐蚀环境。这种一体式双层托架相比两套独立单层支架，墙面打孔数量减少一半，安装效率更高，整体刚性也比分散固定的支架更出色，非常适合通讯机房、厂房竖向井道内多层桥架并排固定的使用需求。
