列管式蒸馏塔冷凝换热设备结构设计

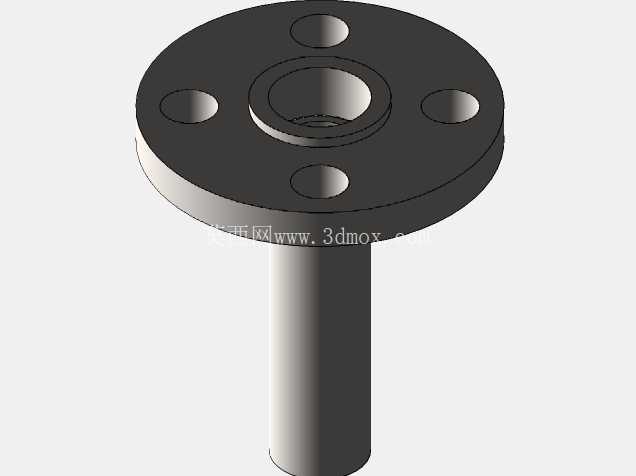

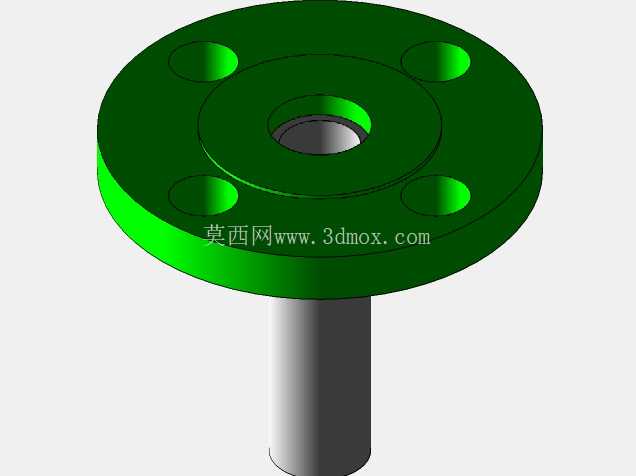

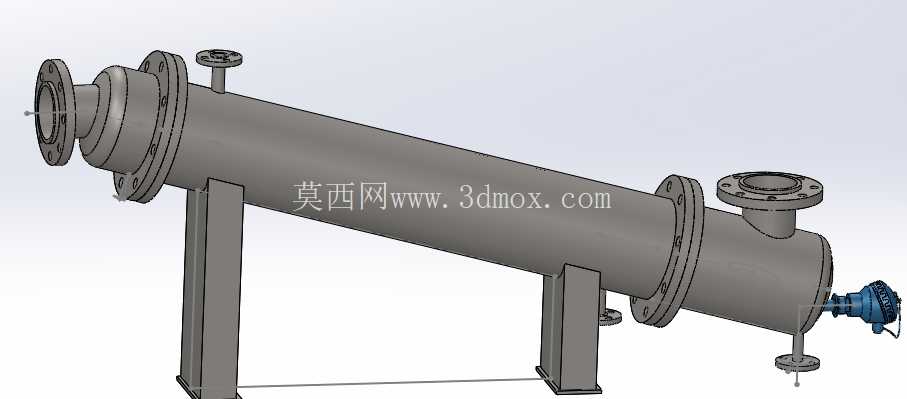

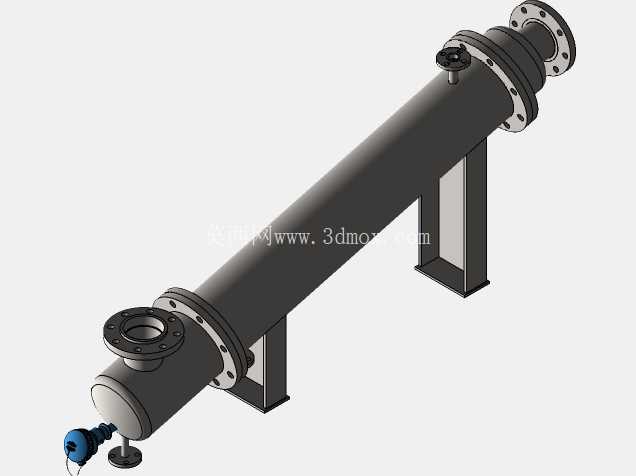

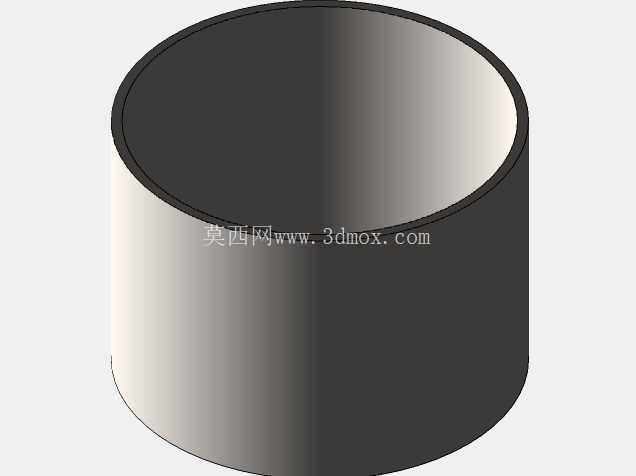

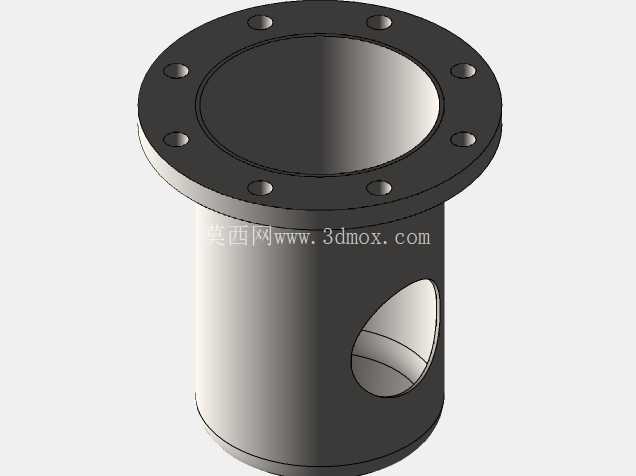

　　从结构功能来看，设备主体采用卧式单管程布局，壳程走冷却介质，管程走塔顶导出的高温气相馏分，气相从设备一端的大口径法兰接口进入管程后，沿管束轴向流动，通过管壁与壳程的循环冷却水完成热量交换，逐步从气态冷凝为液态，最终从设备端部下方的液相出口汇集排出，壳程的冷却水则从筒体下部的接口进入、上部接口流出，形成逆流换热路径，保证换热温差的均匀性，避免出现局部过冷或者气阻问题。筒体上设置的多个小口径法兰接口，分别对应壳程的排气、排液、温度检测点位，在设备投用初期可以通过顶部排气阀排净壳程积存的空气，避免气塞导致换热面积利用率下降，停工检修时则可以通过底部排液口排空壳程内存水，减少冬季冻裂管束或者长期积液腐蚀的风险。在石油炼化、精细化工、溶剂回收、医药中间体生产等涉及蒸馏工序的场景中，塔顶气相介质的冷凝回收是决定物料收率、能耗水平与系统稳定性的核心环节，这款适配蒸馏塔安装的列管式冷凝设备，正是针对塔顶馏出介质的相变冷凝工况做的定向结构设计。不同于普通管壳式换热器的通用化结构，该设备在接口布局、支撑结构、附属组件配置上完全贴合蒸馏塔塔顶的安装边界，不需要额外做大量管路改型就能直接对接塔体气相出口，大幅降低现场安装的配管工作量与应力集中风险。

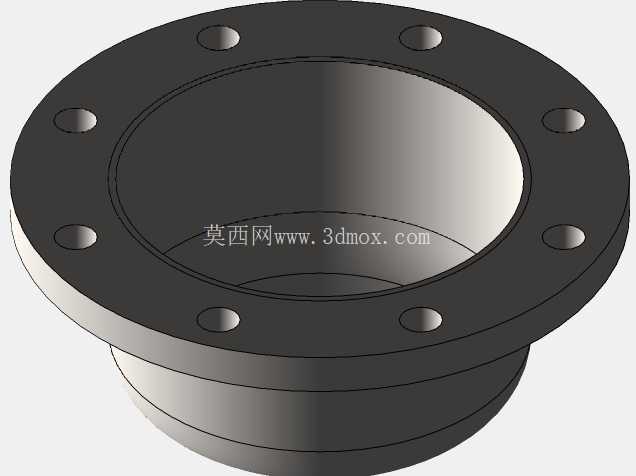

　　端部的管板与法兰采用加厚结构设计，配合法兰面的密封槽结构，能够承受蒸馏系统常见的微正压到低压工况的密封要求，避免气相泄漏带来的物料损耗与安全隐患。支撑结构采用两个对称布置的鞍式支座，支座的安装孔距、高度尺寸经过匹配设计，既可以直接架设在蒸馏塔塔顶的操作平台钢梁上，也可以通过支架对接塔体的侧装支撑位，支座与筒体之间的焊接位置做了应力分散处理，避免设备运行时因热胀冷缩产生的应力拉扯导致焊缝开裂，同时其中一个支座设计为滑动式结构，能够补偿筒体与管束在温度变化时产生的轴向伸缩量，防止管板与管束连接位置出现拉脱泄漏。

　　设备末端配置的电动温控阀组件，可以根据冷凝液的出口温度自动调节冷却水的通入流量，在保证气相完全冷凝的前提下，尽可能降低冷却水的循环量，减少冷却系统的泵送能耗，避免过度冷凝导致的能源浪费。在建模设计过程中，所有法兰接口的尺寸、密封面形式都遵循行业通用的管道连接标准，管束的排布采用正三角形排列方式，在固定筒径的前提下最大化换热面积，同时预留了足够的管间间隙，方便后期做管束清洗与堵漏作业；折流板的间距设置经过流场模拟优化，既可以引导壳程冷却水形成湍流提升换热效率，又不会造成过大的壳程阻力，适配常规工业冷却水系统的压力范围。

　　安装边界上，设备的轴向长度、筒体直径、接口方位都做了模块化适配，能够对接不同处理量级的蒸馏塔塔顶气相出口，鞍座的安装高度预留了足够的底部操作空间，方便操作人员在下方安装液相收集管路与检测仪表，设备整体的重心位置经过校核，在满水运行状态下也能保持稳定支撑，不会出现偏载倾覆的问题。不同于立式冷凝器需要高位布置的要求，这种卧式结构的冷凝设备检修时不需要搭建过高的操作平台，管束抽芯作业的空间要求更低，日常维护时只需要打开端部封头就能检查管头的腐蚀与泄漏情况，对于化工生产装置的长周期运行来说，能够有效缩短检修停机的时间。在溶剂回收类的蒸馏工况中，这款设备还可以通过调整壳程的冷却介质类型，适配不同沸点馏分的冷凝需求，比如换用冷冻盐水作为冷却介质时，就可以冷凝低沸点的有机溶剂气相，不需要对设备主体结构做大幅改动，适配性较强。
