集成电控回路的多联液压控制阀组

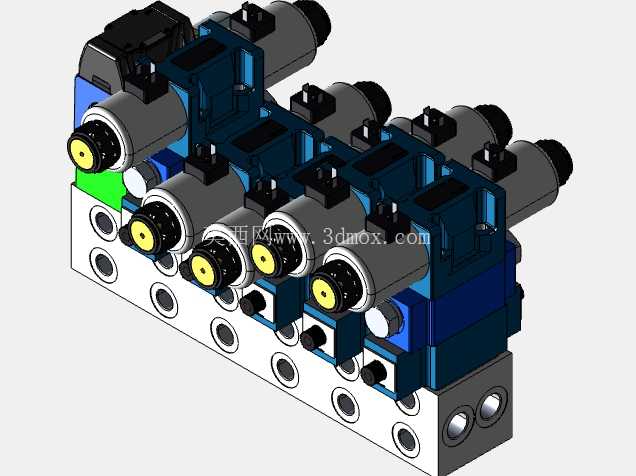

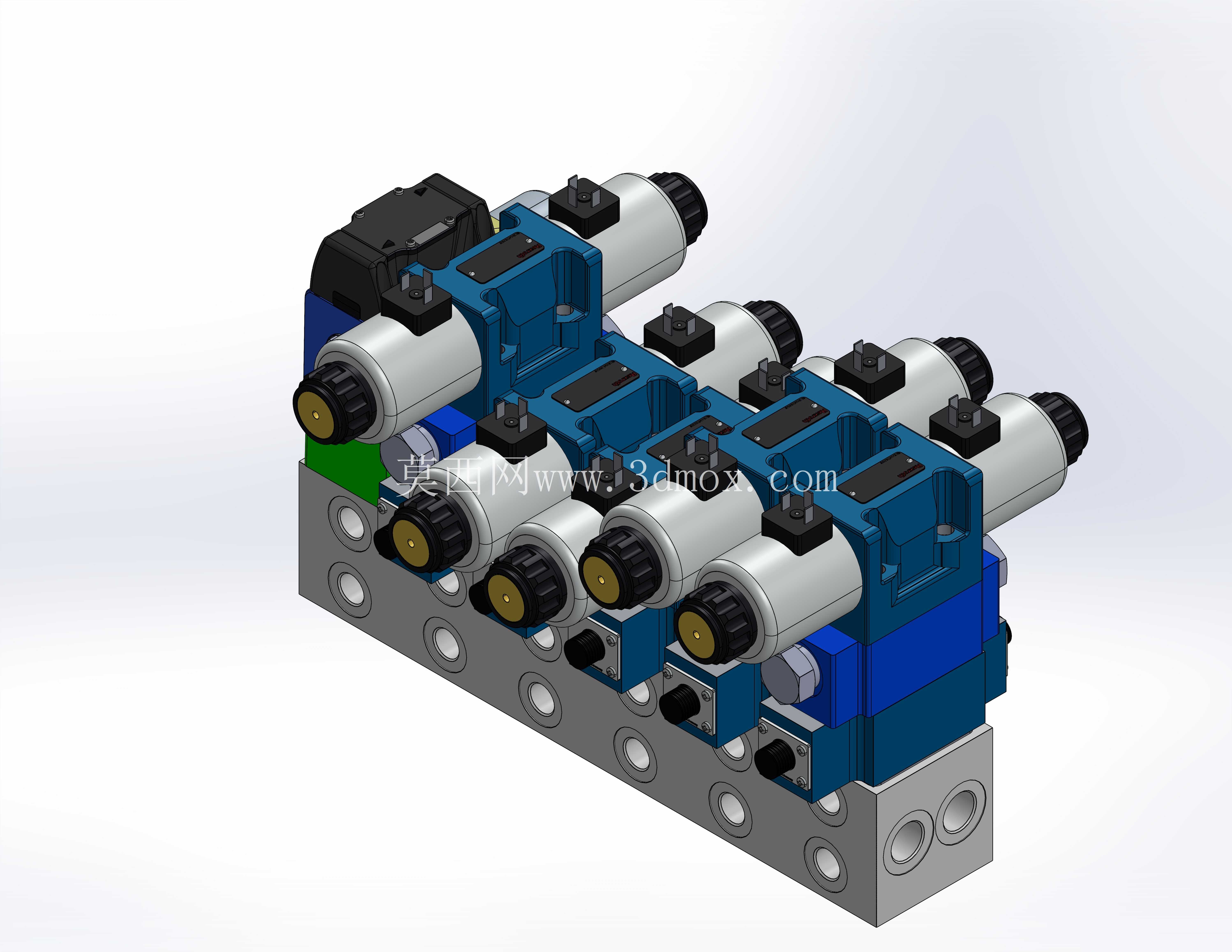

　　阀组上搭载的多联电磁换向阀为三位四通滑阀结构，每个阀片对应控制一路液压执行元件的动作方向，可独立控制油缸伸缩、液压马达正反转，适配多执行机构同步或顺序动作的工况需求，比如专用机床的夹紧、进给、退料动作时序控制，或是小型工程机械的动臂、斗杆、属具的动作切换。阀块侧面预留的标准油口为通用公制内螺纹接口，可直接对接系统进油、回油、工作油管路，安装时只需将阀组通过底面的安装孔固定在液压站阀架或设备基座上，无需复杂的管路排布，现场装配效率提升明显。这类集成式液压阀组常应用在中小型自动化液压站、专用机床液压系统、工程机具的执行机构控制单元中，替代传统分散式阀件管路连接方案，大幅减少外接管路接头数量，降低系统泄漏概率与管路压力损失。整套阀组以锻造铝合金或钢制集成块作为安装基体，所有电磁换向阀、单向阀、压力阀元件均直接叠装在阀块顶面与侧面，阀块内部通过深孔钻加工形成连通油路，无需额外外接油管实现各阀件的油路连通，相比管式连接结构能缩减40%以上的安装空间，同时减少管路装配工作量。

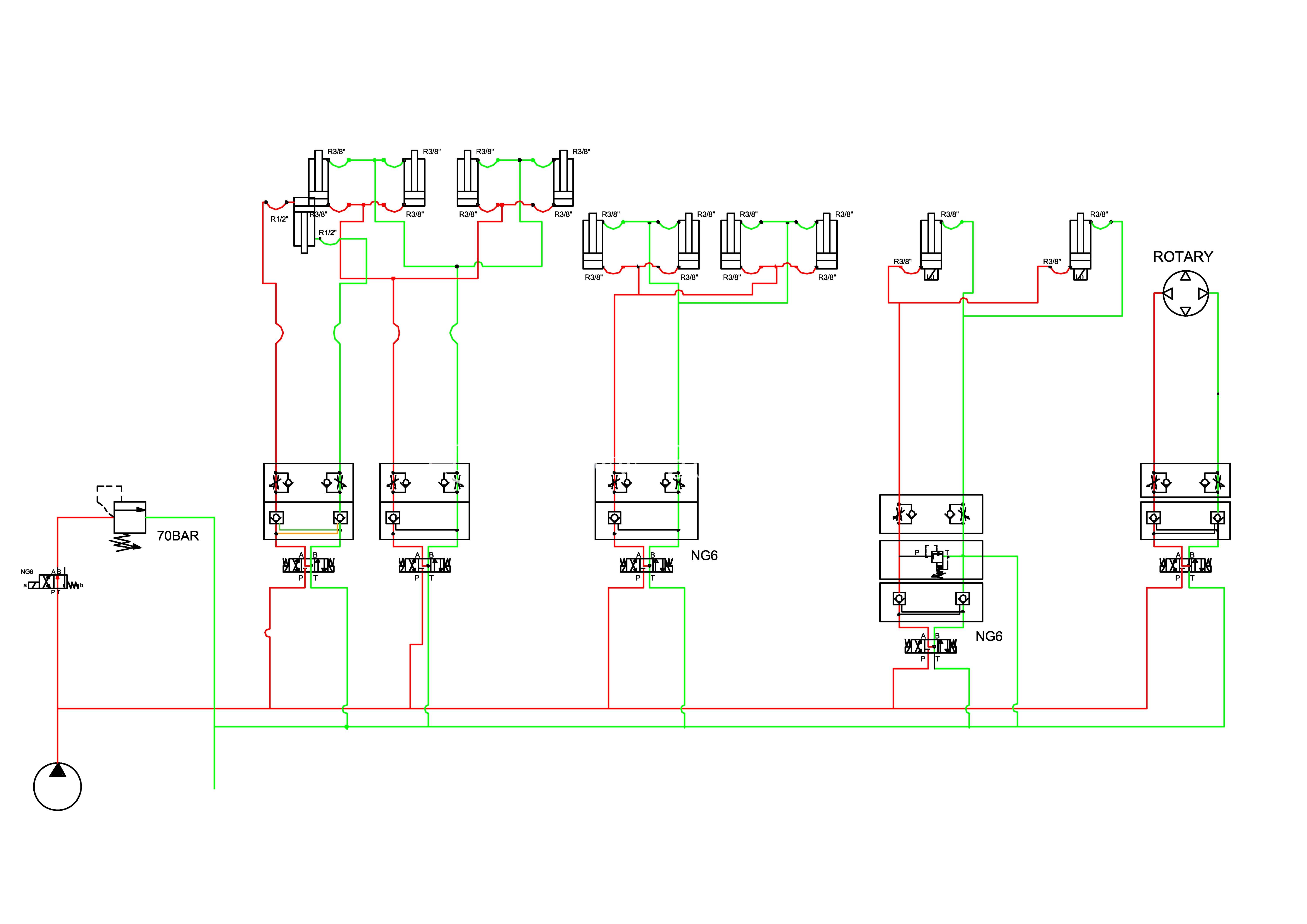

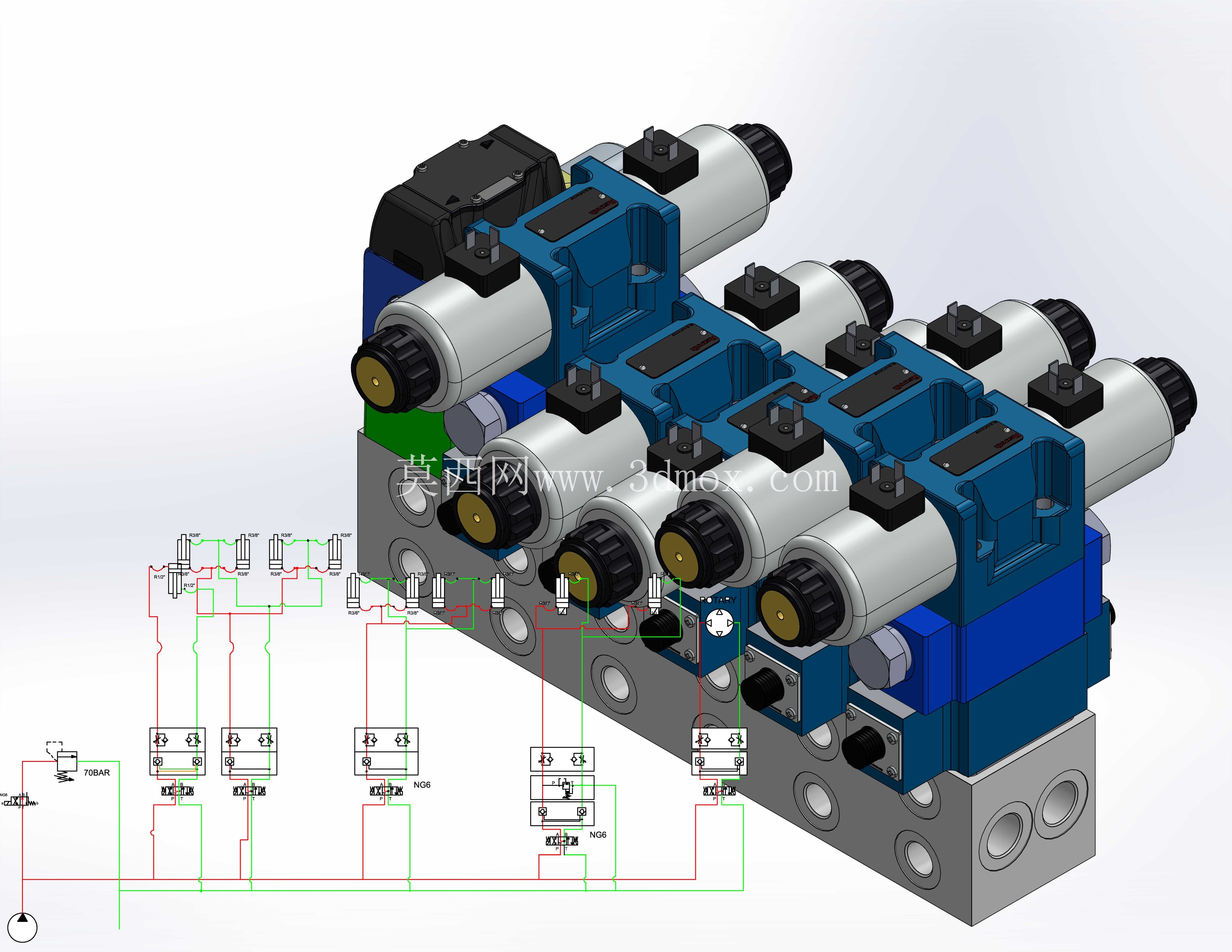

　　设计阶段首先根据系统流量、压力参数选定各阀件的通径规格，本阀组采用通径6的电磁换向阀，单路额定流量40L/min，适配中小型液压系统的流量需求；随后根据各阀件的油口位置规划阀块内部油路走向，通过分层布孔避免内部油路交叉串通，同时控制油道内孔的转角圆滑度，减少油液流动时的紊流与压力损失，油道壁厚按照系统最高工作压力16MPa的1.5倍安全系数设计，避免长期承压出现阀体开裂。阀组配套的液压回路图明确标注了每个阀件的机能、油路连接逻辑、压力测点位置，现场调试时可对照回路图快速排查动作故障，比如某一路执行机构无动作时，可对照回路图依次检查对应电磁阀的得电状态、阀块内油路是否堵塞、单向阀是否卡滞。

　　阀组上的电磁阀均采用标准24V直流供电接口，接线端预留统一的接线槽位，可快速对接设备PLC控制系统，实现动作的自动化逻辑控制，每个电磁阀顶部的手动应急按钮可在断电状态下手动切换阀芯位置，方便设备调试与故障应急操作。阀块的安装边界尺寸根据搭载的阀件数量确定，本套四联阀组的安装孔位间距符合通用液压阀组安装规范，可直接替换同规格的传统叠装阀组，无需修改设备原有安装基座尺寸。阀块表面做镀锌或阳极氧化处理，提升防锈抗腐蚀能力，适配车间、户外工程设备等多场景的使用环境，外露的阀件密封件均采用耐油丁腈橡胶材质，长期接触液压油不会出现溶胀老化，延长阀组整体使用寿命。

　　在实际选型应用中，可根据执行机构的数量增减阀片数量，调整阀块内部油路逻辑，比如增加溢流阀支路实现系统压力过载保护，增加节流阀支路实现执行机构的动作速度调节，无需重新设计整套阀组结构，拓展性较强。这类集成阀组相比分散式阀件布局，还能减少管路接头的泄漏点，传统管式连接每个阀件需要至少4个管路接头，多联阀组的接头数量可减少70%以上，大幅降低液压系统的日常维护工作量，日常巡检只需检查阀块结合面的密封状态、电磁阀接线是否牢固即可，无需逐段排查管路泄漏。
