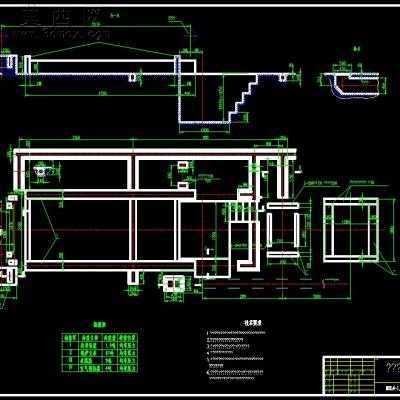

DZL4-1.25-WⅡ链条炉排锅炉全套图纸 CAD图纸

DZL4-1.25-WⅡ链条炉排锅炉(全套图纸)
DZL-1.25-WⅡ型锅炉是一种新型的水管快装链条炉排锅炉,采用单锅筒纵置式对称布置型式。采用链条炉排燃烧,在燃烬室出口布置了对流管束,以增加蒸发受热面积,保证锅炉的出力,省煤器及空气预热器布置在尾部烟道上。
锅炉设计煤种为Ⅱ类无烟煤,煤斗中的燃料落到炉排进入炉膛燃烧,燃烧后产生的高温烟气经中间烟窗进入燃烬室,然后分左、右两路进入对流管束。烟气在对流管束中经过二个回程后,于锅炉尾部合流,进入省煤器,然后经空气预热器、除尘器,最后由引风机抽至烟囱,排入大气。



二、锅炉规范
1、 参数
  额定蒸发量 4t/h
额定蒸汽温度 194℃
额定蒸汽压力 1.25MPa(表压)
给水温度 105℃
锅筒工作压力       1.25 MPa(表压)
热空气温度 81℃
冷空气温度 20℃
设计燃料 Ⅱ类无烟煤

2、主要设计数据
辐射受热面积 54.7m3
对流受热面积 78 m3
省煤器受热面积 65.4 m3
空气预热器受热面积 94.3 m3
炉排有效面积 6.5 m3
锅炉效率 78%
排烟温度 143.5℃
炉拱覆盖率 前拱20%,后拱65%
燃料消耗量 464.3kg/h(按热值6076kcal/h)
锅炉水容积 4 m3
最大运输件重量 ~52t
最大运输外形尺寸 7560×2700×3520
安装后外形尺寸 7560×4000×4520
