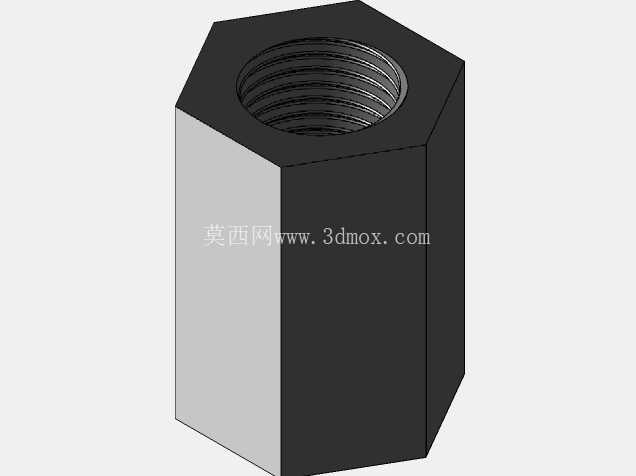

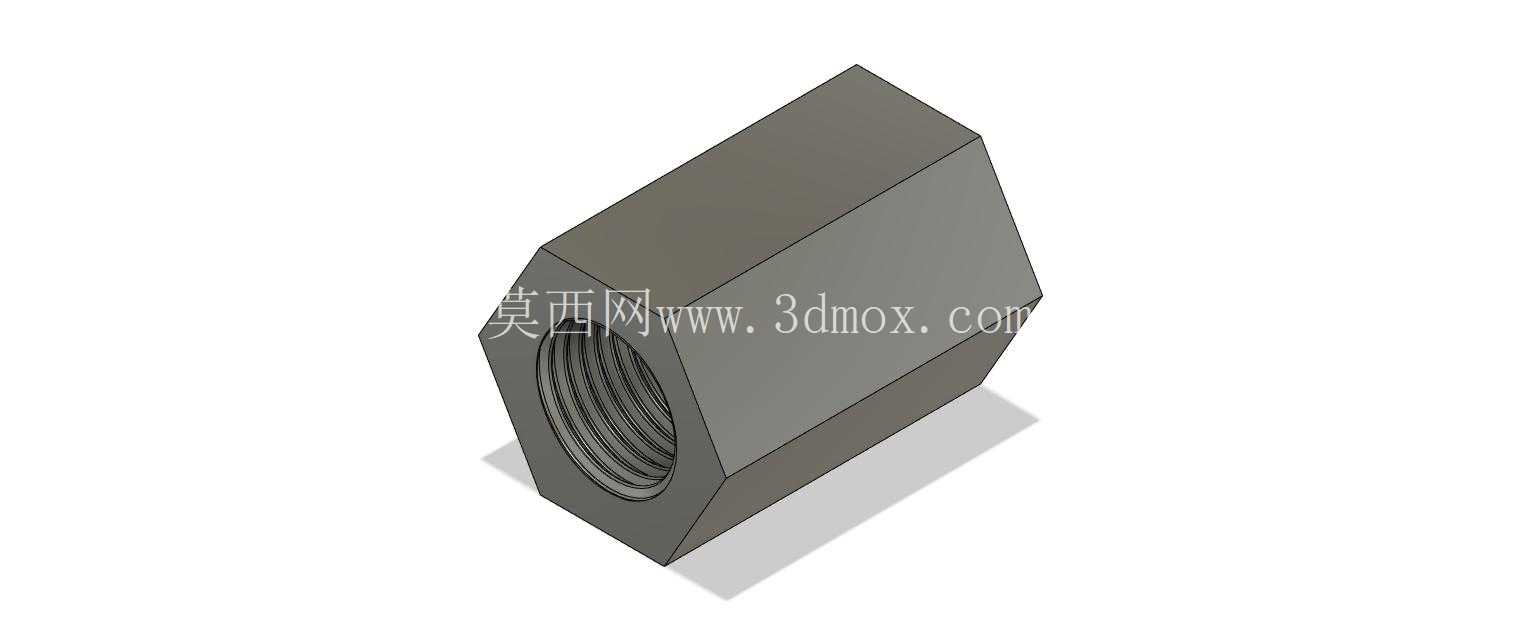

NPT1/4与M19双内螺纹六角对接接头

　　在气动管路搭建、低压流体输送系统、小型液压支路布设的现场，经常会遇到两种不同标准螺纹端口需要直接对接的场景，这时候如果采用多接头转接的方式，不仅会增加整个管路的泄漏点，还会额外占用安装空间，给后期的管路维护带来不必要的麻烦，这款双内螺纹对接接头就是针对这类实际工程需求设计的直连式转接件。接头整体采用外六角的柱体结构，没有多余的外延结构，六角外形的设计完全适配标准呆扳手、活动扳手的夹持需求，在安装空间局促的管路排布场景下，操作人员不需要特殊工装，只用常规扳手就可以完成接头的拧紧操作，不会因为外形圆滑导致夹持打滑，也不会因为额外的夹持结构增加接头的整体外轮廓尺寸。

　　接头两端分别加工NPT1/4锥管内螺纹与M19公制内螺纹，NPT锥螺纹本身依靠牙型变形实现密封，在搭配生料带或者螺纹密封胶使用时，可以承受常规气动系统、低压水路的工作压力，不需要额外加装密封垫片；M19公制内螺纹则适配市面上常见的公制外螺纹管路端口、传感器安装端头，不需要对原有设备的端口进行二次改造，就可以实现两种不同标准螺纹端口的无转接通连。从设计逻辑上看，这款接头没有采用变径的结构设计，两端螺纹的通径保持一致，不会因为通径突变造成管路内部的流体阻力增大，也不会在接头内部形成积液、积气的死角，对于输送洁净压缩空气、低压冷却水的管路来说，可以避免杂质在接头位置堆积，降低管路堵塞的风险。

　　接头的内部螺纹加工全程同轴度控制在0.1mm以内，两端螺纹的轴心线完全重合，安装完成后不会出现管路偏斜的问题，在多管路并排布设的场景下，可以保证每一段管路的排布整齐，不会因为接头同轴度偏差导致管路产生额外的安装应力，长期使用下也不会因为应力集中出现螺纹滑牙、接头开裂的问题。在安装边界上，这款接头的六角对边尺寸适配标准19号扳手的夹持范围，整体轴向长度控制在较短的尺寸区间，在两个对接端口之间的预留间隙较小的场景下也可以顺利安装，不需要为了安装接头额外裁切原有管路、调整设备端口的安装位置。接头的端面加工平整，和对接部件的端面贴合后不会出现缝隙，即使在有轻微振动的设备管路上使用，也不会因为长期振动出现接头松动的问题。

　　日常设备维护过程中，这类一体式对接接头的拆卸也十分方便，只需要卡住六角部位反向拧动就可以完成拆卸，不需要拆解多段转接结构，大幅降低管路维护的操作时长。在实际选型过程中，需要确认两端对接部件的外螺纹规格与接头内螺纹完全匹配，同时确认管路的工作压力、输送介质特性和接头材质的适配性，避免因为介质腐蚀或者压力超标导致接头失效。这类接头在小型自动化设备的气路搭建、实验台架的流体管路连接、小型液压站的支路转接场景下都有广泛的应用，相比多接头组合的转接方案，一体式结构的密封可靠性更高，安装占用空间更小，是管路转接场景下十分实用的基础连接件。
