半导体真空工艺气体输送集成气路组件

这套集成气路组件主要面向半导体薄膜沉积、刻蚀类真空工艺设备配套，核心作用是为PVD、PECVD、ICP-RIE、PEALD这类真空反应腔体稳定输送超高纯工艺气体，同时完成腔体维护阶段的吹扫作业，避免工艺过程中气体杂质污染晶圆，影响制程良率。整套气路采用VCR面密封连接形式，所有密封面均为金属硬密封结构，无橡胶类密封件析出风险，完全适配超高纯气体输送的泄漏率要求，整体漏率可控制在1e-9Pa·m³/s级别，满足高真空腔体的外围气路配套标准。

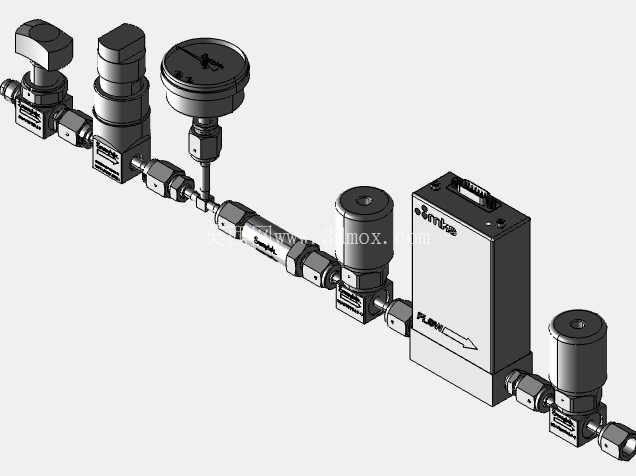

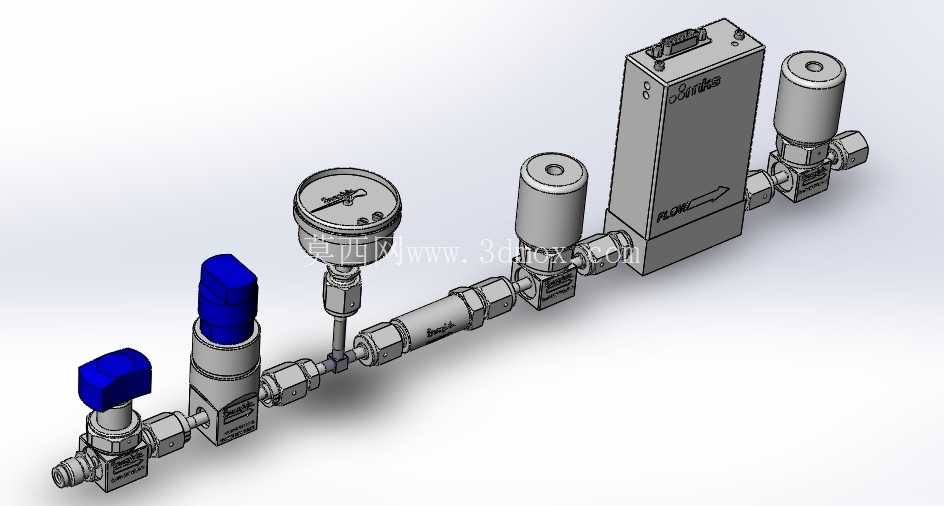

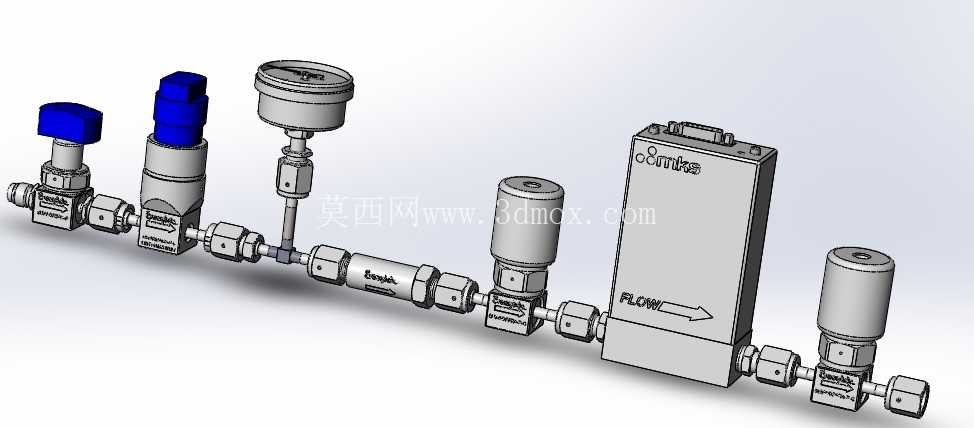

从功能分区来看，整套组件沿气路流向依次布置了手动截止隔膜阀、压力调节器、高精度压力表、颗粒过滤器、质量流量控制器、气动控制隔膜阀几个核心单元。靠近进气端的手动隔膜阀主要用于设备维护阶段的气源手动切断，采用无填料隔膜结构，阀杆运动过程不会带入外部颗粒物污染气路，操作力矩经过匹配设计，手动开关时不会对相邻管路产生额外的装配应力。压力调节器采用弹簧加载式减压结构，可将上游1MPa以内的入口压力稳定调节到工艺所需的0.1-0.3MPa区间，输出压力波动控制在±1%以内，避免上游气源压力波动影响后续流量控制精度。配套的压力表采用径向安装结构，表盘直径适配现场操作的可视距离，刻度范围覆盖0-0.6MPa，精度等级1.6级，可直观反馈调压后的管路压力，方便现场调试人员快速判断气路工作状态。

气路中段布置的颗粒过滤器采用316L不锈钢烧结滤芯，过滤精度可达0.003μm，可有效滤除气源及管路中残留的微小金属颗粒、聚合物碎屑，避免杂质进入质量流量控制器堵塞流道，或是进入真空腔体在晶圆表面形成缺陷。过滤器进出口采用同轴线VCR接头设计，安装时无需调整管路角度，更换滤芯时仅需拆卸两端接头即可完成操作，维护效率较高。质量流量控制器是整套气路的核心计量单元，采用热式质量流量测量原理，满量程精度±1%F.S.，响应时间小于1s，可根据工艺配方实时调整气体流量，确保进入反应腔体的气体流量稳定在工艺设定值，设备本体自带流向标识，安装时可快速识别进出口方向，避免反向安装损坏测量单元。靠近出气端的两组气动隔膜阀采用常闭结构，由设备PLC输出的气控信号驱动开关，可在工艺异常、真空泄漏等紧急状态下快速切断气路，响应时间小于0.5s，避免工艺气体大量泄漏进入真空腔体或是厂房排风系统。

从设计思路来看，整套气路采用一体化集成布局，所有元件沿直线排布在同一安装基准面上，相邻元件之间采用短节VCR接头直接连接，尽可能减少管路死区体积，降低气路吹扫置换的时间，减少工艺气体切换过程中的交叉污染。所有元件的安装高度经过统一匹配，手动操作的阀门手柄、压力表表盘均朝向操作侧，无需俯身或是侧转即可完成操作和读数，日常巡检的可视性较好。安装边界方面，整套组件总长度控制在800mm以内，宽度方向最大尺寸为150mm，高度方向最高处为压力表顶端，距离安装基准面220mm，所有元件的重心均落在安装底板的支撑范围内，安装时仅需在底板两端设置固定点即可满足抗震要求，适配半导体设备内部紧凑的安装空间。所有接头的拧紧操作空间均预留了15mm以上的扳手操作间隙，现场装配时无需使用特殊工装，采用标准开口扳手即可完成所有接头的紧固作业，装配扭矩按照VCR接头标准要求设定，避免过紧导致密封面变形或是过松出现泄漏。

在实际应用场景中，这套气路组件可直接集成在半导体工艺设备的气源柜内部，或是作为独立的气路 stick 安装在设备侧旁的气路墙上，对接不同种类的工艺气体钢瓶或是厂务大宗气体供应端。针对不同工艺的气体兼容性要求，所有接气部件均经过电解抛光处理，内表面粗糙度Ra≤0.25μm，可适配氨气、硅烷、氮气、氩气等多种常用半导体工艺气体的输送要求，不会出现气体腐蚀导致的颗粒脱落问题。气路整体流道经过流阻优化，在满量程流量下的整体压降小于0.02MPa，不会因为管路压损导致质量流量控制器的入口压力不足，影响流量控制精度。每个功能元件之间的连接段长度均经过计算，确保气流在元件入口处处于层流状态，避免湍流导致的压力波动，提升流量控制的稳定性。
