橱柜内嵌式管道集成控制箱体结构设计

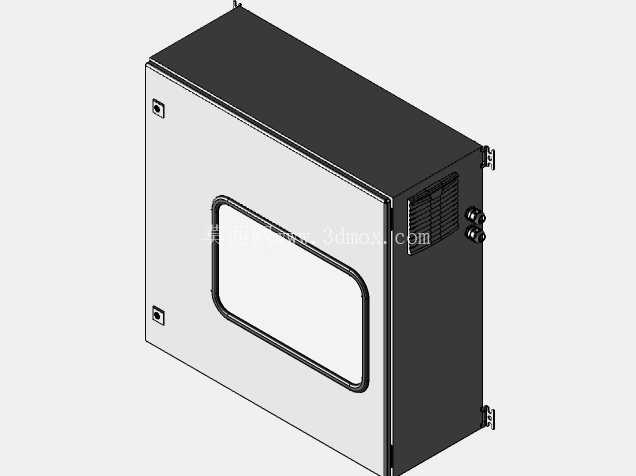

　　在商用餐饮后厨、实验室通风给排水配套、家装集成水路改造这类场景里，经常会遇到管路排布零散、阀门与控制元件外露积灰、日常检修排查需要逐个拆改装饰面的痛点，这款内嵌式管道集成箱体就是针对这类空间受限、管路集中管控需求开发的结构方案。从实际落地的使用逻辑来看，箱体整体采用封闭式薄壳结构，主体外壳做了折边加强处理，四个角位预留的安装支耳带长圆孔，能够适配现场安装时的孔位偏差，不需要在安装阶段反复扩孔调整，支耳的折弯高度刚好让箱体嵌入橱柜预留空腔后，外沿与橱柜装饰面齐平，不会突出磕碰过往人员，也不会额外占用橱柜内部的储物空间。

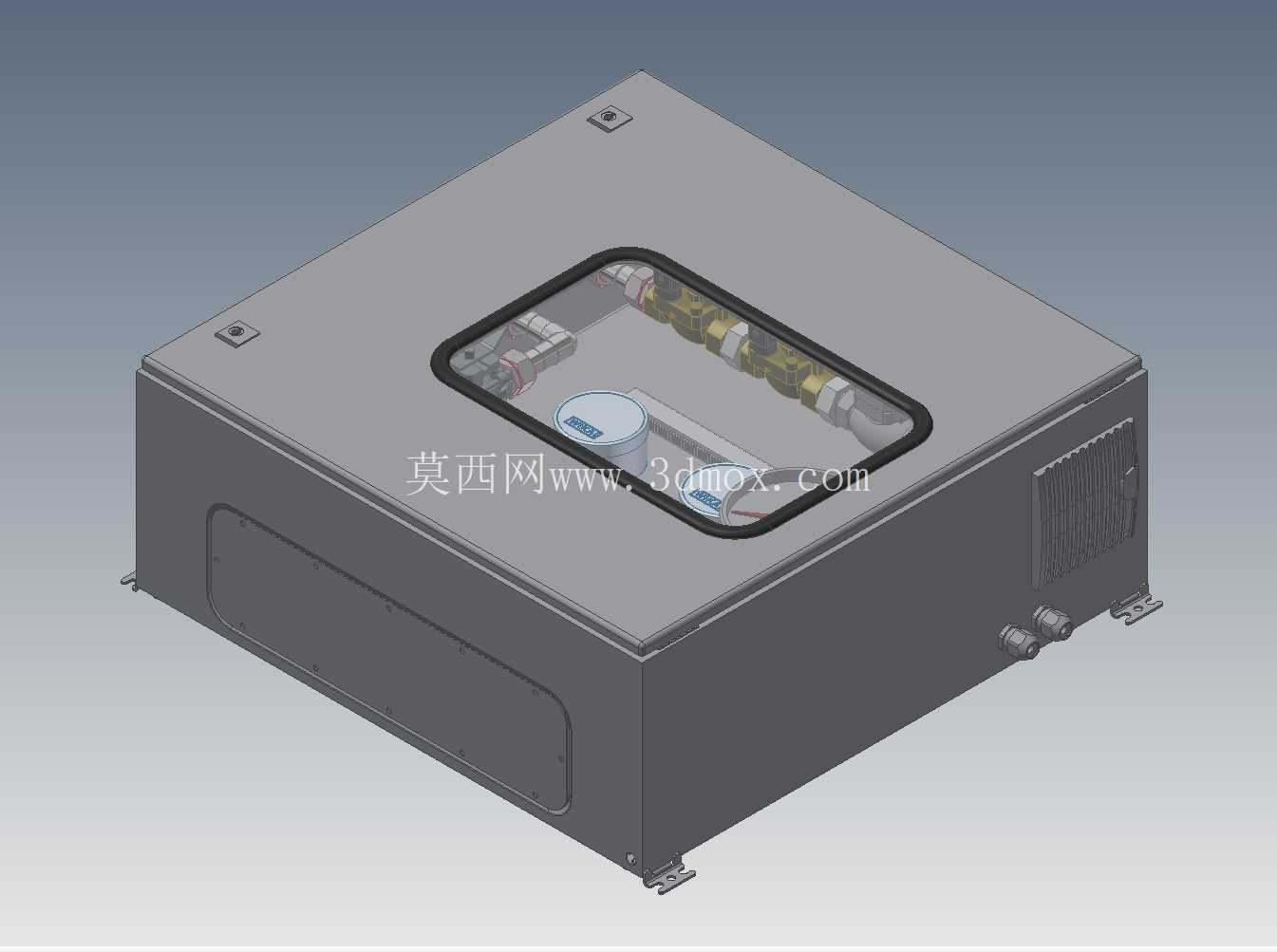

　　箱体顶面开设的带密封压框的透明观测窗，是整个结构里实用性很强的设计，日常巡检时不需要拆开箱体盖板，站在柜体外侧就能直接看到内部管路的运行状态，比如管路接头有没有渗漏、阀件的指示位是否在正常区间，透明视窗的压框采用快拆式卡扣固定，后期如果视窗出现刮花或者密封胶条老化，不需要拆下整个箱体就能单独更换视窗组件，维护成本比全封闭盖板结构低很多。内部的管路排布做了分层设计，主流体管路沿箱体后侧的安装槽固定，控制元件与检测组件布置在靠近视窗的一侧，既保证了流体路径的顺畅，减少不必要的弯头带来的流阻损失，也让需要频繁操作、查看的元件始终处于观测视野内，不会被主管路遮挡。

　　箱体侧面预留的穿板接头安装位，做了阶梯式密封槽，不管是接入金属硬管还是柔性软管，都能通过匹配的密封件实现箱体与外部管路衔接处的密封，避免橱柜内部的潮气、灰尘进入箱体内部腐蚀管路元件。箱体下部的可拆卸盖板，是专门针对管路检修预留的操作口，当需要更换内部阀件或者调整管路连接时，只需要拆下下部盖板就能伸手操作，不需要把整个箱体从橱柜里拆出来，大幅缩短了后期维护的停机时间。从安装边界的尺寸控制来看，箱体的整体厚度控制在常规橱柜进深的冗余范围内，不会因为箱体过深导致橱柜后背板需要额外裁切，外轮廓的边角都做了R3的圆角处理，嵌入安装时不会刮伤橱柜的装饰面板，也避免了安装过程中尖锐边角划伤施工人员。

　　在结构强度设计上，箱体外壳采用1.5mm厚的冷轧钢板折弯成型，折边处做了点焊加固，顶部视窗的压框额外增加了加强筋，避免长期使用后压框变形导致视窗密封失效，内部的管路安装支架采用悬空固定方式，与箱体底板之间预留了5mm的间隙，就算管路出现微量渗漏，积液也会暂存在箱体底部的导流槽内，顺着预留的导流孔排到箱体外部，不会长期积存在箱体内部锈蚀板材。这类集成管路箱体的设计核心，是在有限的嵌入空间内，平衡管路通流能力、操作维护便利性、密封防护性能三个核心需求，不能为了缩小体积过度压缩管路的弯曲半径，导致流阻增大影响介质输送效率，也不能为了维护方便把开口开得过大，降低箱体整体的防护能力，更不能忽略安装场景的适配性，导致现场安装时需要对橱柜进行大规模改造。实际建模过程中，需要提前核对所有管路接头的安装操作空间，保证每个接头在锁紧时，工具都有足够的摆动空间，不会因为相邻元件间距过小导致装配困难，同时要核算每个安装支耳的承重能力，保证箱体装满管路与介质后，支耳不会出现变形脱落的问题，视窗的密封胶条压缩量也要控制在合理区间，压缩量太小会导致密封不严，压缩量太大又会导致视窗安装后应力过大出现开裂。
