污水处理用法兰式文丘里混合装置

在市政污水处理厂、工业废水处理站的药剂投加工段，这类文丘里混合装置是替代传统机械搅拌混合单元的核心部件，安装在加药点后的输水管道上，不需要额外配置动力驱动装置，完全依靠管路内流体自身的动能完成药剂与待处理污水的快速均匀混合，相比带搅拌电机的混合池，能节省大量的土建占地与设备运维成本，也避免了搅拌部件长期浸泡在污水中出现的腐蚀、缠绕故障。

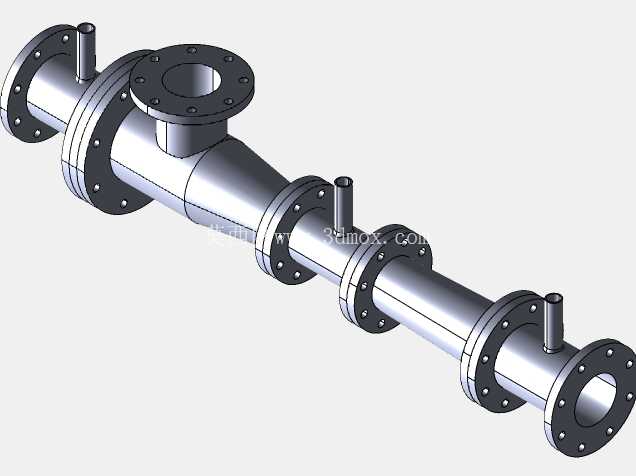

从结构设计逻辑来看，整个装置采用分段法兰拼接的结构形式，主体沿流体流动方向依次设置入口法兰段、收缩锥段、多组注药接口、喉管段、扩散锥段、出口法兰段，各段之间通过带螺栓孔的凸面法兰连接，法兰密封面采用突面形式，适配常规耐油橡胶垫片或四氟垫片的密封要求，安装时可直接与同公称通径的工艺管道对接，不需要额外加工过渡连接件。装置上分布的多个径向注药接口，分别对应不同药剂的投加需求，比如在靠近入口的位置投加PAC混凝剂，在喉管前段投加PAM助凝剂，利用不同流段的流速差实现药剂的分级分散，避免不同药剂提前接触发生反应降低处理效果。

设计过程中首先要确定的是核心的喉管流速参数，通常需要控制在10-20m/s的区间内，流速过低会导致抽吸混合效果不足，药剂无法快速打散到水体中，流速过高则会造成过大的管路水头损失，提升前端提升泵的扬程损耗。收缩段的锥角控制在20°-25°之间，保证流体能平稳加速进入喉管，避免锥角过大产生局部涡流造成额外的能量损耗；扩散段的锥角控制在7°-15°之间，让经过喉管高速混合的流体逐步减速，将动能转化为压力能，减少整个装置的压力损失。注药接口采用内螺纹连接形式，接口端部延伸至管道中心流道区域，保证投加的药剂能直接进入高速流动的核心流区，不会顺着管壁流走造成混合不均。

从安装边界来看，装置整体为同轴直通式结构，安装时需要保证前端至少有5倍公称通径长度的直管段，后端至少有3倍公称通径长度的直管段，避免前端弯头、阀门等部件造成的流态紊乱影响混合效果。所有法兰的螺栓孔采用跨中布置形式，与国标管路法兰的孔位完全匹配，现场安装时不需要重新配打孔位。装置上的注药接口均垂直于管道轴线布置，接口外端预留足够的操作空间，方便现场连接加药管路、后期拆卸疏通堵塞的注药口。整个装置的过流部件内壁做光滑过渡处理，所有拼接位置的焊缝打磨平齐，避免出现凸起或者凹陷造成的杂物挂留，适应污水中含有纤维、颗粒杂质的工况，减少堵塞风险。

实际运行过程中，当污水以一定压力从入口端进入装置，经过收缩段时流速逐步升高，在喉管位置形成高速射流，在注药口位置产生局部负压，可实现药剂的自吸投加，不需要额外配置加药泵也能完成药剂投加；高速流动的水体在喉管区域产生强烈的湍流剪切作用，将投加的药剂瞬间切割分散成微小的液滴，均匀扩散到整个水体断面，经过扩散段时流速逐步降低，湍流扰动持续作用，让药剂与污水充分完成混合反应，整个混合过程的停留时间仅需1-2秒，混合效率远高于常规的管道静态混合器，特别适合污水处理中投加混凝剂、消毒剂、pH调节剂等需要快速混合的工艺场景。在工业循环水处理、净水厂处理工艺中，这类装置也可用于不同水质的管道混合、药剂投加工段，安装时可根据现场的管路走向调整注药接口的朝向，不需要改变整体的安装轴线，适配不同的现场安装空间条件。
