3/8BSPT内螺纹直通管接头结构

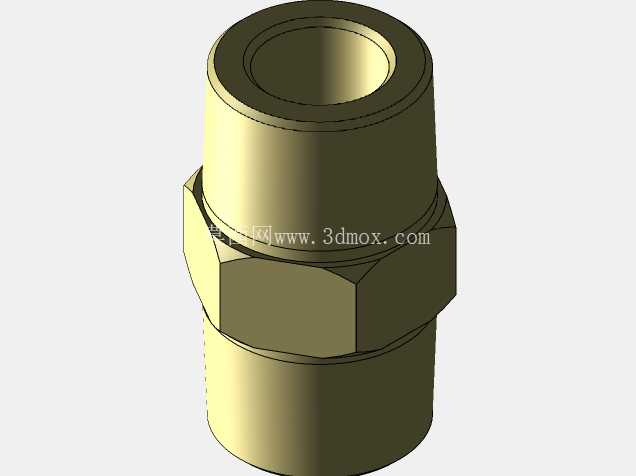

这款3/8 BSPT直通管接头是流体管路系统里十分常见的过渡连接件，日常在气动回路、低压给排水管路、小型液压站、设备冷却水路以及燃气支管里都能见到同类结构。它的核心作用是把两段公称规格匹配的BSPT锥螺纹管路对接起来，同时依靠中部的六角夹持位给安装扳手提供受力面，让装配时可以施加足够的拧紧扭矩，保证螺纹啮合处的密封性能。

从结构外形来看，零件整体呈轴向对称的回转体形态，上下两段为同轴的圆柱外轮廓，中间向外凸出一圈正六角棱柱。六角段的对边尺寸是安装边界里最关键的参数之一，选型时必须确认现场扳手或者套筒的开口空间能够容纳这个对边宽度，同时六角上下端面到两端管口的轴向距离，也决定了管路排布时接头周边需要预留的操作间隙——如果设备内部管路排布非常紧凑，相邻管件、阀块之间的净距小于六角外接圆半径加扳手厚度，现场装配时就会出现扳手无法卡入、只能改用开口扳手甚至修磨周边零件的问题，这在三维管路布线阶段就应当提前做干涉检查。

两端的内孔加工的是BSPT英制密封锥管螺纹，这类螺纹的牙型角为55度，螺纹本身沿轴向带有1:16的锥度，装配时随着外螺纹件逐步拧入，内外牙之间的间隙会被逐渐压紧，配合生料带、密封胶或者铜质密封垫，就可以实现管路口的压力密封，不需要额外在端面加装复杂的密封结构。建模时螺纹段的锥度、牙距、牙型高度都要严格对应BSPT标准，不能直接套用普通圆柱直管螺纹的参数，否则加工出来的零件要么拧入深度不足、密封面压不紧，要么过拧导致螺纹胀裂，尤其是黄铜材质的接头，本身材料硬度较低，过扭矩时很容易在六角和圆柱段的交接位置出现开裂。

零件上端面做了一圈向内凹陷的沉台结构，这个结构一方面可以在对接管口时容纳外螺纹件端部的导入段，避免管口端面和接头端面发生硬顶，另一方面也能在沉台位置预留密封填充物的容纳空间，让拧紧过程中多余的生料带或者密封胶不会被挤到管路内部造成流道堵塞。中间六角段和上下圆柱段的交接位置都做了小半径的过渡圆角，不要小看这几毫米的圆角：接头在管路受振动、管路内产生水锤压力的时候，应力会集中在截面突变的位置，如果这里做成尖锐直角，黄铜件在反复交变载荷下很容易从根部萌生裂纹，最终出现渗漏甚至断裂，合理的过渡圆角可以把局部应力峰值降低三成以上，大幅提升接头的抗疲劳寿命。

设计这类接头的三维模型时，首先要先确立轴向回转基准，把两端内螺纹的同轴度控制在合理范围内，如果两端螺纹不同轴，对接完成后两侧管路会出现别劲的情况，装配应力长期作用在螺纹牙上，很容易造成密封失效。六角特征可以在回转体基础上通过拉伸切除生成，建模时要保证六角的其中一组对边和管路安装基准面平行，方便现场装配时扳手的卡位方向和设备预留操作空间对齐。内流道的孔径要和3/8规格管路的通径匹配，不能为了单纯增加壁厚过度缩小内孔，否则会增大管路的流体阻力，在冷却水回路里会造成流量不足、设备散热效率下降，在气动回路里则会导致压力损失过大，末端执行件的出力达不到设计要求。

实际选型应用中，这类接头多用于压力等级不超过16bar的常规流体场景，黄铜材质的成本较低、切削加工性能好，同时在水、普通空气、低压油气环境里有不错的抗腐蚀能力，如果是用在有强酸碱腐蚀的化工管路里，则需要换成不锈钢材质的同规格接头，但外形尺寸、夹持位、安装边界的设计逻辑完全一致。在做整机设备的管路布局时，把这个接头的三维模型导入装配体后，不仅要检查静态下和周边钣金件、电气元件、其他管路的硬干涉，还要模拟扳手拧动时的运动包络空间，确认整个拧紧行程里扳手不会和周边零件发生碰撞，避免零件加工完成后到现场装配阶段才发现操作空间不足，临时整改管路走向耽误装配进度。另外接头两端的螺纹有效啮合长度也要在模型里明确标注，3/8 BSPT螺纹的推荐拧入圈数对应轴向长度有标准范围，建模时把内螺纹的有效深度做的比推荐啮合长度多出2到3牙，就能兼容不同厂家生产的外螺纹管件的长度公差，避免出现部分管件拧到底仍然无法密封的适配问题。
