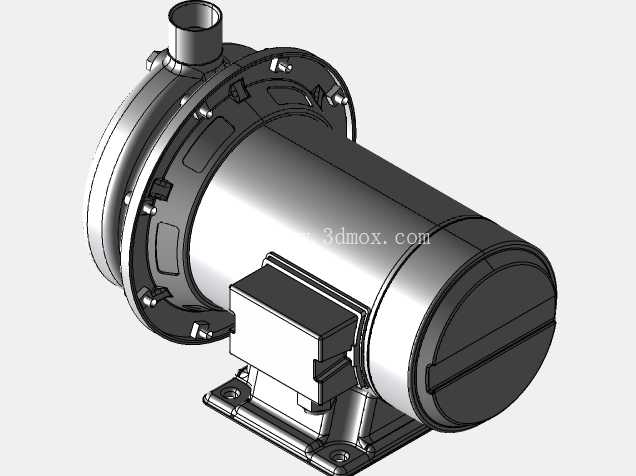

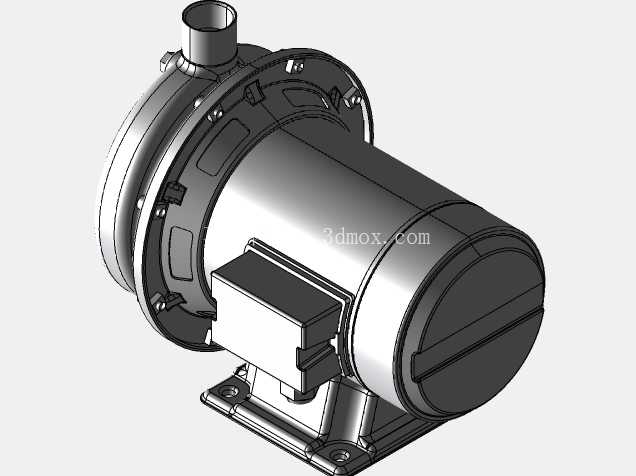

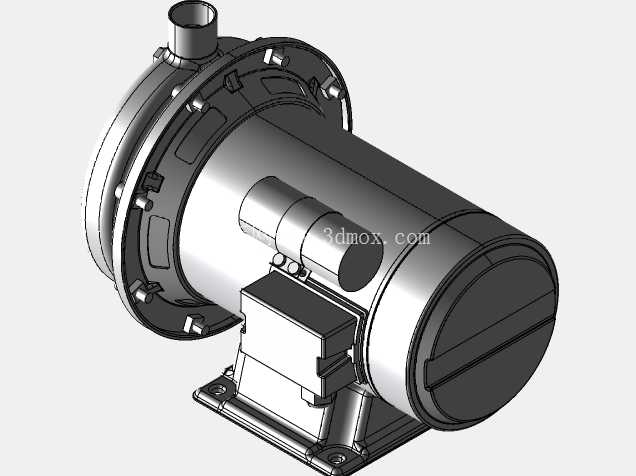

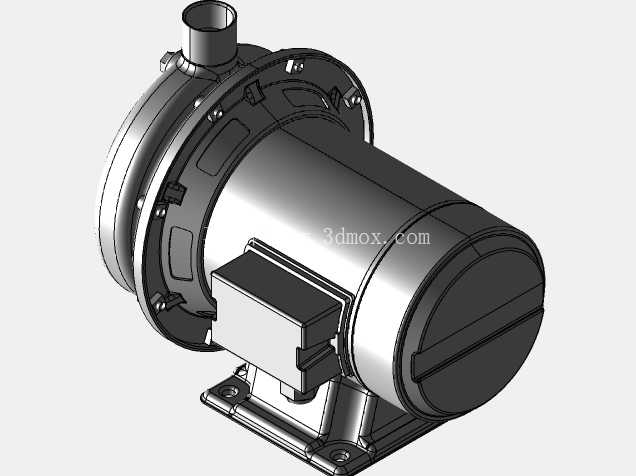

EBARA卧式单级离心泵结构三维设计

　　从结构设计逻辑来看，泵体过流段采用后开式结构设计，泵壳与电机端的连接法兰采用周向均匀分布的螺栓紧固，这种设计的优势在于后期检修维护时，无需拆卸泵体进出口管路与电机固定底座，仅需拆开连接法兰即可抽出叶轮与机械密封组件完成易损件更换，大幅降低了现场运维的工作量与停机时长。泵的进出口采用轴向进水、径向出水的经典离心泵流道布局，进水口沿泵轴轴向延伸设计，能够保证进水段流道平顺，减少流体进入叶轮前的紊流与预旋，降低气蚀发生的概率；出水口垂直向上布置，既符合常规管路系统的布管走向习惯，也能保证泵腔内部的空气在启动前可以顺利从排气口排出，避免气缚现象影响泵的启动性能。在民用建筑供水、工业循环水系统、暖通空调水回路以及中小型水处理场站的流体输送场景中，卧式直联离心泵是应用覆盖度极高的通用水力设备，这类泵型凭借结构紧凑、安装占地小、传动效率损耗低的特点，在中小流量、中等扬程的输水工况中占据了很大的应用比例。这款EBARA品牌的CD50Hz系列离心泵，采用电机与泵体直联共轴的结构设计，取消了传统联轴器传动结构中的额外连接部件，从根源上减少了传动环节的对中误差与功率损耗，同时大幅压缩了整机的轴向安装尺寸，对于安装空间受限的机房、成套供水设备集成场景十分友好。

　　整机的安装底座采用与电机壳体一体化铸造的支撑脚结构，支撑脚设置在电机段靠近泵体的位置以及电机尾端，两个支撑面的平面度在设计时严格控制公差范围，安装时仅需将底座固定在预制的混凝土基础或者型钢机架上，通过调整垫铁找平即可完成安装，无需额外制作复杂的泵架结构。从安装边界尺寸来看，整机轴向长度控制在适配50Hz工频电机的标准尺寸范围内，进水口与出水口的法兰连接尺寸符合通用管路法兰标准，能够直接对接同通径的标准管路，无需额外配置变径接头；泵轴的中心高度按照标准泵型的尺寸规范设计，能够匹配常规的管路安装高度，减少管路弯折带来的阻力损失。

　　在功能特性层面，这款泵的机械密封采用集装式结构设计，密封面材质适配常规清水以及轻度污水的输送工况，能够在额定转速下长期稳定运行，减少密封泄漏的风险；电机外壳采用散热筋结构沿周向均匀布置，能够在电机运行时通过自带的散热风叶将热量快速导出，保证电机在额定负载下的温升控制在标准允许范围内，适配连续运行的工况需求。叶轮采用闭式离心叶轮结构，叶片的型线经过水力优化设计，在额定工况点的效率处于较高水平，能够在保证扬程流量参数达标的前提下降低运行能耗；叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，能够承受高速旋转时的扭矩载荷，同时避免叶轮在运行过程中出现轴向窜动。

　　在实际选型应用中，这类泵型常被用于建筑生活供水系统的加压输送、中央空调冷却水与冷冻水的循环输送、工业生产流程中的清水输送、小型给排水系统的增压等场景，设计建模时需要重点关注泵体与电机连接法兰的配合公差、轴封位置的尺寸精度、安装底座的螺栓孔位置度，这些尺寸参数直接影响到实物装配时的配合精度，若尺寸出现偏差，很容易出现装配干涉、密封泄漏、运行振动过大等问题。建模过程中对泵体的流道过渡圆角、法兰螺栓孔的分布位置、散热筋的排布尺寸都做了精准还原，能够为后续的管路系统集成、安装布局设计、运维拆装模拟提供准确的三维数据支撑，也可以作为同类泵型结构优化设计的参考基准，帮助结构设计人员快速掌握卧式直联离心泵的结构布局特点与关键尺寸控制点。
