多孔定位壁挂式焊接作业工装台结构

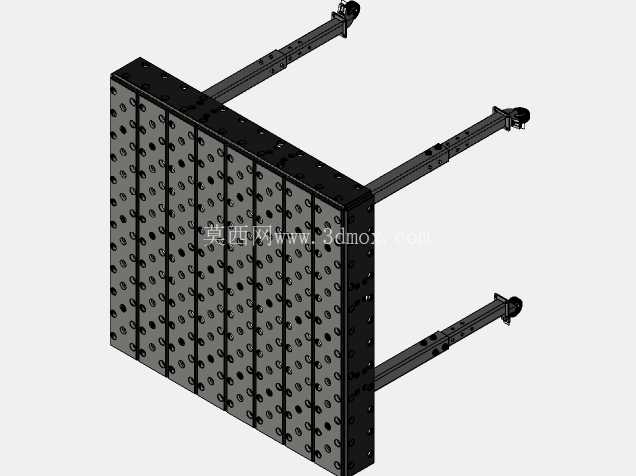

在金属构件焊接加工的车间场景里，这类壁挂式多孔焊接工作台的应用，主要是为了适配小尺寸构件的立面焊接作业需求，解决常规落地式焊接台占用地面通道空间、小型异形件立面装夹定位难的问题。从结构设计逻辑来看，主体承载面板采用密集阵列孔布局，孔位按照等间距网格排布，每个孔位都可作为装夹定位基准，配合快速锁紧销、可调夹具附件，能够根据待焊工件的外形轮廓、焊缝位置灵活调整装夹点位，避免焊接过程中工件移位导致的焊缝偏差。面板后侧延伸出的三根悬臂安装支臂，是整个结构的安装受力核心，支臂上同样排布有调节长槽与固定孔位，安装时可根据现场墙面的承重梁位置、作业高度需求，调整支臂的固定点位，适配不同安装基面的固定要求，支臂末端的连接座做了加强筋过渡处理，能够分散焊接作业时的敲击、装夹反作用力，避免长期受力出现结构变形。

从实际使用场景出发，这类工作台多用于五金小件、钣金支架、小型管路组件的焊接加工，相比落地式工作台，壁挂安装的形式能够释放地面作业空间，方便作业人员在工作台前方完成工件取放、焊缝施焊、焊后打磨等全流程操作，不会出现台架支腿磕碰腿脚的问题。面板的多孔设计没有设置突出的台边结构，整个作业面保持平整，待焊工件可以根据焊缝位置任意摆放，哪怕是超出面板尺寸的长条形构件，也可以通过孔位延伸装夹，不会被台体边缘限制装夹范围。设计时对支臂的受力做了针对性校核，三根支臂采用三角形受力布局，上下支臂承担主要的垂直载荷，中间支臂抵消焊接作业时的侧向扭力，整个台体安装完成后，作业面的平面度控制在焊接工装要求的公差范围内，避免因台面变形导致工件装夹错位。

安装边界方面，这类工作台对安装基面有一定要求，需要固定在带有预埋钢板的混凝土墙面或者钢结构立柱上，支臂的固定螺栓需要匹配基面的承重能力，安装时要保证作业面处于水平状态，避免工件放置时出现滑移。台体的面板厚度根据额定承载需求做了匹配，孔位的孔径统一适配标准焊接夹具的锁紧销尺寸，不同批次的同规格工作台孔位具备互换性，车间内多台布置时，夹具可以通用，减少工装附件的储备成本。在功能设计上，整个台体没有多余的外置结构，所有装夹点位都隐藏在面板孔位内，焊渣飞溅时不会在台面积攒难以清理的死角，日常维护只需要定期清理孔位内的焊渣杂物，就能保证锁紧销的插拔顺畅。相比传统的固定式焊接工装，这种多孔壁挂工作台的适配性更强，不需要针对单一工件制作专用装夹工装，切换加工工件时只需要调整夹具在孔位上的位置，就能快速完成装夹准备，大幅缩短多品种小批量焊接加工的准备时间。在焊接作业过程中，台面的密集孔位也能起到一定的散热作用，焊后工件的热量可以通过孔位快速流通空气散发，减少工件在台面上的冷却等待时间，提升作业周转效率。支臂与面板的连接位置采用焊接后整体加工的工艺，保证连接位置的垂直度与结构强度，长期承受装夹冲击力也不会出现连接位置开裂的问题。
