18英寸钢制管道抱箍式支撑支座

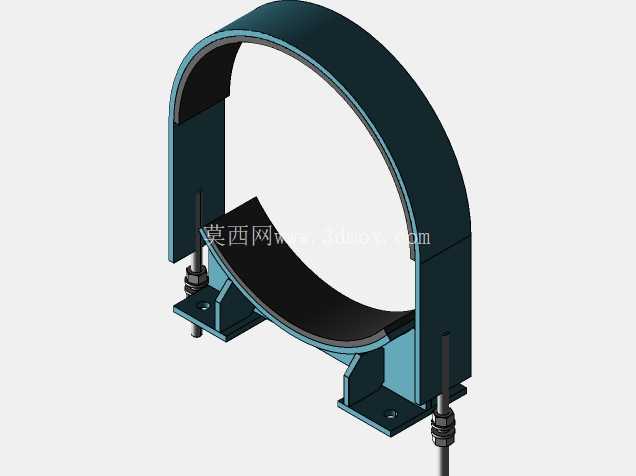

在工业管路布设场景里，大口径钢制管道的径向固定与载荷承载一直是管路安装环节的核心要点，尤其是公称直径18英寸的工艺管线，自身输送介质带来的静载荷、运行过程中的振动位移、温度变化产生的伸缩应力，都需要可靠的支撑构件来抵消，避免管线出现焊缝开裂、接口错位、沉降偏移等问题。这款18英寸管径适配的管道支撑构件，采用上下对合抱箍的结构形式，主体承载部分采用钢制型材加工，内侧贴合管道外壁的弧面做了适配曲率处理，能完全贴合18英寸钢管的外圆弧面，避免局部应力集中压伤管道防腐层。

从实际安装边界来看，支座底部采用带安装孔的双脚式底板结构，两个安装支脚分别向两侧延伸，预留的螺栓通孔可适配常规的膨胀螺栓或预埋螺栓固定，安装时不需要在管道本体上焊接任何附件，不会破坏管道的整体防腐结构，也方便后期管路检修时的拆卸调整。上下抱箍的连接采用双侧螺栓锁紧结构，两侧的锁紧螺栓配套了防松垫圈，在长期受振动的工况下也能保持锁紧力，不会出现抱箍松动导致管道移位的问题。

设计过程中首先考虑的是载荷匹配，18英寸钢管满管输送介质时的单位长度重量经过核算，抱箍的板材厚度、支脚的折弯角度、底板的接触面积都做了对应强化，能满足常规工艺管线的垂直载荷承载要求，同时预留了一定的安全余量，可适配厂区工艺管廊、设备外接管路、市政给排水大口径管线等多种场景的支撑需求。抱箍内侧的弧面加工精度控制在合理公差范围内，安装后抱箍与管道外壁的接触面积不低于80%，能均匀分散管道的垂直载荷，避免局部压强过大导致管道变形。

在管路布设的实际应用里，这类支座通常会按照管线的跨度要求间隔布置，在管线的转弯处、阀门连接端、设备接口附近还需要加密布置，用来抵消管线转向、设备运行带来的附加作用力。和传统的焊接式管托相比，这种抱箍式的支撑结构不需要现场焊接作业，安装时只需要完成底板固定、抱箍对位、螺栓锁紧三个步骤，能大幅缩短现场安装的工期，也降低了现场焊接带来的防火、防腐补口等附加工作量。

结构细节上，支脚与抱箍主体的连接采用圆弧过渡结构，避免直角连接处的应力集中，在长期承载过程中不会出现焊缝开裂的问题；底板的下表面做了平面度处理，和安装基础的接触面贴合紧密，不会出现局部悬空导致的支座受力不均。锁紧螺栓的长度预留了足够的调节余量，可适配一定壁厚公差范围内的18英寸钢管，不需要针对不同壁厚的管道单独定制抱箍，提升了构件的通用适配性。

针对有保温层的管线场景，这款支座的抱箍内径也可适配带保温层的管道外径，只需要调整抱箍的曲率半径即可，不需要改动整体的支撑结构形式，能满足不同工况下的管路固定需求。在管线运行过程中，这类支座还能在一定范围内限制管道的径向位移，同时不会完全锁死管道的轴向微量伸缩，能配合管线的自然热胀冷缩位移，避免管道内部产生过大的温度应力。
