壁挂式三通控水联阀结构设计方案

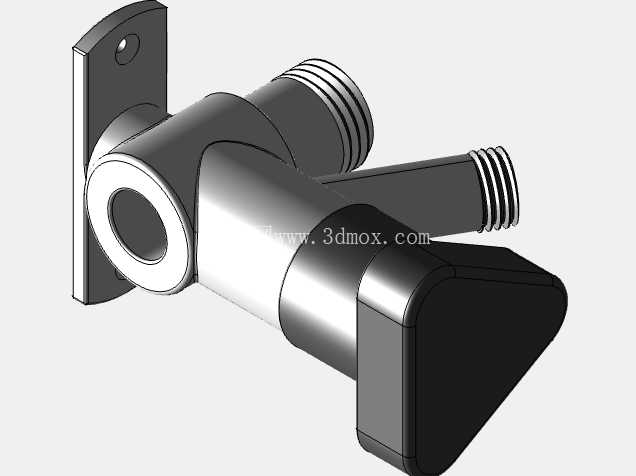

　　在民用给排水、小型商用供水系统的管路布设场景中，这类多通路联阀常被用于单进水口下的双路出水分流管控，常见于卫浴间淋浴系统、实验室供水台、小型餐饮后厨取水点等位置，替代传统多个单阀串联的布设方式，减少管路接头数量，降低渗漏风险的同时压缩安装占用空间。从结构设计逻辑来看，该阀采用侧置壁挂安装的固定形式，安装耳板与主阀体一体加工成型，耳板上预留的沉头安装孔可适配M4-M6规格的膨胀螺丝或自攻螺钉，安装时阀体背部贴合墙面或设备安装面，固定后整体突出安装面的尺寸控制在合理范围，不会对周边管路布设、操作空间造成额外挤占。

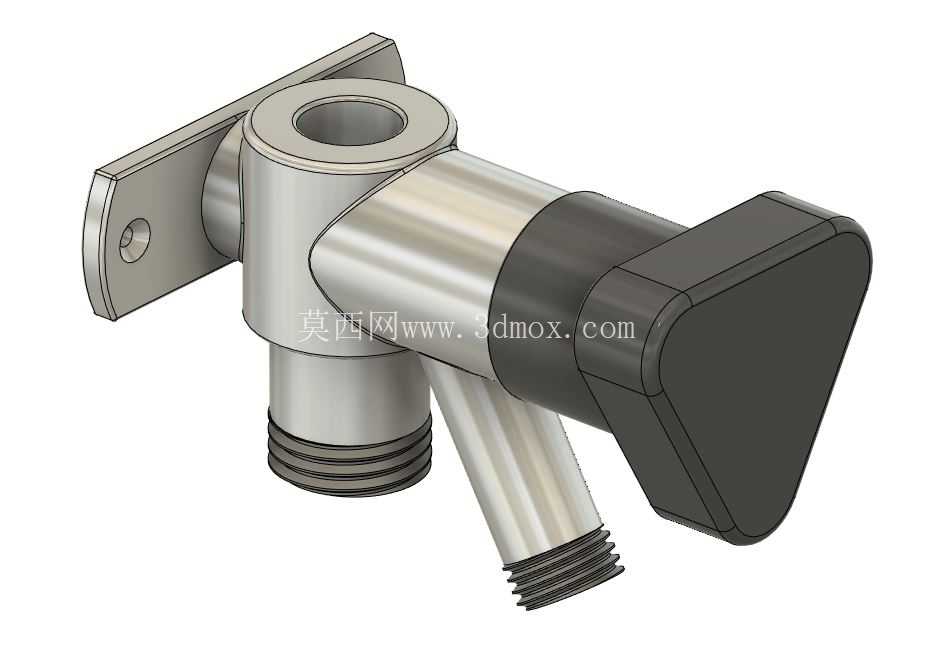

　　主进水通路设置在阀体顶部，接口采用标准外螺纹结构，可直接对接墙面预埋的进水硬管或软管，进水腔内部做平滑过渡处理，避免水流急转弯造成的压损与紊流噪音，两个出水通路分别垂直向下、斜向下方布置，接口同样采用外螺纹结构，可分别对接不同的出水终端，比如淋浴场景下对接顶喷与手持花洒，实验室场景下对接纯水嘴与清洗水枪，实现单进水源下两个出水端的独立或联动控制。操作手柄采用三角弧面的人体工学设计，握持区域做磨砂防滑处理，手柄与阀芯的连接部位设置密封挡圈，避免长期使用过程中水汽、污渍渗入阀芯配合间隙造成卡涩，阀芯采用陶瓷密封结构，转动扭矩控制在0.8-1.2N·m区间，日常操作无需施加过大外力，长期使用的密封寿命可达数十万次启闭循环。

　　阀体主体采用金属材质一体成型，流道内壁做抛光处理减少水流阻力，外部金属表面做镀铬防腐处理，可适应卫浴间、后厨等潮湿多水渍的使用环境，手柄部分采用工程塑料包覆，既降低冬季握持的冰凉感，也能避免金属手柄长期接触水渍出现的锈蚀掉漆问题。从安装边界来看，该阀安装时需在安装面预留至少60mm的横向操作空间，保证手柄可以在全行程范围内顺畅转动，两个出水接口的中心距经过精准核算，对接出水软管时不会出现管路干涉，进水接口的中心与安装耳板的定位孔位置匹配常规卫浴预埋管路的标准间距，可直接替换同规格的老式联阀产品，无需对预埋管路进行额外改造。

　　在结构建模过程中，需要重点关注各流道的相交位置的圆角处理，避免锐角结构造成的应力集中，同时要保证阀芯安装腔与各流道的同轴度公差控制在0.05mm以内，避免装配后出现阀芯卡滞、密封不严的问题，安装耳板与阀体的连接位置做加强筋过渡，保证长期使用过程中反复操作手柄不会造成耳板断裂、阀体松动。这类联阀的设计核心是在有限的体积内集成多通路控制功能，同时兼顾安装便捷性与操作可靠性，相比传统的单阀组合方案，零件数量减少40%以上，安装工时可缩短一半，同时接头渗漏点从原来的三个减少到一个，大幅降低后期运维的故障概率，在民用供水、小型商用供水场景中具备很高的实用价值。
