SL_ST蜂窝式卷式反向流动换热回收装置

在分布式能源回收、工业余热利用、紧凑型暖通换热系统的实际选型场景里，小体积、高换热效率的换热核心一直是结构设计的重点优化方向，这款反向流动换热回收结构，正是针对窄空间安装、高换热比需求的场景做的针对性结构设计。从实际使用逻辑来看，这类换热装置主要用于两种存在温差的流体之间的热量传递，通过冷热流体的反向对流，最大化热量回收效率，常见于小型燃气轮机余热回收、新风系统全热交换、精密设备温控回路等对安装空间有严格限制的场合，相比传统管壳式、平板式换热结构，它的核心优势是在有限的体积内最大化换热接触面积，同时通过流道的特殊构型降低流体流动的压损，平衡换热效率与流阻的矛盾。

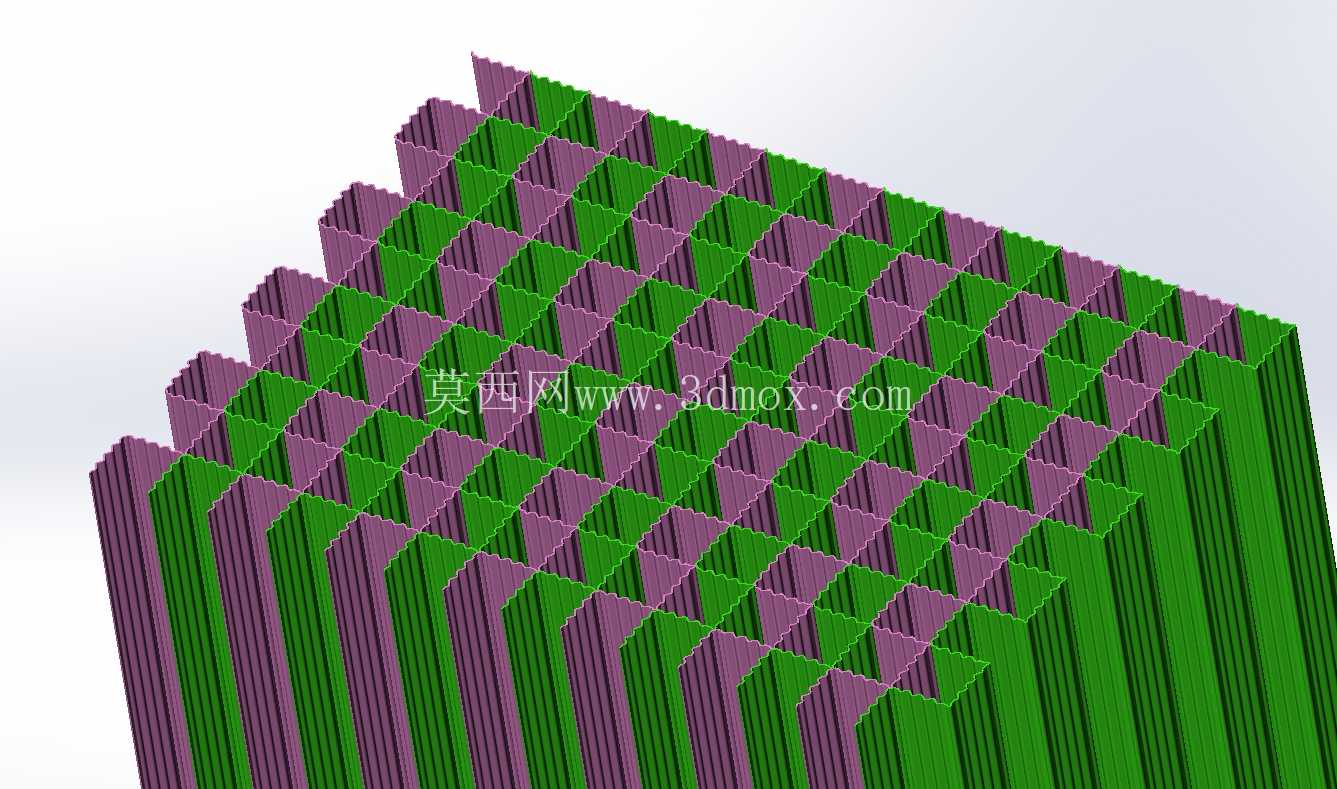

设计过程中最先要解决的就是换热面积拓展的问题，传统平板换热片堆叠后，边缘密封难度大，流道容易出现串流问题，而这款结构采用了带凹凸咬合结构的板材成型思路，在每片换热板材的流道边缘预制沟槽与凸起结构，堆叠装配时相邻板材的凹凸结构可以直接嵌合定位，不需要额外的定位夹具就能保证流道的对齐精度，装配后板材之间的贴合面形成连续的密封线，有密封需求时可以直接在嵌合面涂覆密封胶，不需要额外加装密封垫片，既减少了零件数量，也降低了长期使用过程中密封垫片老化失效的风险。流道部分采用蜂窝式构型，相比平直流道，蜂窝状的流道壁面可以让流体在流动过程中形成微小的紊流，破坏流体边界层，减少壁面的热阻，提升整体换热系数，同时蜂窝结构本身具备更好的结构强度，在两侧流体存在压差的情况下，板材不容易出现变形塌陷，能长期保证流道的截面尺寸稳定，避免因流道变形导致的压损升高、换热效率下降问题。

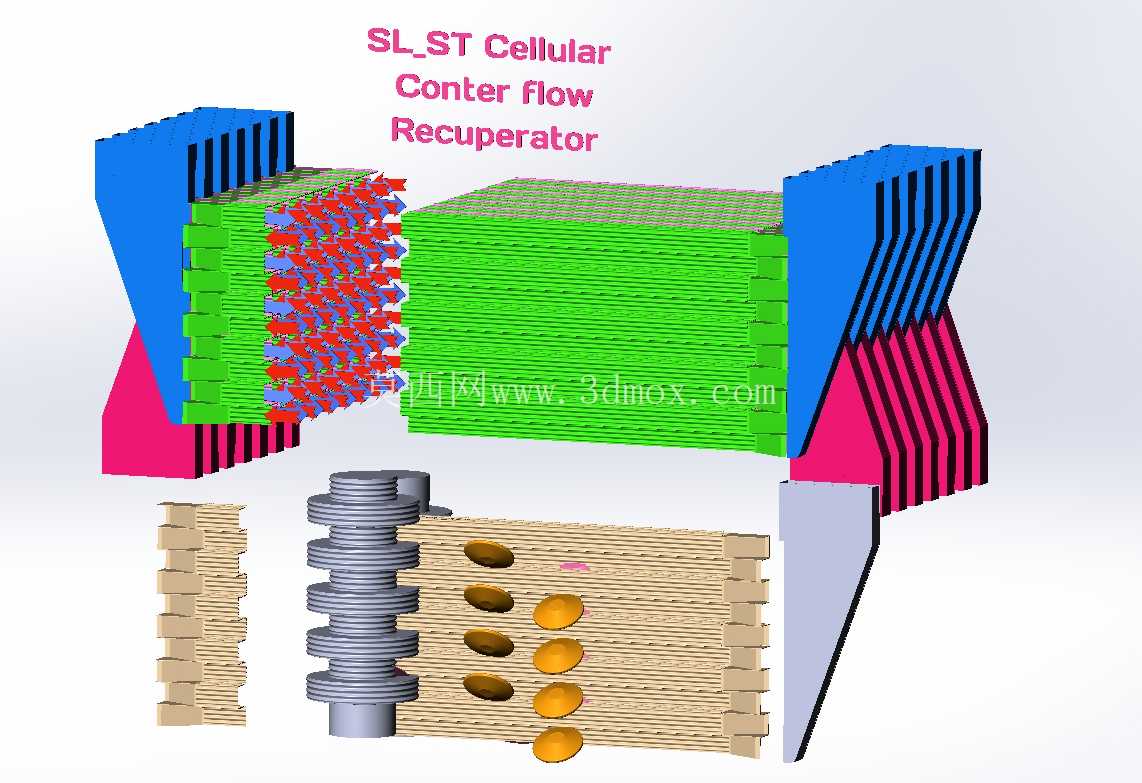

整体采用卷式堆叠的装配逻辑，换热单元从中心向外侧逐层卷制排布，冷热流体的进出接口分别设置在结构的两端，流体进入后沿着卷制的流道反向流动，整个流动路径上冷热流体始终保持逆向对流，相比顺流结构能获得更高的对数平均温差，同等换热面积下的换热效率可以提升15%以上。从安装边界来看，整个换热核心的外形为规整的类矩形结构，两侧预留了流体接口的安装位置，不需要额外设计复杂的转接结构就能直接对接管路，整体结构没有突出的易损部件，外部只需要加装简单的防护外壳就可以直接集成到设备内部，安装时的固定点可以设置在两端的端板位置，能承受常规设备运行过程中的振动载荷，不会出现板材错位、流道泄漏的问题。

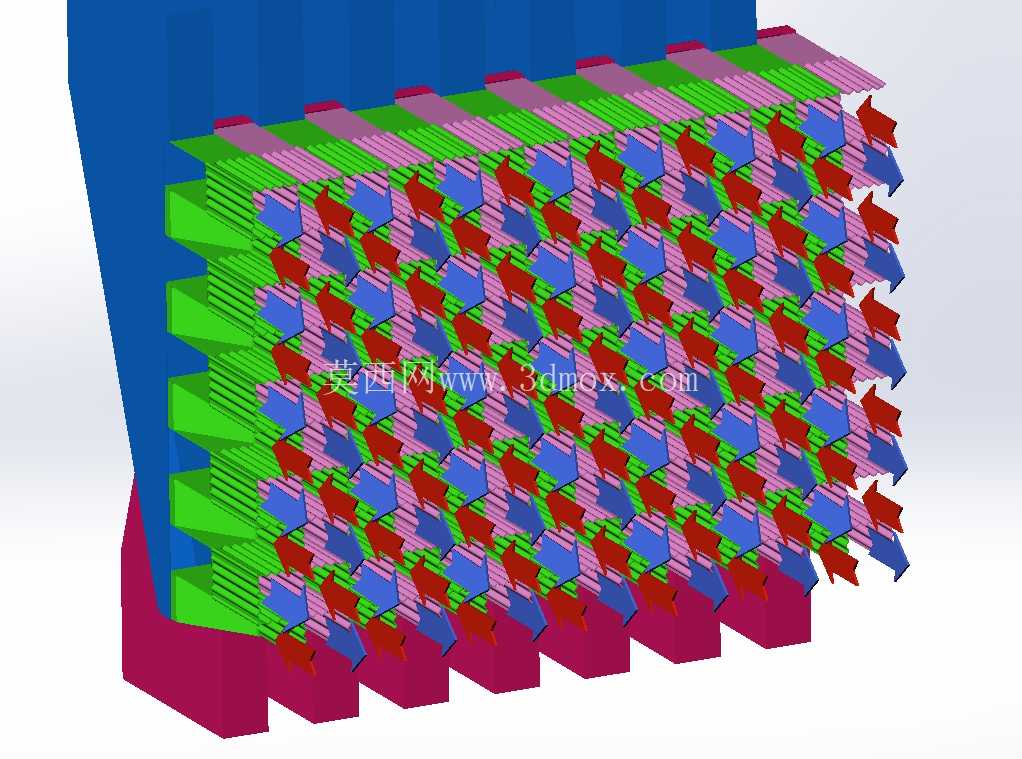

在结构细节处理上，流道的进出口位置做了渐变的导流结构，避免流体直接冲击换热板材造成局部磨损，同时让流体可以均匀分布到每一层流道中，不会出现部分流道流量过大、部分流道滞流的问题，保证整个换热面都能参与热量交换，避免局部换热效率浪费。板材的凹凸咬合结构除了密封定位的作用，还可以起到扰流的作用，流体经过咬合位置的微小凸起时会产生局部涡流，进一步强化换热效果，同时这些凸起结构相当于在板材之间增加了均匀的支撑点，即使在较高的工作压力下，板材也不会出现鼓胀变形，能适应更高压力的流体换热场景。相比传统的焊接式换热核心，这种嵌合装配的结构加工难度更低，板材可以通过连续辊压成型，不需要逐片焊接，生产效率更高，后期如果出现流道堵塞的问题，也可以拆解后进行清理，维护成本更低。

从实际工程应用的适配性来看，这种结构可以根据实际的换热功率需求灵活调整卷制的层数和整体尺寸，小尺寸版本可以用于电子设备的散热回路，大尺寸版本可以用于工业炉窑的烟气余热回收，适配不同的流量和换热功率需求。流道的截面尺寸也可以根据流体的洁净度做调整，如果是含尘量较高的烟气，可以适当加大流道截面，减少积灰堵塞的风险，如果是洁净的流体，可以缩小流道截面，进一步提升单位体积的换热面积，让整体结构更加紧凑。在三维建模过程中，需要重点验证板材卷制过程中的曲率变化，避免板材成型过程中出现过度弯折导致的应力集中，同时要核对每一层凹凸结构的对齐精度，保证装配后嵌合面的贴合度，避免出现串流的问题，流道的流体仿真需要重点关注进出口的流量分布均匀性，调整导流段的角度和尺寸，让各层流道的流量偏差控制在5%以内，保证整体换热性能达到设计预期。
