带法兰接口的弯式管道壳体结构设计

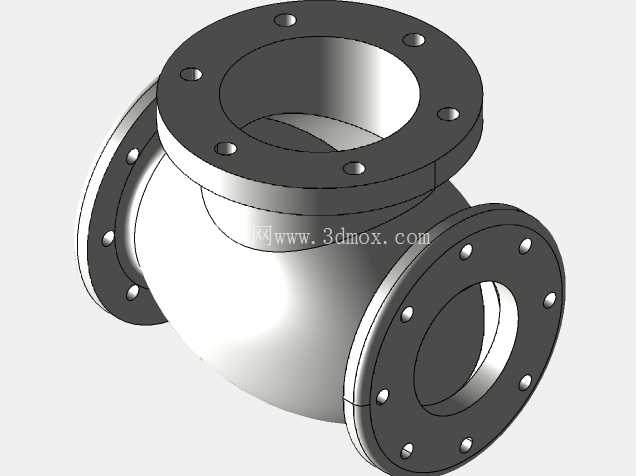

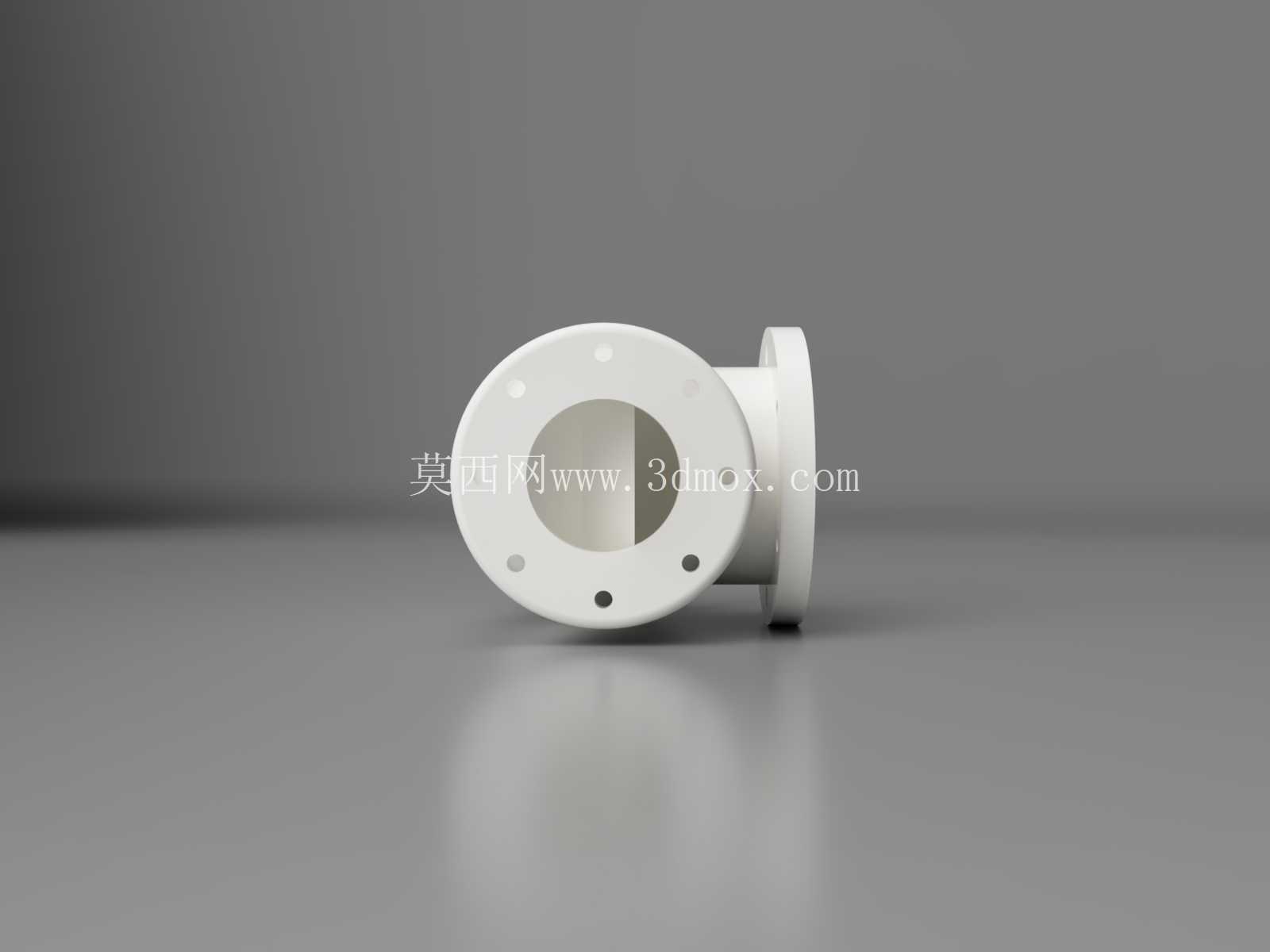

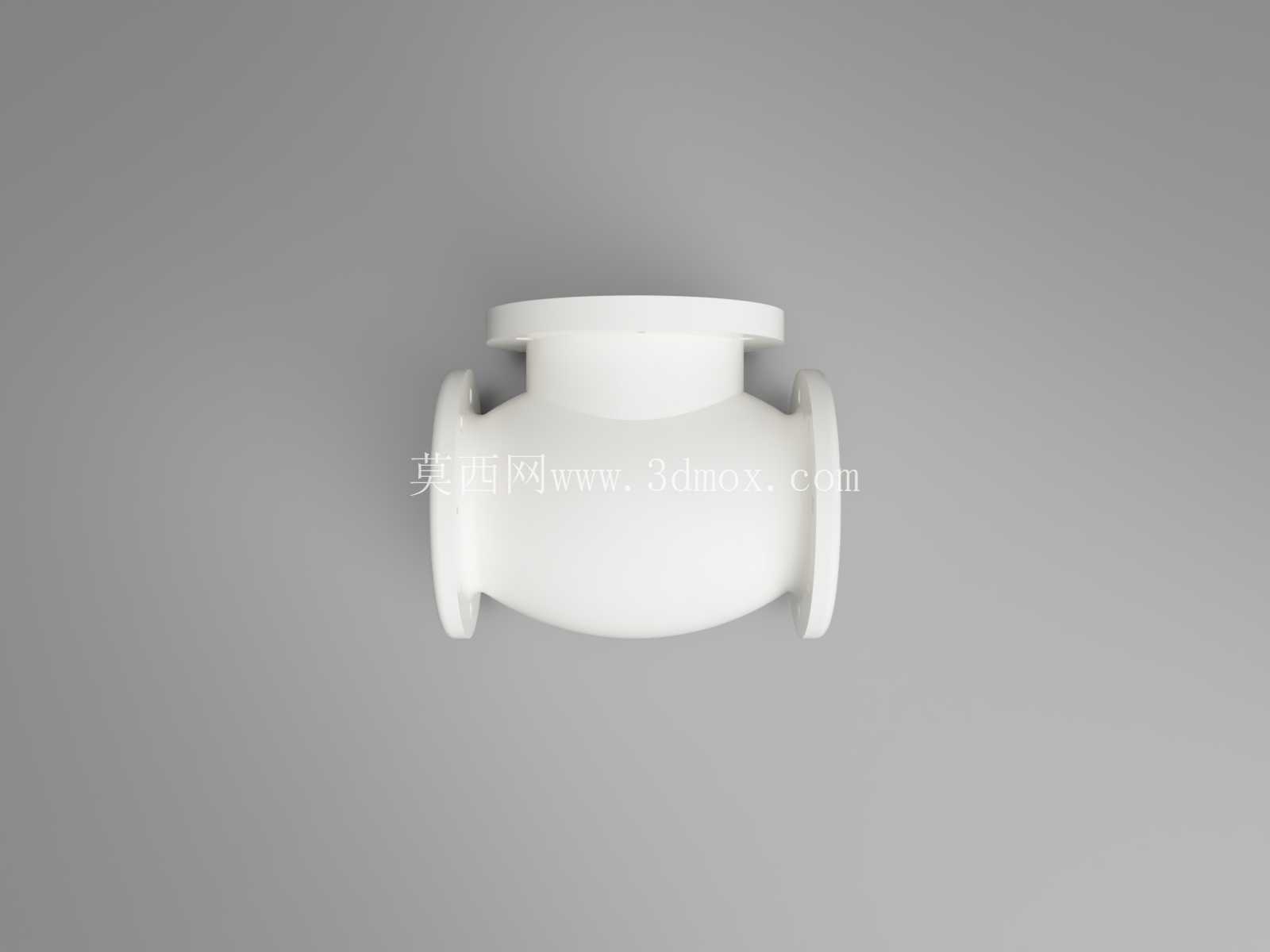

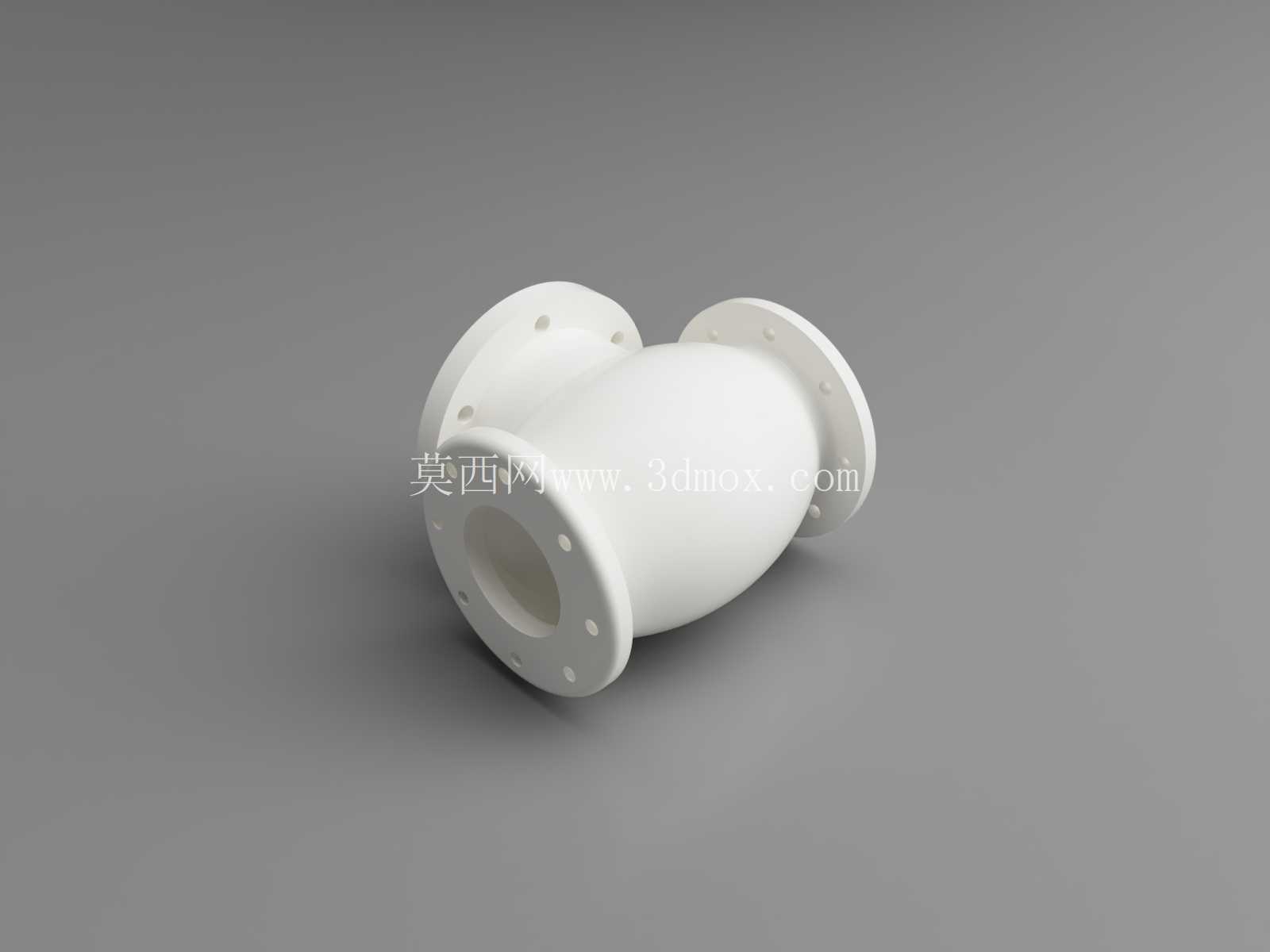

在流体输送管网的现场布设环节，经常会遇到管线需要转向同时对接不同通径管路的需求，这类带双侧法兰接口的弯式壳体，正是为解决这类场景下的连接可靠性问题而设计的。不同于普通的冲压弯管接头，该壳体采用一体成型的厚壁结构，整体流道做了平滑的弧面过渡，没有直角弯折带来的流阻突变，能有效降低输送过程中的压力损失，减少介质在拐角处的淤积风险，不管是输送清水、低压气体还是轻度腐蚀性的工业流体，都能适配常规的工况压力要求。

从设计思路上看，整个壳体的建模优先保证了流道的顺滑性，内腔的弯曲半径经过反复校核，既不会因为半径过小造成流道狭窄，也不会因为半径过大导致整体结构占用过多安装空间。两端的法兰盘采用标准的螺栓孔布局，孔位的分度圆直径、孔径大小都匹配通用的管道法兰安装规范，现场安装时不需要额外做孔位适配，直接搭配标准密封垫片就能完成对接，能大幅缩短现场施工的调整时间。法兰盘的背面做了均匀的加厚过渡，和主体壳体衔接的位置做了圆角处理，避免应力集中造成的连接处开裂，在长期受管道振动、压力波动的工况下，能有效降低结构疲劳失效的概率。

从安装边界来看，该壳体的两端法兰端面保持了精准的平行度与角度公差，安装时不需要额外调整管线的对中角度，两个接口的轴向距离、中心高差都控制在常规管线安装的允许偏差范围内，既可以用于水平管线的转向连接，也可以适配垂直管线的变向布设。壳体的外表面没有多余的凸起结构，整体外轮廓规整，外围预留的螺栓操作空间充足，现场用普通扳手就能完成螺栓的紧固作业，不需要特殊的安装工具。主体壁厚的选择兼顾了结构强度与材料成本，在满足额定工作压力下的强度要求的同时，不会因为壁厚过大造成整体重量超标，给管线支撑结构带来额外的负载。

实际应用中，这类壳体可以直接接入民用供水、暖通循环、工业低压流体输送的管线系统中，也可以作为小型过滤装置、稳压装置的外壳主体使用，内部预留的空腔可以根据需求加装滤网、导流板等功能组件，不需要额外改动外部的安装接口。建模过程中，法兰盘的每个螺栓孔都做了倒角处理，避免安装时螺栓卡滞，壳体的外表面过渡顺滑，没有建模留下的碎面、棱角，后续如果需要做有限元强度校核，或者导出加工图纸，都能直接提取模型的几何特征，不需要额外做几何修复。流道内壁的曲面连续性达到G2级别，介质流经时不会产生局部的紊流，能降低输送过程中的噪音，也减少了杂质在壁面附着的可能，后期管线维护时的清理难度也更低。

不同于焊接式的弯管组件，该一体结构的壳体没有焊缝带来的腐蚀风险，在输送有一定腐蚀性的介质时，使用寿命比焊接组件更长，也不需要定期对焊缝位置做探伤检测，能降低后期的运维成本。两端法兰的密封面采用标准的突面结构，适配市面上常用的橡胶垫片、四氟垫片等密封件，不需要定制特殊规格的密封配件，现场维护更换配件时的采购成本更低。整体结构的重心位于两个法兰接口的中心连线上，安装后不会对管线产生额外的偏心力矩，能减少管线支架的受力负担，在长距离管线布设中，这类标准化的转向连接件能让整个管线的受力分布更均匀，减少局部应力过大造成的管线变形风险。
