在流体输送系统的管路布局里,经常会遇到单路介质需要拆分至两个支路,或是两路介质需要汇总至单路的工况,常规直通接头无法完成三路管路的交汇转接,这款三通管接头就是为这类多管路汇接场景开发的结构件。从现场使用的反馈来看,这类接头大量出现在小型动力设备的气路、油路布局中,比如移动式空压机的进气分流段、小型液压站的回油汇总段,还有部分通讯基站户外机柜的冷却管路分支位置,都能看到同结构接头的应用。它不需要额外加装多个弯头和直通件拼接,仅靠单个零件就能完成三个方向管路的对接,大幅减少了管路装配时的密封点位,也就降低了介质泄漏的概率。

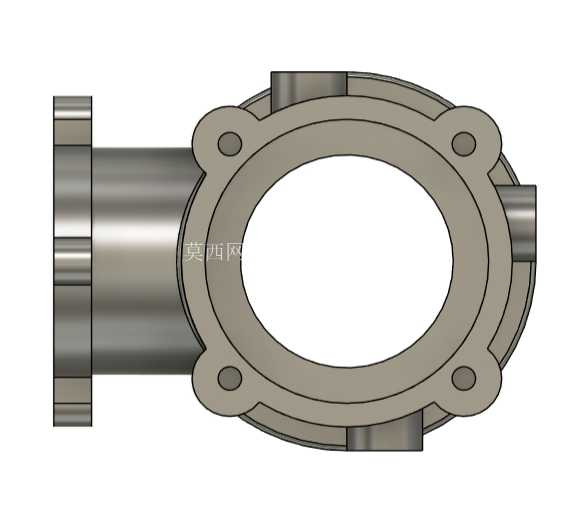

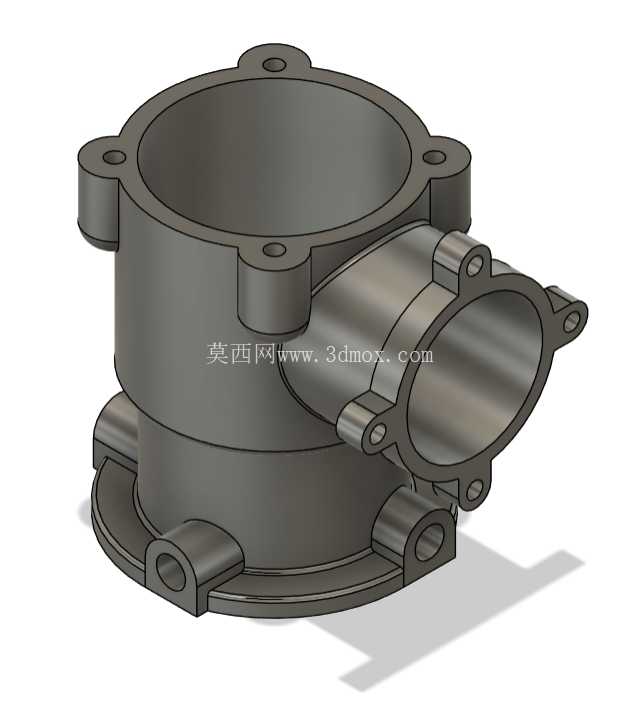

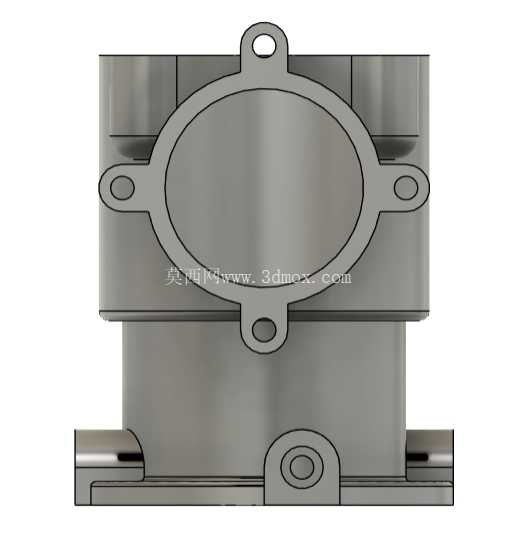

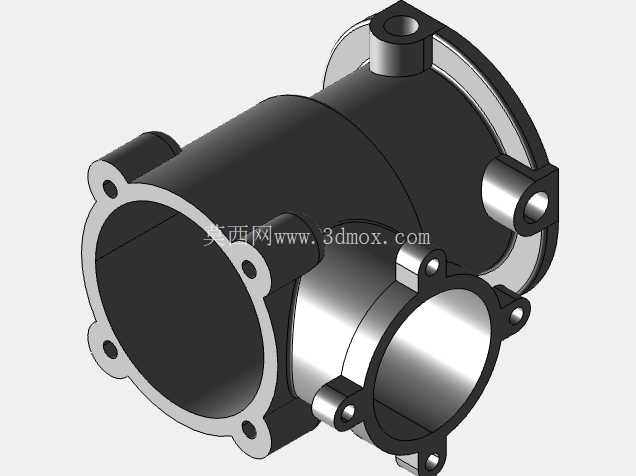

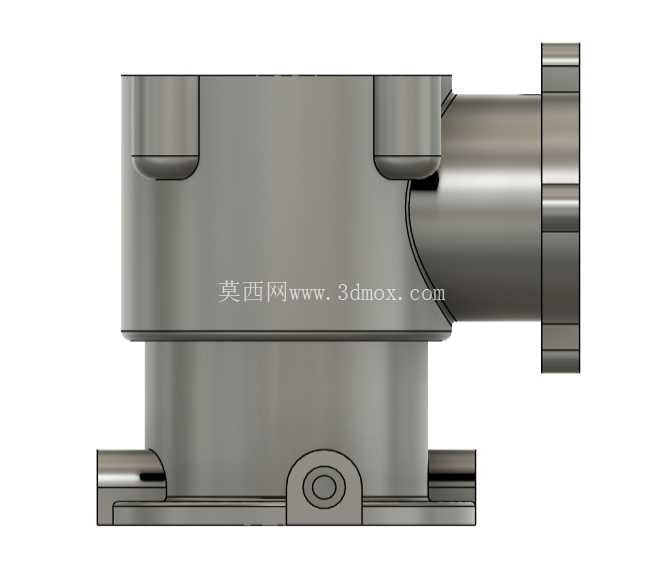

从结构设计的角度拆解这个零件,三个对接端都采用了带安装孔的法兰式结构,而非普通的快插或者螺纹接口。这种设计的考量很直接:当管路内介质存在一定压力,或是设备运行时伴随持续振动时,螺纹连接容易出现松脱,快插接口的密封可靠性也会随振动时长下降,而法兰面通过周向布置的螺栓锁紧,配合端面的密封垫片,能在0.6到1.6MPa的常规中低压工况下长期保持密封稳定。三个法兰端的朝向并非正交90度布局,其中两个大口径接口呈近似180度对向布置,第三个接口从筒体侧部斜向引出,这种布局是为了适配设备内部狭窄的安装空间——很多小型设备的壳体内部留给管路的走向空间非常有限,如果采用正三通结构,侧部接口会和周边的钣金、电气元件发生干涉,调整侧接口的引出角度后,管路可以顺着设备内壁的空隙走线,不需要额外弯折硬管来避让结构。
零件主体采用变径筒体结构,两个对向的大口径接口通径保持一致,侧部引出的接口通径更小,这种变径设计匹配了分流工况的流量需求:主路介质流通时,大部分流量沿对向的直通段输送,小部分流量从侧部支路引出,筒体内部的流道做了顺滑过渡,没有出现直角台阶,能减少介质流经时的压损,也避免了杂质在流道拐角处沉积。筒体外部的各个安装凸台都做了加厚处理,螺栓锁附的位置周边设计了加强筋,因为法兰螺栓锁紧时会在局部产生较大的压应力,如果筒体壁厚均匀偏薄,锁附后很容易出现筒体变形,导致法兰面贴合不紧密出现渗漏,加厚凸台和加强筋的结构可以把锁紧力均匀分散到整个筒体壁面,长期使用也不会出现局部形变。
安装边界方面,三个法兰端的安装孔位都采用了周向均布的布局,对接时不需要刻意对准角度,现场装配的容错率很高。接头整体的外轮廓没有突出的尖锐结构,所有棱边都做了倒角处理,在设备内部狭小空间穿装时不会刮伤周边的油管、线束。零件的轴向总长度和径向最大宽度都控制在小型设备的安装预留尺寸范围内,侧部接口的法兰端面和主筒体的外壁之间预留了足够的扳手操作空间,锁紧侧接口螺栓时不需要使用特殊的窄幅扳手,普通开口扳手就能完成操作。
建模过程中需要重点处理几个细节:首先是法兰端面上的密封槽结构,槽的深度和宽度要匹配选用的橡胶垫片或者O型圈的线径,槽底的平面度需要控制在合理范围内,才能保证密封件受压均匀;其次是内部流道的曲面过渡,三个管路交汇的位置要做圆角顺滑处理,不能留下建模的碎面或者尖角,否则后续做流体仿真时会出现局部流速异常的结果,加工时也容易在尖角处产生应力集中;最后是各个安装孔的位置度,三个法兰的孔位相对基准轴线的位置度需要严格把控,不然现场对接时会出现螺栓孔错位,无法正常装配的问题。这类接头通常采用铝合金压铸或者硬质工程塑料注塑成型,重量轻且有足够的结构强度,在户外设备上使用时还可以做表面氧化或者防腐处理,适应潮湿、多粉尘的工作环境。
