双法兰直角转向连通管路接头结构

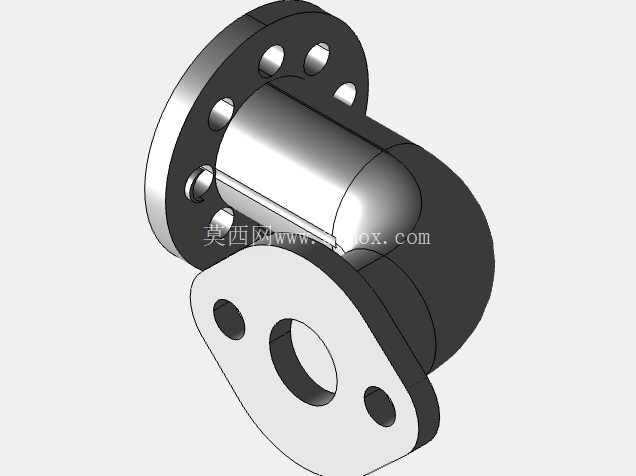

　　在流体输送系统的管路布设场景里，这类直角转向的法兰式管路接头是调整管路走向、实现不同安装面管路连通的核心构件，常见于液压泵站油路布设、工业水处理管路改向、小型气动设备气路排布等实际工况中，用来解决两个垂直安装面之间的管路对接需求，避免管路弯折带来的流阻骤升、管路应力集中等问题。从结构功能来看，该接头采用两端法兰对接的形式，其中一端为带六个均匀分布螺栓孔的圆形法兰，适配大管径的主路连接，螺栓孔的排布间距匹配常规公称通径的法兰安装标准，安装时通过螺栓穿入孔位锁紧，配合法兰端面的密封垫即可实现端面密封，能承受对应压力等级下的流体输送需求，不会出现渗漏问题；另一端为带两个安装孔的腰型法兰，适配支路或者设备接口端的对接，两个安装孔的位置对称分布在接口两侧，安装时无需旋转整段管路，对准孔位锁紧即可完成固定，在空间受限的安装场景里能大幅降低装配难度。

　　设计这类接头的时候，首先要考虑的是流道的顺滑过渡，接头内部的转角位置做了圆弧过渡处理，而非直角硬转折，这样流体经过转向位置的时候不会产生明显的涡流，能有效降低管路内的压力损失，同时减少流体中杂质在转角位置的沉积，避免长期使用后出现流道堵塞的问题。其次是安装边界的考量，接头主体的弯折段长度做了严格控制，圆形法兰端面到腰型法兰端面的垂直距离适配常规设备的安装间隙，不会因为接头过长导致周边其他管路或者构件出现安装干涉，两个法兰的端面都做了精加工处理，平面度满足密封要求，安装时不需要额外对端面进行打磨处理，能直接对接密封件完成装配。

　　从实际使用的角度来说，这类接头的壁厚经过受力校核，能满足常规工况下的耐压需求，外壁的过渡位置没有尖锐棱角，安装操作时不会划伤操作人员，也不会对周边的软管类管路造成磨损。在管路布设遇到垂直方向转向、且两端都需要法兰固定的场景下，这种结构的接头比采用多段直管加弯头拼接的方式集成度更高，减少了密封连接点的数量，也就降低了管路渗漏的风险，同时装配步骤更少，能有效缩短现场安装的工时。建模过程中需要重点关注两个法兰的安装孔位同轴度、法兰端面与接头轴线的垂直度，这些形位公差如果超出范围，安装时会出现螺栓无法穿入、密封面贴合不严导致渗漏的问题；另外内部流道的圆弧过渡半径需要和两端的通径匹配，保证流道截面在转向位置不会出现突变，避免影响流体输送效率。

　　这类接头在实际选型时，需要匹配两端对接管路的通径、法兰的螺栓孔分布尺寸，同时确认安装空间的边界尺寸是否满足接头的外形要求，避免出现买回来装不上的问题，在一些有腐蚀流体输送的场景里，还可以根据输送介质的特性更换对应的材质，满足不同工况的使用需求。
