双法兰异向90度弯管连接接头

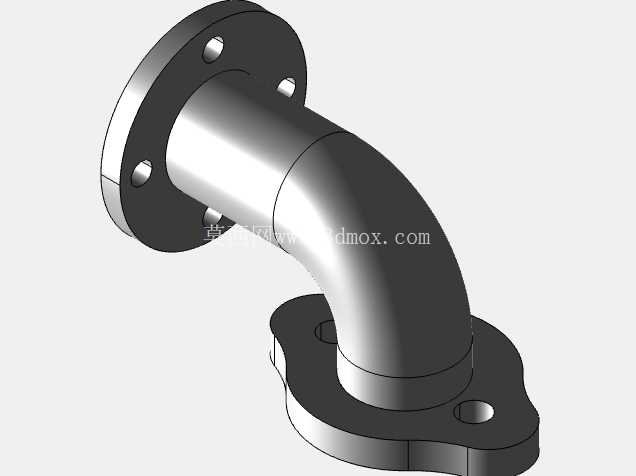

现场管路排布中，经常遇到两根走向垂直、端面形式又不一致的管线需要对接的工况，这一弯管接头正是为这类空间受限、接口不统一的转接场景而设计。它一端采用圆形四孔法兰，另一端采用两孔异形（腰形）法兰，中间通过一段平滑过渡的90°弯管将两个接口连通，核心作用是在完成管路90度转向的同时，兼容两种不同规格、不同螺栓孔分布的对接端面，省去现场额外配制过渡法兰或切割改管的工序。

从实际用途看，这类接头常见于液压站出口管路、冷却水循环系统、气动设备汇流排以及小型工艺管线的转角处。圆形法兰端孔位沿圆周均布，对接时螺栓穿入角度容差较大，适合与标准圆形法兰管口配合；异形法兰端仅设两个安装孔，孔间距紧凑，往往用于设备本体上预留的非标准安装面，或者空间狭窄、无法布置完整圆形法兰的位置。两种端面集成在同一弯管上，使装配人员在设备与外部管线接口不匹配时，能够一次完成转向与转接，减少泄漏点。

结构设计上，弯管主体采用等壁厚圆管弯制成型，弯曲段保持连续圆滑的内壁过渡，避免直角转折造成的流道突变。这种处理对流体输送尤为关键：平滑的曲率可以降低介质在转向处的局部阻力，减少压力损失，同时也避免介质中杂质在死角淤积。弯管两端分别与法兰盘焊接或整体成型结合，法兰结合面预留平整密封面，装配时配合垫片即可实现端面密封。圆形法兰盘厚度均匀，四孔分布对称，拧紧螺栓时受力均衡；异形法兰则根据两孔位置做了局部加宽、其余区域收窄的轮廓处理，在保证螺栓孔周围有足够压紧面积的前提下，尽量削减多余材料，控制接头整体重量。

外形与安装边界方面，弯管的弯曲半径决定了接头在两个垂直方向上的占位尺寸，选型时需要同时核对水平段与竖直段的伸出长度，确认弯管外侧弧面不会与周边机架、护罩或其他管线发生干涉。圆形法兰端的外径、螺栓孔中心圆直径以及孔径，是与上游管口对中的关键尺寸；异形法兰端则要重点核对两孔中心距、孔到弯管轴线的偏心位置，以及法兰盘异形轮廓的外扩范围，防止盘体边缘超出设备安装面。两端法兰的结合面方向相互垂直，安装时一端随管口旋转定位后，另一端的孔位角度也随之固定，因此在弯制与焊接工序中需要严格控制两端法兰的相对角向位置，保证现场两副螺栓都能顺利穿入。

建模过程中，弯管段通过扫掠特征沿90度圆弧路径生成，确保壁厚全程一致；两端法兰分别建立孔特征并阵列，圆形端采用圆周阵列完成四孔，异形端按实际孔位单独定位。密封面、倒角与焊接过渡区域均需如实表达，以便在装配体中检查垫片放置空间和螺栓操作空间。整体结构兼顾了转向、转接与密封三重功能，是管路布置中处理异接口垂直对接的实用连接件。
