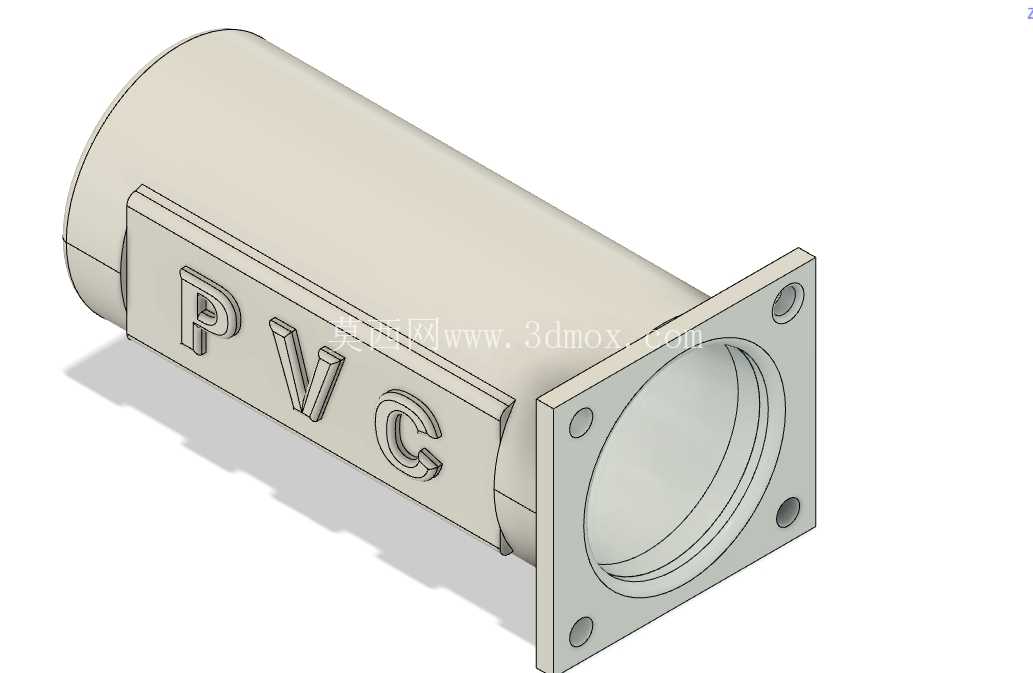

带方形安装法兰的PVC管路连接件

　　这款带方形安装法兰的PVC管件，主要面向低压流体输送场景的管路固定端布设需求，常见于建筑给排水支管末端、小型化工流体输送管路的设备对接段、实验室通风与废液管路的墙面/设备面板安装位，也可适配小型水处理设备的进出水口接驳，解决普通PVC直管无法直接与平面基座稳固对接的问题。从结构设计来看，管件主体采用等径直通的筒身结构，筒身外壁预留的PVC标识凸台，一方面可在管路排布密集的场景下快速识别管件材质属性，避免与PPR、ABS等其他塑料管件混淆，另一方面凸台结构也能小幅提升筒身的径向抗形变能力，降低管件在堆放、安装过程中受外力挤压出现筒身失圆的概率。

　　端部的方形法兰采用与筒身一体化的结构设计，法兰四个角位预留通孔，适配常规的自攻螺丝或螺栓穿装固定，安装时可直接将法兰面贴合在墙面预埋板、设备外壳面板、管路支架的安装平面上，无需额外加装转换接头，相比传统的PVC粘接直通加单独法兰片的组合方案，减少了粘接接缝数量，降低了管路泄漏的风险点。设计过程中，筒身内径与常规同规格PVC硬管的外径做了公差适配，筒身内壁预留了标准的粘接承插深度，现场安装时可直接将PVC管材插入筒身，使用专用PVC粘接剂即可完成密封固定，承插段的内壁做了细微的磨砂纹理处理，能够提升粘接剂的附着面积，保证粘接后的拉拔强度满足低压管路的使用要求。法兰面与筒身的衔接位置做了圆弧过渡处理，避免直角衔接处的应力集中问题，在管路受轴向拉力或轻微径向偏移时，应力可通过圆弧过渡段均匀分散，不会出现法兰与筒身衔接处断裂的情况。从安装边界来看，方形法兰的外轮廓尺寸小于同压力等级的圆形法兰，在安装空间局促的场景下，比如设备内部的密集管路排布、墙面开槽内的管路固定，方形法兰的边角不会与周边其他管件、设备结构产生干涉，四个安装孔的孔位间距适配市面上通用的管路固定支架孔距，无需现场重新打孔适配。

　　筒身的壁厚按照常规1.6MPa压力等级的PVC管件标准设计，可满足常温下清水、弱酸碱废液、低压通风等场景的使用要求，筒身外壁的光滑度符合PVC管件的成型工艺要求，不会出现明显的流痕、凹陷等外观缺陷，在明装管路场景下也能保持较好的排布整洁度。在实际选型使用时，需要注意该管件的法兰为平面贴合设计，安装时需在法兰与安装基面之间加装橡胶密封垫片，若用于流体输送场景，垫片的内孔直径需与筒身内径保持一致，避免垫片凸入管路内部造成流道缩径，影响流体输送效率。对于需要经常拆卸的管路对接场景，该法兰结构可配合快装压板使用，相比传统的粘接固定方式，能够实现管路的快速拆装维护，无需切割管材即可完成管件的更换。

　　在三维建模过程中，法兰上的安装孔位置度、筒身的承插内径公差、法兰面与筒身轴线的垂直度都是需要重点控制的参数，这些参数直接影响现场安装的适配性，若孔位偏差过大，会出现安装螺丝无法穿入的问题，若法兰面与轴线垂直度不足，安装后会出现筒身歪斜，与后续连接的管路产生错位应力，长期使用下容易在粘接位置出现泄漏。筒身上的标识凸台高度做了限制，不会超出法兰的外轮廓边界，避免在管件运输、堆放过程中凸台受磕碰出现缺损，同时凸台的字符采用下沉式设计，字符边缘做了圆角处理，不会在注塑成型过程中出现应力集中导致的开裂问题。
